| 品牌 |
JOSEF约瑟 |
型号 |
RXMK1-RK225049 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
RXMK1 RK 255 049大容量交流中间继电器
RXMK1 RK 255 050大容量交流中间继电器
RXMK1 RK 255 051大容量交流中间继电器
RXMK1 RK 255 052大容量交流中间继电器
RXMK1 RK 255 053大容量交流中间继电器
一、主要用途
RXMK1-RK225049中间继电器主要用于工业自动化控制及电力系统二次回路中，作为中间辅助元件，用于扩大控制范围。

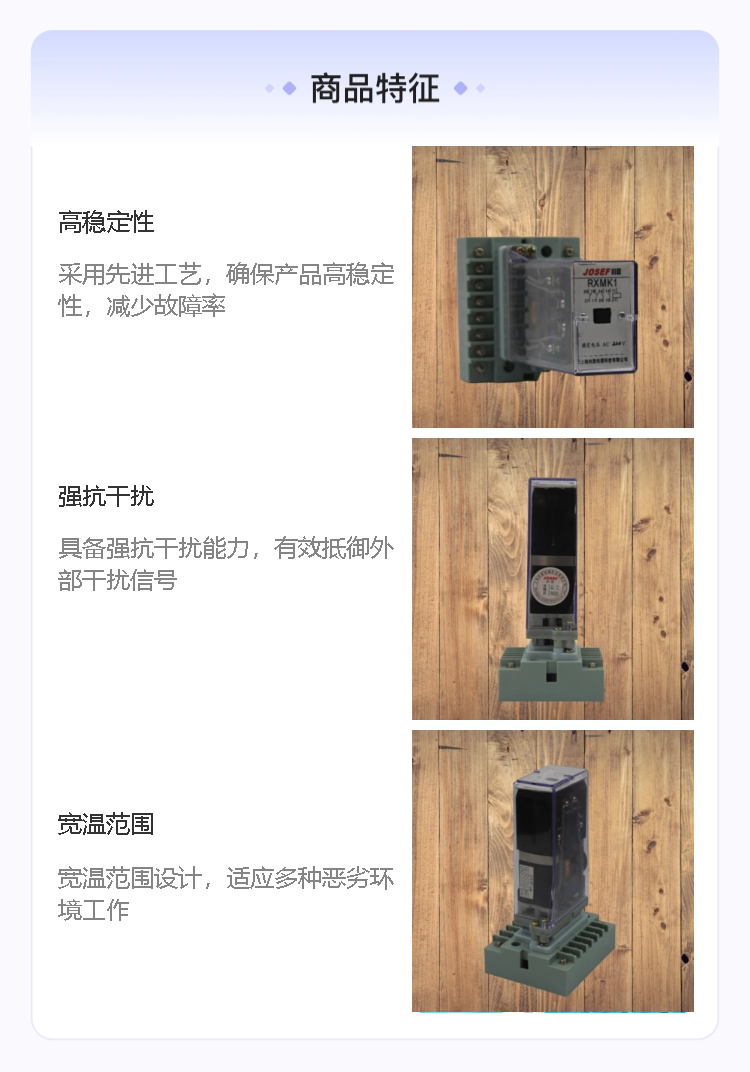

二、产品特点
体积小：便于安装和使用。
触点断开容量大：适用于需要大断开容量的应用场景。
线圈为交流激磁：适用于交流电源环境。
外壳结构先进：采用Combiflex凸出式模数化插入结构，便于安装和维护。
三、动作原理
RXMK1-RK225049中间继电器为电磁式继电器，由电磁系统、接触系统及短路环三部分组成。当线圈通电时，电磁系统产生磁场，吸动铁芯，由铁芯带动触点转换，从而实现电路的通断控制。
四、技术数据
动作电压：小于80%额定电压。
返回电压：大于15%额定电压。
动作时间：小于或等于20ms。
触点断开容量：
交流（AC）：电压不超过250V，电流不超过10A（功率因数为0.4）时，容量为1000VA。
直流（DC）：电压不超过250V，电流在一定条件下（L/R=40MS）不超过5A时，容量为100W。
绝缘耐压：50Hz，1分钟，2kV。
冲击电压：5kV。
抗震性能：能承受5~15Hz中等震级的地震波冲击。
五、安装与接线
RXMK1-RK225049中间继电器可采用标准35mm，G型导轨安装板前接线壳体进行安装。
其接线端子号与老型号一致，无需更改图纸图号即可直接替用。
六、注意事项
在使用过程中，应确保继电器的供电电压符合其额定电压要求。
应定期检查继电器的触点状态，确保其接触良好，无烧蚀或粘连现象。
如需增加触点断开容量，可按相关数据将触点串联使用。
综上所述，RXMK1-RK225049中间继电器具有体积小、触点断开容量大、动作可靠等优点，适用于工业自动化控制和电力系统二次回路中的多种应用场景。
