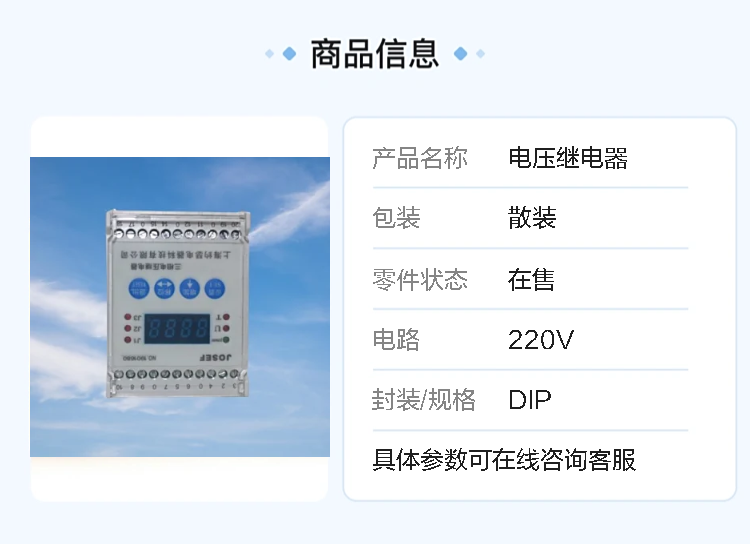

JOSEF约瑟 HJY-F932A/YD电压继电器 AC110V 板后接线

系列型号：
HJY-F931A/D数字式交流三相电压继电器；
HJY-F931A/J数字式交流三相电压继电器；
HJY-F931A/YD数字式交流三相电压继电器；
HJY-F931A/YJ数字式交流三相电压继电器；
HJY-F931B/D数字式交流三相电压继电器；
HJY-F931B/J数字式交流三相电压继电器；
HJY-F931B/YD数字式交流三相电压继电器；
HJY-F931B/YJ数字式交流三相电压继电器；
HJY-F932A/D数字式交流三相电压继电器；
HJY-F932A/J数字式交流三相电压继电器；
HJY-F932A/YD数字式交流三相电压继电器；
HJY-F932A/YJ数字式交流三相电压继电器；
HJY-F932B/D数字式交流三相电压继电器；
HJY-F932B/J数字式交流三相电压继电器；
HJY-F932B/YD数字式交流三相电压继电器；
HJY-F932B/YJ数字式交流三相电压继电器；

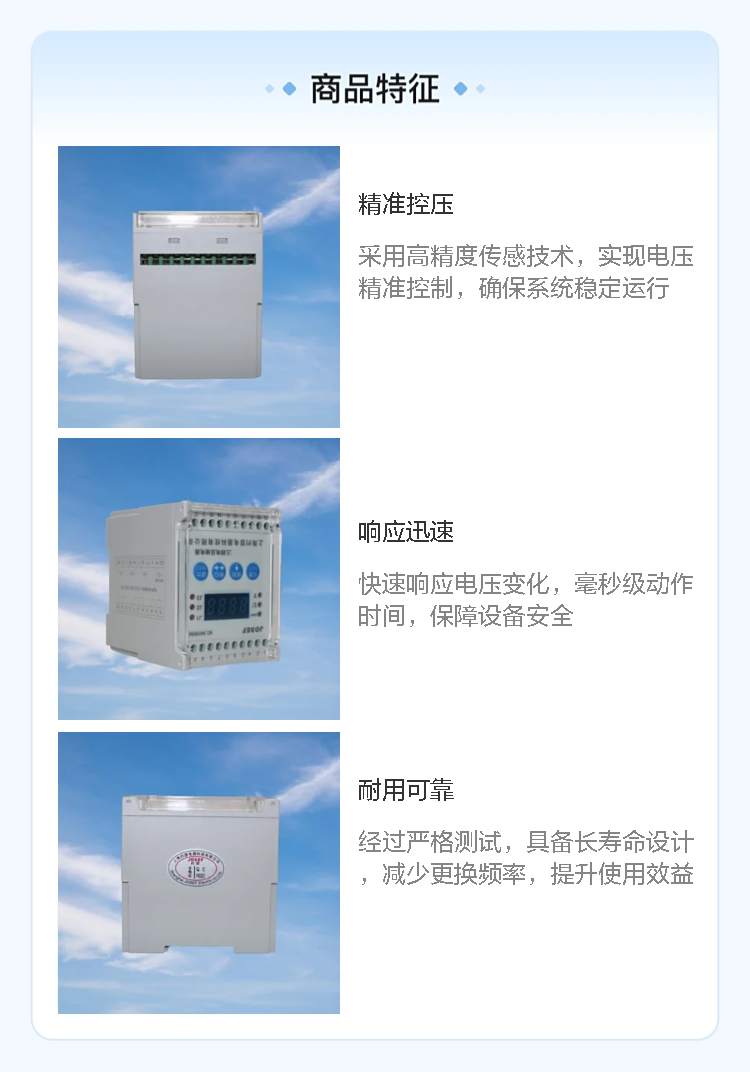

一、产品特性
高精度与宽范围整定：
过电压整定范围：AC220V时为10~242V，AC400V时为50~450V。
欠电压整定范围：AC220V时为10~242V，AC400V时为50~420V。
整定级差：1V，实现精细调节。
快速响应与高返回系数：
过电压返回系数：0.92~0.97，确保电压恢复正常后继电器可靠返回。
欠电压返回系数：1.05~1.1，提供稳定的欠压保护。
过电压返回时间：<30ms，快速响应电压变化。
欠电压返回时间：<25ms，及时恢复电路状态。
低功耗与长寿命：
功耗：<5W，节能高效。
触点容量：长期可接通5A电流，可断开250VDC（τ=5ms，50W直流有感负载）或250VAC（COSΦ=0.4，250VA交流负载），满足大电流切断需求。
机械寿命：≥10?次操作，电寿命≥10?次，确保长期稳定运行。
强环境适应性：
工作温度范围：-15℃~55℃（存储温度-25℃~+70℃），适应极端气候条件。
湿度：≤90%RH，防潮设计。
海拔高度：≤2500米，适用于高原地区。
抗震性能：周围磁场强度<0.5mT，无较强振动环境要求。
安全与可靠性：
绝缘电阻：外壳与外露带电端子间≥10MΩ（500V兆欧表测量），确保电气隔离。
介质强度：承受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。

二、工作模式
过电压保护：
当输入电压超过拨盘整定值时，继电器触点动作，切断电路或触发报警。
支持瞬时动作或延时动作（延时时间0~99.9秒可调），适应不同保护需求。
欠电压保护：
当输入电压低于拨盘整定值时，继电器触点动作，防止设备因欠压损坏。
提供静态动作特性（电压低于整定值时触点立即动作）和电磁动作特性（三路电压均需大于整定值时触点才动作）两种模式。

三、应用场景
电力系统：
用于发电机、变压器、输电线路的过压/欠压保护，防止设备因电压异常损坏。
工业自动化：
控制电机、泵等设备的启动和停止，实现自动化生产流程中的电压保护。
新能源领域：
在光伏、风电等分布式电源接入时，作为过电压保护元件，确保电网稳定运行。
