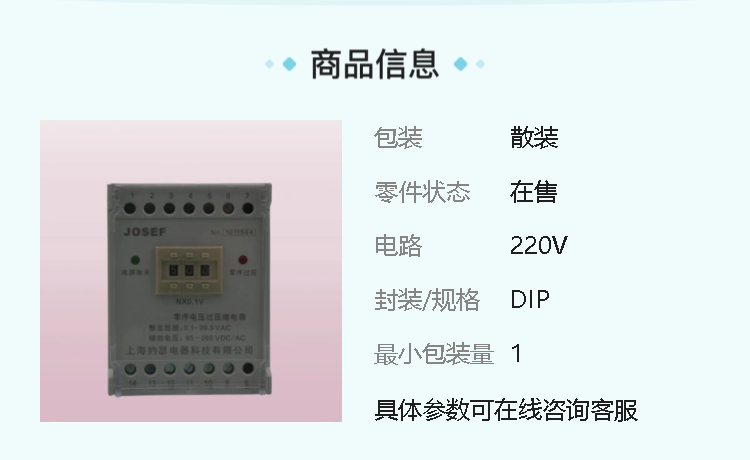

JOSEF约瑟 LGY-110零序过电压继电器 85-260VDC/AC 板后接线

系列型号：
LGY-110零序过电压继电器
LGY-110/AC零序过电压继电器

一、工作原理
LGY-110零序过电压继电器的工作原理主要基于交流电压或电流的处理和比较。交流电压或电流首先通过交流变换器变换为继电器所需的交流电压，然后经过150Hz带阻滤波器和50Hz带通滤波器滤去50Hz以外的谐波（主要为150Hz）。接着，通过整流和滤波将交流电压转换为直流电压，并送入整定回路。整定回路通过改变运算放大器的放大倍数来改变整定值。整定回路的输出电压UZ再送入电平检测器与比较电压UB进行比较。当UZ大于或等于UB时，继电器动作，作用于出口继电器，实现保护功能。

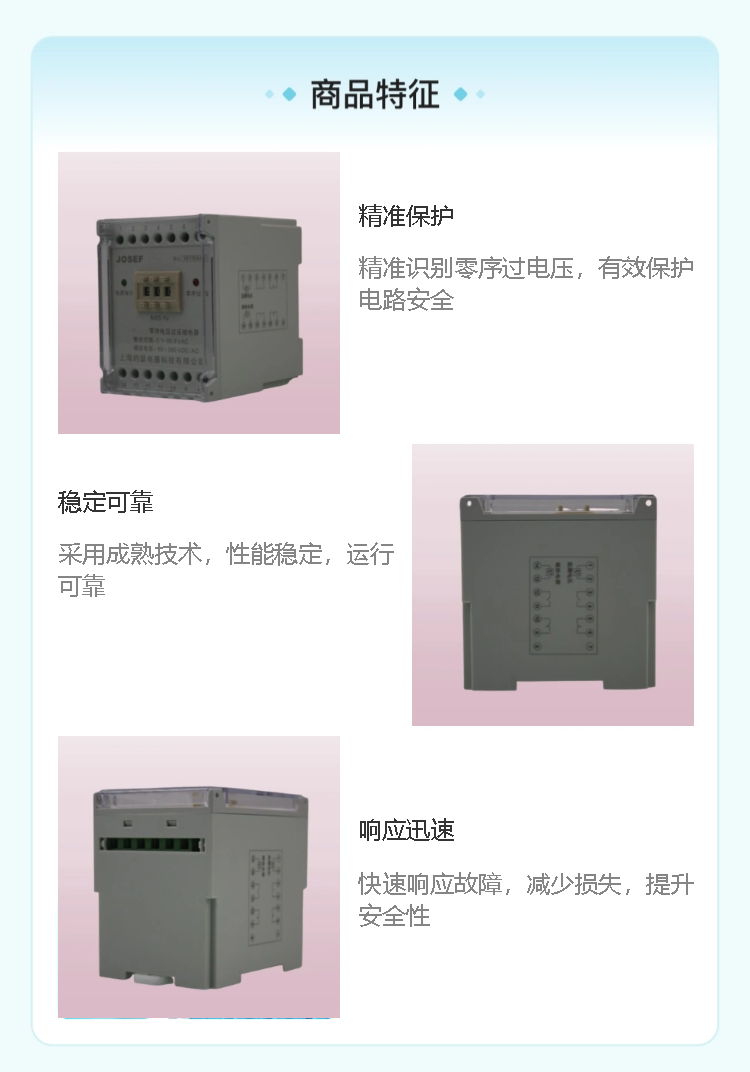

二、主要性能与特点
整定范围广：LGY-110零序过电压继电器具有较宽的整定范围，可以根据实际需要进行灵活设置。
动作和返回速度快：该继电器的动作和返回速度都很快，能够在短时间内响应过电压信号，实现快速保护。
返回系数好：返回系数是衡量继电器性能的重要指标之一，LGY-110零序过电压继电器的返回系数较好，能够确保在故障消除后迅速恢复正常工作状态。
互感器负担小：由于采用了先进的电路设计和元件，LGY-110零序过电压继电器对互感器的负担较小，有利于延长互感器的使用寿命。
耐振动、抗干扰和绝缘水平高：该继电器具有较强的耐振动能力、抗干扰能力和较高的绝缘水平，能够在恶劣的工作环境中稳定运行。

三、技术条件
环境基准条件：环境温度为20±2℃，相对湿度为45%~75%，大气压力为86~106KPa。
正常使用条件：环境温度为-10℃~+50℃，环境相对湿度不大于90%，大气压力为80~110KPa。储存和运输过程中极限温度为-25℃~+70℃。使用地点的海拔高度不大于2500米，使用环境的周围介质无爆炸危险，不含有腐蚀性气体，所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。
额定参数：额定交流电压为100V（或100/√3V），额定交流电流为5A或1A，额定频率为50Hz。辅助直流电源额定电压为220V、110V或48V；辅助交流电源额定电压为380V或220V。
特性参数：动作时间不大于35ms，返回时间不大于35ms，返回系数不小于0.9。动作值刻度误差不大于±3%，动作值温度变差不大于±1.5%/10℃。三次谐波滤过比大于50。

四、应用与维护
LGY-110零序过电压继电器主要用于线路和电力设备的零序过电压保护。在使用过程中，应严格按照产品说明书进行操作和安装，确保接线正确、可靠。定期对继电器进行检查和维护，保持其清洁和干燥，避免受潮或受腐蚀。如发现继电器有异常情况或故障，应及时停止使用并联系专业人员进行维修或更换。

综上所述，LGY-110零序过电压继电器是一种性能稳定、功能可靠的电气元件，具有广泛的应用前景。在使用过程中，应严格遵守产品说明书和相关规定，确保其正常运行和延长使用寿命。
