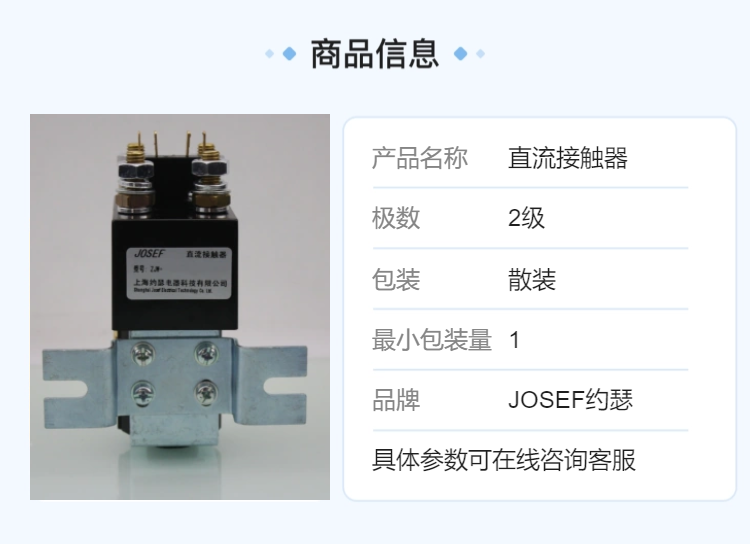

| 品牌 |
JOSEF约瑟 |
型号 |
ZJW100/125/150A |
| 控制电压范围 |
不大于80 |
线圈电阻 |
100 |
| 最小工作温度 |
-25 |
最大工作温度 |
70 |
| 高度 |
2 |
触点电流额定值 |
200A |
| 极数 |
2级 |
包装 |
散装 |
| 数量 |
1件起 |
封装 |
盒装 |
| 批号 |
/ |
种类 |
直流接触器 |
| 系列 |
ZJW系列 |
|

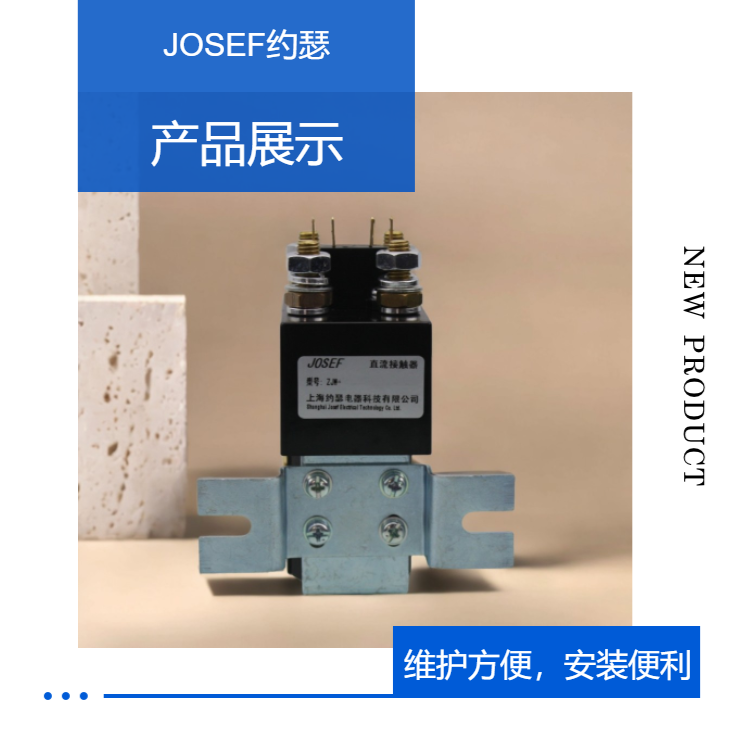

一、基本特性
品牌：JOSEF约瑟
型号：ZJW100/125/150A
额定电流：主触点电路额定电流分别为100A、125A、150A
额定电压：触点电路额定电压为6~80VDC
线圈功耗：通常在8~12W范围内
抗电强度：50Hz/100V AC 1min
动作时间：冷态吸合时间和释放时间均不大于30ms
二、动作特性
冷态吸合电压：不大于66%Us
冷态释放电压：不大于30%Us，且不小于5%Us
三、机械与电寿命
机械寿命：高达10万次
电寿命：可达2万次

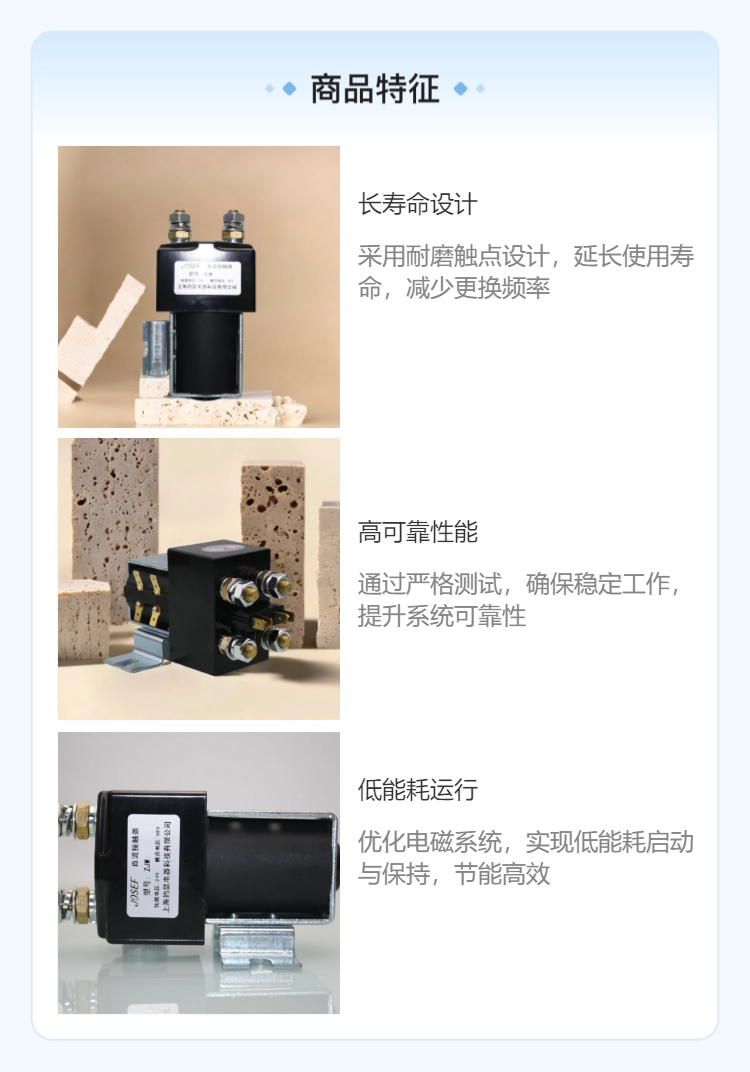

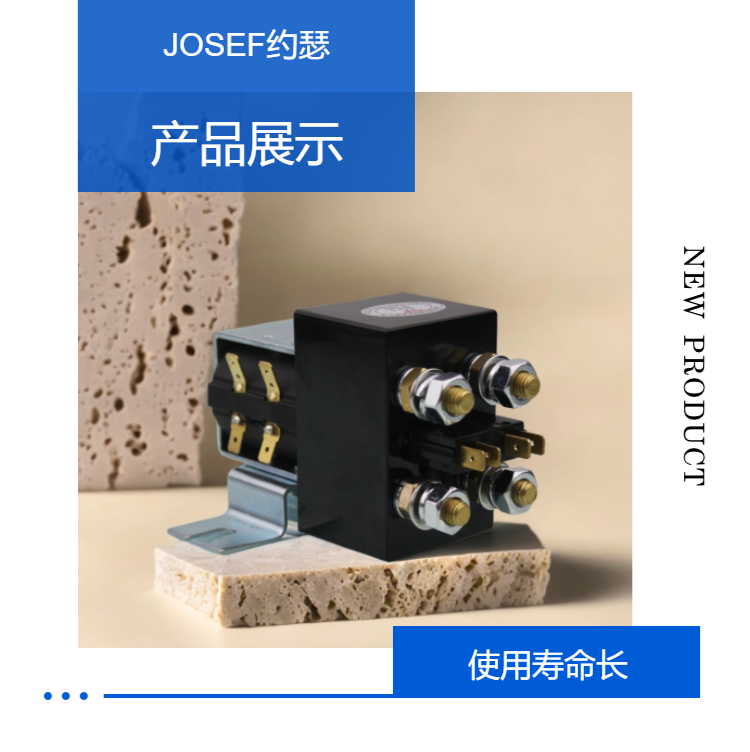

四、结构特点
直流接触器可以以最少的零件组装出客户所需要的触点路数以及触点形式（常开、常闭和转换）。
直流接触器触点开断电压高，并采用横吹磁场灭弧，开断电压可达到220VDC。
五、应用场景
ZJW100/125/150A直流接触器广泛应用于各种需要直流控制的场合，包括但不限于：
程控电源或不间断电源系统
叉车、电动车、工程机械系统
变频器、通信电源
蓄电池车辆、牵引机车
六、工作原理
当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心并带动触点动作。常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
