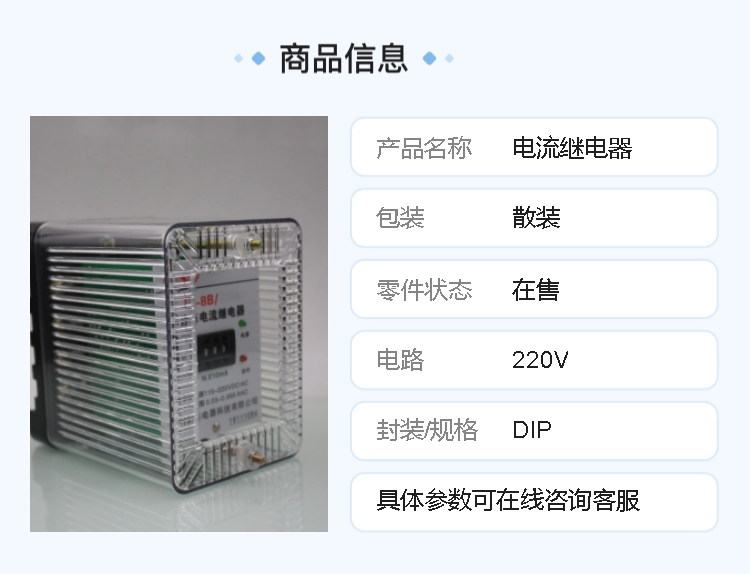

JL-8B/3211电流继电器 0.03~9.99A 辅助电源：110~220VAC/DC

系列型号：
JL-8A/11集成电路电流继电器;
JL-8B/11集成电路电流继电器;
JL-8A/12集成电路电流继电器;
JL-8B/12集成电路电流继电器;
JL-8A/13集成电路电流继电器;
JL-8B/13集成电路电流继电器;
JL-8A/21集成电路电流继电器;
JL-8B/21集成电路电流继电器;
JL-8A/22集成电路电流继电器;
JL-8B/22集成电路电流继电器;
JL-8A/23集成电路电流继电器;
JL-8B/23集成电路电流继电器;
JL-8A/31集成电路电流继电器;
JL-8B/31集成电路电流继电器;
JL-8A/32集成电路电流继电器;
JL-8B/32集成电路电流继电器;
JL-8A/33集成电路电流继电器;
JL-8B/33集成电路电流继电器;
JL-8A/34集成电路电流继电器;
JL-8B/34集成电路电流继电器;
JL-8A/51集成电路电流继电器;
JL-8B/51集成电路电流继电器;
JL-8A/52集成电路电流继电器;
JL-8B/52集成电路电流继电器;
JL-8A/53集成电路电流继电器;
JL-8B/53集成电路电流继电器;

1、概述

JL-8系列电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。JL-8B/12用CMOS集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。整定范围由0.03A~30A可选。

2、型号及含义

3、原理图

JL-8B/12电流继电器采用进口集成电路构成。被测量的交流电流I~经隔离变流器后，在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态，反之，若直流电压Uo高于参考电压Ue，电平检测输出负信号，JL-8B/12处于不动作状态。原理如下图所示：

4、接线图

5、正常工作条件
5.1 环境温度：-10℃～+50℃
5.2 相对湿度：≤90%
5.3 大气压力：80Kpa～110Kpa
5.4 安装位置：任意
5.5 周围环境：继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露，继电器在工作时，不允许振动，搬运过程不允许撞击。

6、主要技术指标

6.1 整定范围 0.03A-0.999A，级差0.001A 0.30A-9.99A，级差0.01A 1.0A-30.0A，级差0.1A
10A-60A，级差1A 其它值可按用户要求定制
6.2 动作时间 1.2倍整定电流，动作时间不大于25mS
2倍整定电流，动作时间不大于20mS
6.3 返回系数 过电流继电器：0.9～0.97；欠电流继电器：1.05～1.15。
6.4 整定误差 小于2%。
6.5 功耗 继电器动作，功耗小于5W，继电器不动作，功耗小于4W。
6.6 触点容量 在电压不大于250V时，触点连续接通电流为5A；
在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W；
在电压不大于250V时，功率因数COSφ为0.4的交流电路中，可分断200VA。

6.7 触点寿命 电寿命：10次，机械寿命：10次。
6.8 绝缘电阻 继电器各带电端子连在一起，对外露非带电端子或外壳之间，用开路电压为500V的兆欧表测量，绝缘电阻不小于300MΩ。
6.9 介质强度 继电器各带电端子连在一起，对外露非带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。
6.10 抗干扰能力 符合DL478-92《静态继电保护及安全自动装置通用技术条件》中的有关规定。

7、订货须知：

订货时须注明继电器型号规格、工作电压等级、结构形式代号、板前或板后接线方式、数量及其它要求.
