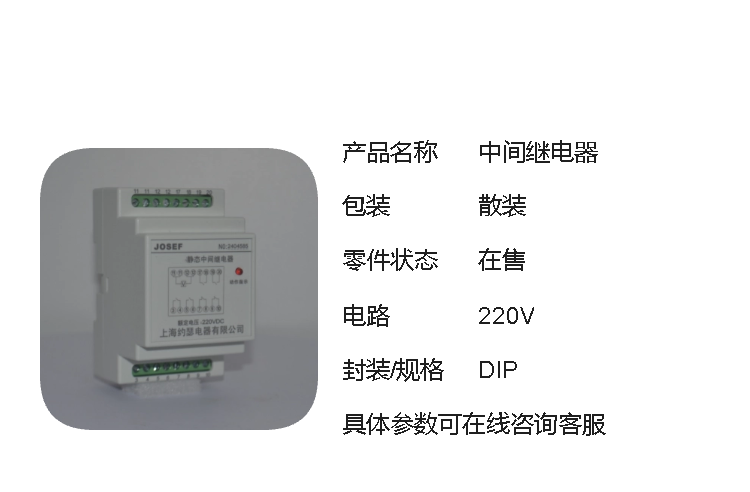

JOSEF约瑟 HJZ-Y912中间继电器 DC220V 8常开 板后接线

系列型号：
HJZ-J902静态中间继电器；
HJZ-J905静态中间继电器；
HJZ-J907静态中间继电器；
HJZ-J907L静态中间继电器；
HJZ-J908静态中间继电器；
HJZ-J909静态中间继电器；
HJZ-J910静态中间继电器；
HJZ-J911静态中间继电器；
HJZ-J911L静态中间继电器；
HJZ-J912静态中间继电器；
HJZ-J912L静态中间继电器；
HJZ-J913静态中间继电器；
HJZ-J914静态中间继电器；
HJZ-J915静态中间继电器；
HJZ-J916静态中间继电器；
HJZ-J917静态中间继电器；
HJZ-J918静态中间继电器；
HJZ-J918L静态中间继电器；
HJZ-J919静态中间继电器；
HJZ-J920静态中间继电器；
HJZ-J920L静态中间继电器；
HJZ-J921静态中间继电器；
HJZ-J922静态中间继电器；
HJZ-J923静态中间继电器；
HJZ-J924静态中间继电器；
HJZ-Y902静态中间继电器；
HJZ-Y905静态中间继电器；
HJZ-Y907静态中间继电器；
HJZ-Y907L静态中间继电器；
HJZ-Y908静态中间继电器；
HJZ-Y909静态中间继电器；
HJZ-Y910静态中间继电器；
HJZ-Y911静态中间继电器；

一 用途
用于直流或交流操作的各种保护和自动控制的装置中，用以增加触点数量。

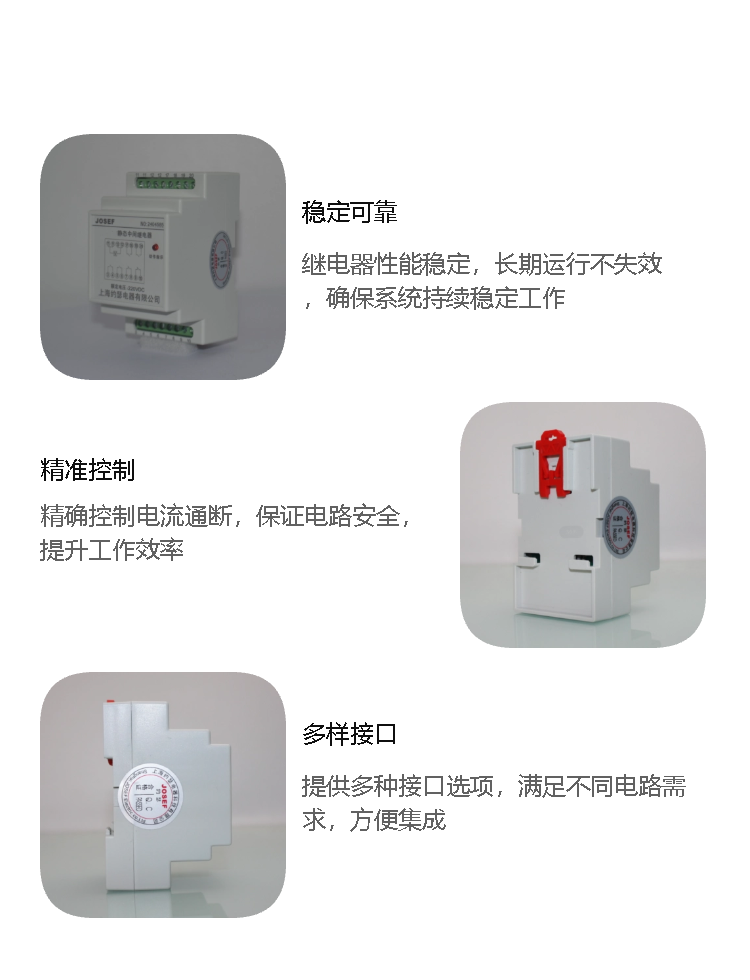

二 安装结构
导轨安装9壳体结构，具体尺寸参阅外型尺寸图。
三 产品型号
HJZ静态中间继电器型号说明
型号规格 触点形式 绕组类型 额定电压(V) 动作值 返回值 动作时间(ms)
返回时间(ms) 功率消耗HJZ-Y□02~ HJZ-Y□24 见注1
一个电压 工作绕组220VDC 110VDC 48VDC 不大于70%额定值
不小于10%额定值 ≤30 ≤30 ≤5W HJZ-J□02~HJZ-J□24
见注1 一个电压 工作绕组 380VAC 220VAC 127VAC 110VAC 100VAC
不大于80%额定值 不小于10%额定值
≤35 ≤35 ≤5VA(额定电压380V时，≤6VA)

四 主要技术参数
(1). 额定电压：220VDC、110VDC、48VDC
415VAC、380VAC、220VAC、127VAC、110VAC、100VAC、48VAC。
(2). 动作值：直流中间继电器不大于70%额定电压；交流中间继电器不大于80%额定电压。
(3). 返回值：不小于10%额定电压。
(4). 触点容量：可长期接通5A电流，在电压不大于250VDC的直流回路中，可断开τ=5ms 50W的直流感性负载，
在电压不大于250VAC的交流回路中，可断开COSΦ=0.4 250VA的交流负载。
L型:可长期接通8A，可断开250VDC τ=5ms 80W直流有感负载：可断开400VAC COSΦ=0.4 400VA交流负载。

(5). 功 耗：不大于5W。
(6). 动作时间：直流中间继电器不大于30ms，交流中间继电器不大于35ms。
(7). 绝缘电阻：用开路电压500V的兆欧表测量各外露带电端子与外壳之间，绝缘电阻不小于300MΩ。
(8). 介质强度：各引出带电端子与外壳间承受工频2KV(有效值)50Hz试验电压，历时1分钟不击穿，无闪络。

五 使用条件
(1). 环境温度：-15℃~55℃；
(2). 无导电气体，无腐蚀性气体，无较强振动；
(3). 工作电压：不大于120%额定电压；
(4). 工作位置：任意；
(5). 周围磁场强度：小于0.5mT；
(6). 不得有雨水和雪，有防雾、防尘、防风沙设施。
六 接线图
