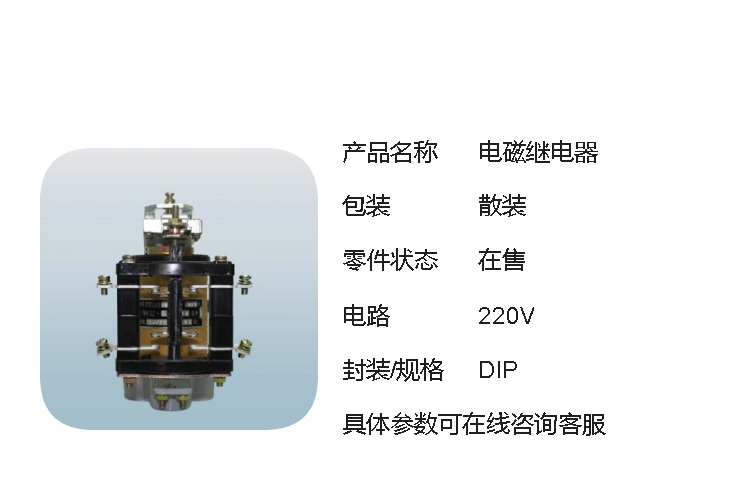

JOSEF约瑟 JT3-40电磁继电器 220VDC 动作速度快

系列型号：
JT3-12电磁继电器；
JT3-21电磁继电器；
JT3-02电磁继电器；
JT3-20电磁继电器；
JT3-30电磁继电器；
JT3-03电磁继电器；
JT3-11电磁继电器；
JT3-40电磁继电器；
JT3-04电磁继电器；
JT3-13电磁继电器；
JT3-31电磁继电器；
JT3-42电磁继电器；
JT3-24电磁继电器；
JT3-22电磁继电器；
JT3-12/1电磁继电器；
JT3-21/1电磁继电器；
JT3-02/1电磁继电器；
JT3-20/1电磁继电器；
JT3-30/1电磁继电器；
JT3-03/1电磁继电器；
JT3-11/1电磁继电器；
JT3-40/1电磁继电器；
JT3-04/1电磁继电器；
JT3-13/1电磁继电器；
JT3-31/1电磁继电器 ；
JT3-42/1电磁继电器；
JT3-24/1电磁继电器；
JT3-22/1电磁继电器；
JT3-12/3电磁继电器；
JT3-21/3电磁继电器；
JT3-02/3电磁继电器；
JT3-20/3电磁继电器；
JT3-30/3电磁继电器；
JT3-03/3电磁继电器；
JT3-11/3电磁继电器；
JT3-40/3电磁继电器；
JT3-04/3电磁继电器；
JT3-13/3电磁继电器；
JT3-31/3电磁继电器；
JT3-42/3电磁继电器；

一、基本概述
JT3-40电磁继电器属于JT3系列直流电磁式继电器，适用于作为控制继电器之用。该继电器具有带断电延时和不带延时的两种规格，能够满足不同应用场景的需求。

二、结构组成

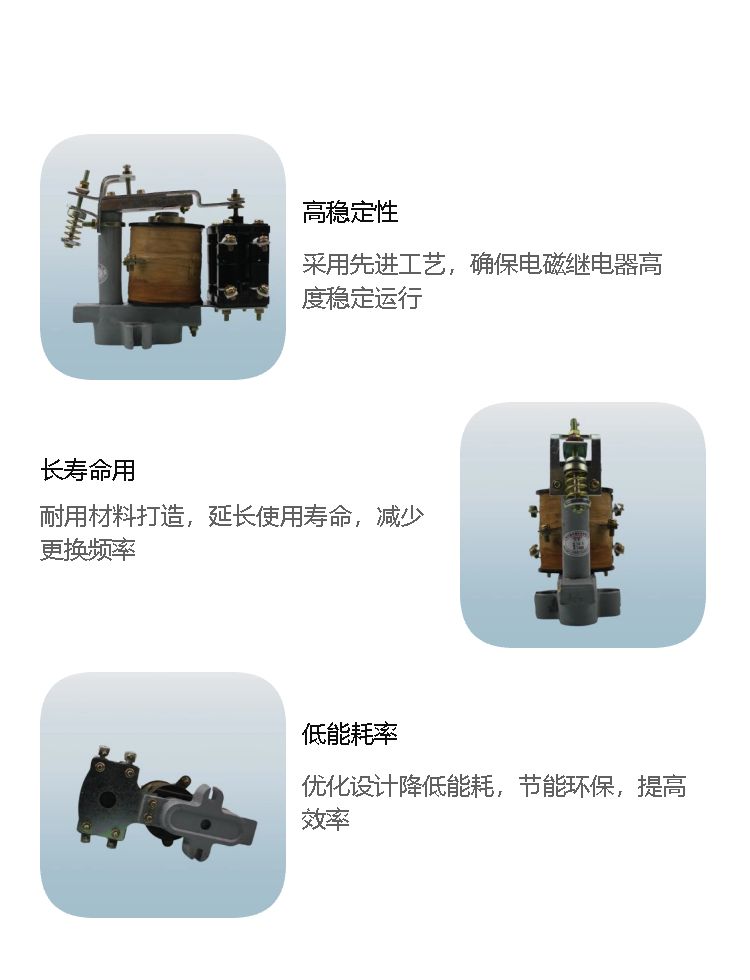

JT3-40电磁继电器主要由电磁系统和接触系统两部分组成。

电磁系统：由“U”形铁芯、衔铁和线圈构成的拍合式结构。线圈装在“U”形铁芯的一臂上，与铝合金基座浇铸成一体，因此继电器无另外的底座，也不设外壳。断电延时功能由线圈上的短路环及还原干上的调整螺钉与铁芯的间隙实现。
接触系统：继电器的桥形触点系统有单排和双排列两种结构。单排列的触点组合最多可装3副触点，双排列的为6副触点。触点形式可根据用户要求组合供给。

三、技术特点
触点电寿命：在规定的试验条件下，触点电寿命可达1×10^5次。
触点通断能力：触点能够可靠地接通和断开电路。
功率消耗：继电器的功率消耗为16W。
机械寿命：机械寿命可达1×10^6次。
介质强度：在50Hz、2000V的电压下，继电器能够耐受1分钟的介质强度试验。
绝缘电阻：绝缘电阻值高达300MΩ。

四、应用场景
JT3-40电磁继电器在正反转控制器自动控制电路中，可以作为时间控制元件，按预定的时间接通或断开电路。此外，它还可以应用于其他需要控制电路通断的场合。

五、使用与维护
使用：在使用前，应检查继电器的额定电压和额定电流是否与电路要求相符。连接时，应遵循电气图方向，并注意各焊点接触是否良好。在使用过程中，应避免过负荷和过载，以免继电器失效和损坏。
维护：应定期清洁继电器的连接端子和表面，确保其正常运行状态。同时，应定期检查和更换继电器的接点和线圈，以确保其长期使用。

综上所述，JT3-40电磁继电器是一款性能可靠、结构紧凑、使用方便的继电器产品。它能够满足各种控制电路的需求，并在工业自动化、电力拖动等领域发挥着重要作用。
