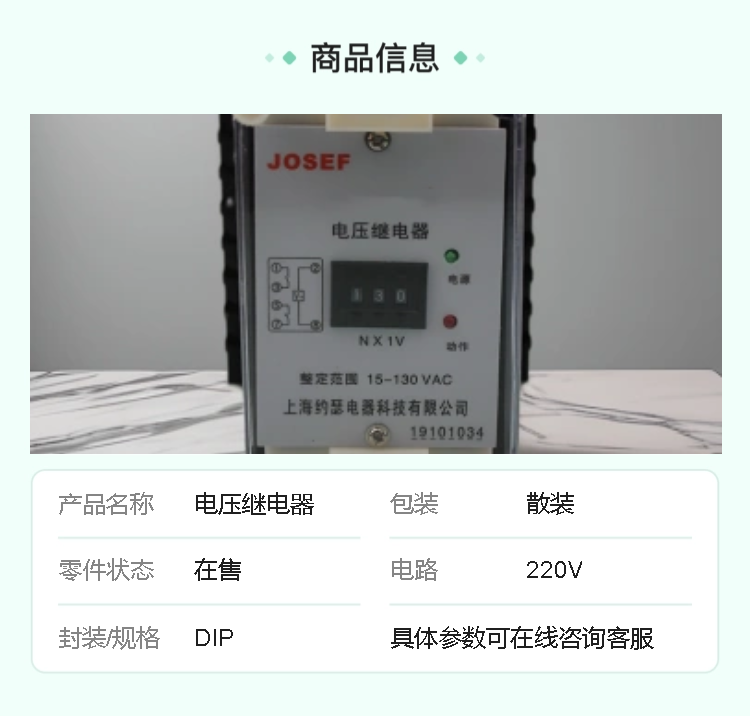

JOSEF约瑟 JY-7A/2DK电压继电器 30-250V 板后安装

系列型号：
JY-7A/1DK不带辅助电源电压继电器
JY-7B/1DK不带辅助电源电压继电器
JY-7A/2DK不带辅助电源电压继电器
JY-7B/2DK不带辅助电源电压继电器
JY-7A/3DK不带辅助电源电压继电器
JY-7B/3DK不带辅助电源电压继电器
JY-7/1DK/120不带辅助电源电压继电器
JY-7/2DK/220不带辅助电源电压继电器
JY-7/2DK/002不带辅助电源电压继电器
JY-7/3DK/002不带辅助电源电压继电器
JY-7/3DK/220不带辅助电源电压继电器
JY-7/3DK/310不带辅助电源电压继电器
JY-7/3DK/120不带辅助电源电压继电器
JY-7A/1DKQ不带辅助电源电压继电器
JY-7B/1DKQ不带辅助电源电压继电器
JY-7A/2DKQ不带辅助电源电压继电器
JY-7B/2DKQ不带辅助电源电压继电器
JY-7A/3DKQ不带辅助电源电压继电器
JY-7B/3DKQ不带辅助电源电压继电器
JY-7A/5DK不带辅助电源电压继电器
JY-7B/5DK不带辅助电源电压继电器

一、应用范围及功能
JY-7A/2DK电压继电器主要用于发电机、变压器、输变电线路的继电保护装置中，作为过电压或低电压的闭锁启动元件。它具有欠电压和过电压保护功能，当电压低于或高于设定值时，继电器会动作，从而实现对电路的保护。

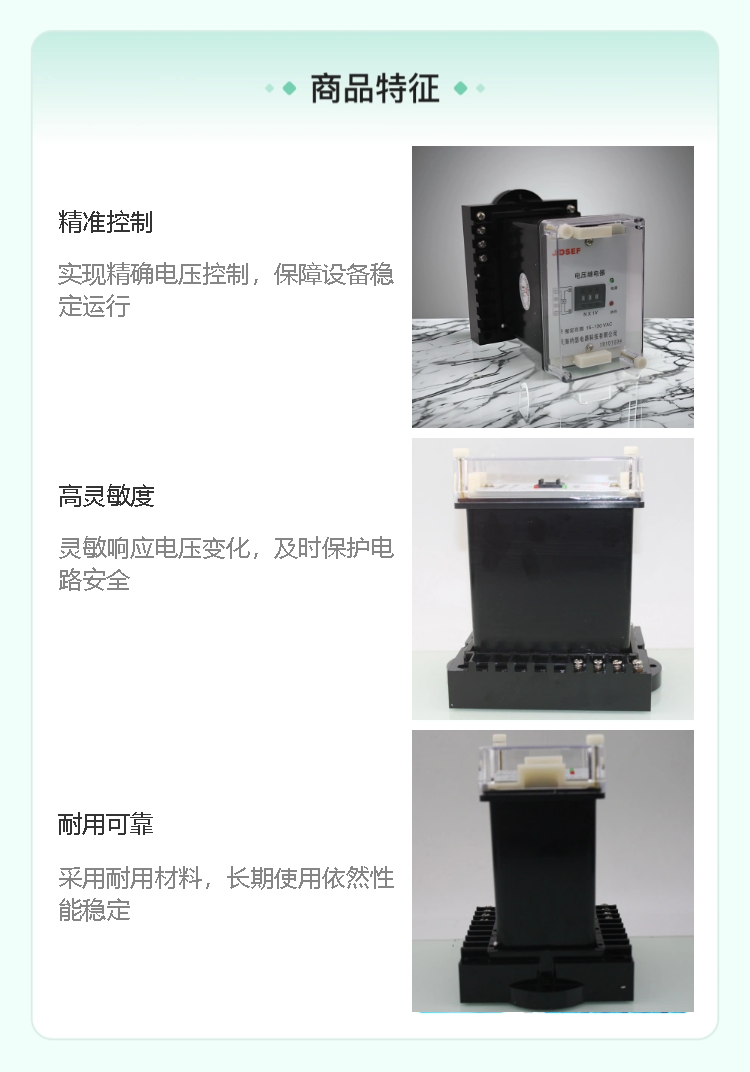

二、主要特点
整定方便：采用三位拨盘开关整定电压值，直观方便，无须校验。整定范围宽，一般为19V130V或40V260V。
精度高：级差小为1V，误差小，能够准确反映电压变化。
功耗小：最大功耗不大于5W，节能环保。
动作时间短：欠电压继电器在0.5倍整定值下的动作时间不大于20ms，过电压继电器在1.2倍整定值下的动作时间也较短，能够快速响应电压变化。
返回系数稳定：欠电压继电器返回系数在1.041.08之间，过电压继电器的返回系数在0.920.96之间，保证了继电器动作的可靠性和稳定性。

三、技术参数
额定电压：220V（也有其他电压等级可选）。
触点负载：具有一定的触点切换电流能力，能够满足不同电路的需求。
防护特征：敞开式线圈电源，具有一定的防护性能。
动作时间：欠电压和过电压的动作时间均较短，能够快速响应。
返回时间：欠电压继电器和过电压继电器的返回时间均不大于27ms。
整定误差：额定值在19V至最大值范围内，整定误差不大于2%；在极限温度下，19V以上任一整定值的误差不大于3%。
触点容量：继电器输出电路的触点能断开电压不大于250V的直流有感负荷电路或电压不大于250V的交流电路（功率因数COS中为0.4+01）。
电寿命和机械寿命：电寿命不低于106次，具有较高的可靠性和耐久性。

四、工作原理
JY-7A/2DK电压继电器的工作原理基于电磁吸引力原理。当线圈两端加上电压时，电磁铁产生磁场，使得控制簧片闭合或打开，从而实现对电路的控制。继电器具有常开和常闭触点，通过控制簧片的打开或闭合，可以实现对电路的接通或断开。

五、应用注意事项
在使用前，应仔细检查继电器的外观和接线情况，确保无损坏和接线正确。
根据实际需要选择合适的整定电压值，并进行整定操作。
继电器应安装在干燥、通风、无腐蚀性气体的环境中，以确保其正常工作。
定期对继电器进行维护和检查，及时发现并处理故障。

综上所述，JY-7A/2DK电压继电器具有广泛的应用范围和显著的技术特点，能够满足不同电路的保护和控制需求。在使用过程中，应注意其工作原理和应用注意事项，以确保其正常工作并延长使用寿命。
