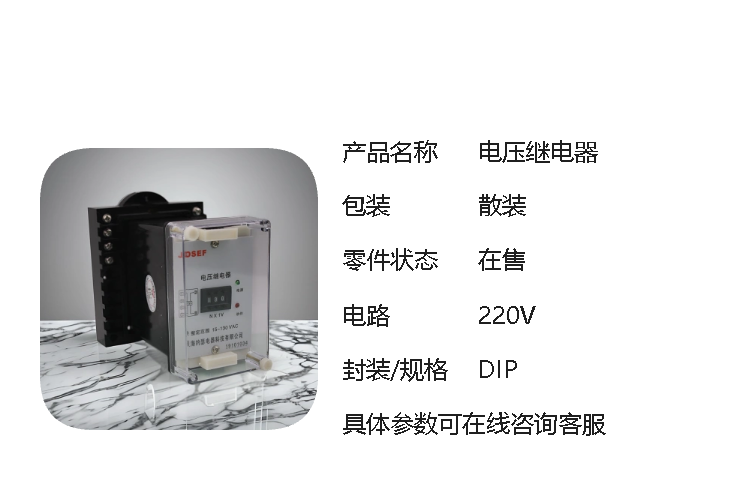

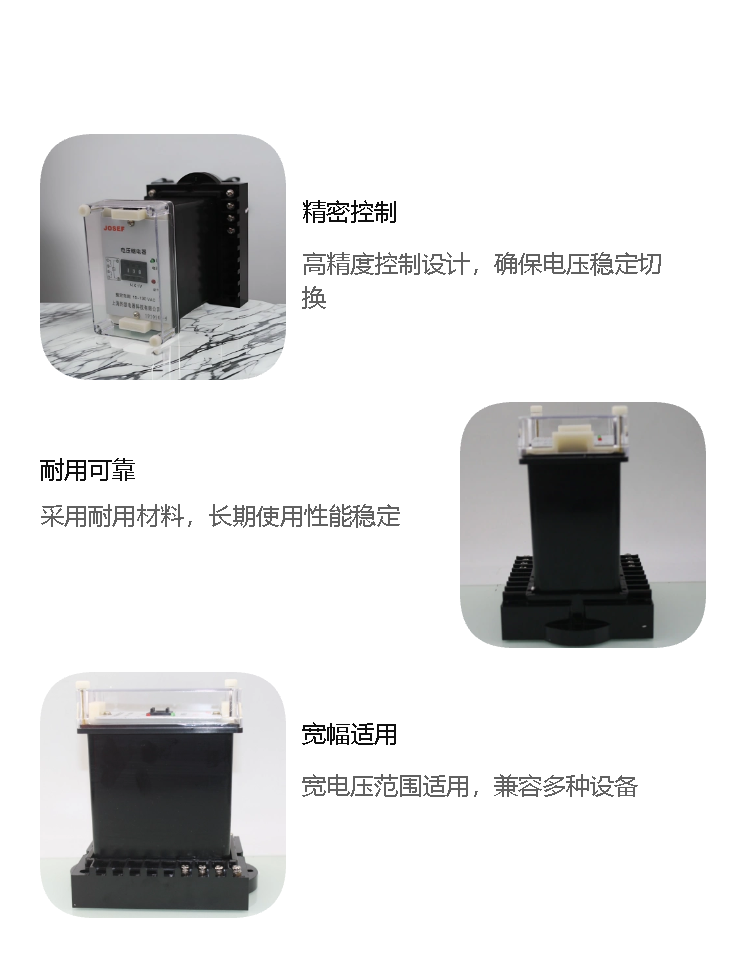

JOSEF约瑟 JY-11A电压继电器 AC110V 返回系数高

系列型号：
JY-11电压继电器；
JY-11A电压继电器；
JY-11B电压继电器；
JY-12电压继电器；
JY-12A电压继电器；
JY-12B电压继电器；
JY-21电压继电器；
JY-21A电压继电器；
JY-21B电压继电器；
JY-22电压继电器；
JY-22A电压继电器；
JY-22B电压继电器；
JY-31电压继电器；
JY-31A电压继电器；
JY-31B电压继电器；
JY-32电压继电器；
JY-32A电压继电器；
JY-32B电压继电器；

一、产品概述
功能定位
JY-11A属于静态电压继电器，采用电子电路设计，无机械运动部件，具有响应速度快、精度高、寿命长等特点。它可替代传统电磁式电压继电器，适用于需要精确电压监测的场合。
应用场景
发电厂、变电站的母线电压保护
变压器、发电机、电动机等设备的电压异常保护
工业自动化生产线中的电压稳定控制
配电系统中的电压质量监测

二、工作原理
电压采样
通过电压互感器（PT）或直接接入电路，将交流或直流电压转换为继电器可处理的信号。
比较与判断
采样电压与内部设定的动作值比较：
若电压超过过压设定值或低于欠压设定值，继电器触发动作。
电压恢复正常后，继电器返回初始状态。
输出控制
动作时，触点闭合或断开，发出报警信号或控制断路器分闸，切断故障电路。

三、核心参数与特性
额定电压
常见额定值：AC 100V、220V、380V 或 DC 110V、220V（具体型号需参考产品手册）。
支持定制化电压范围，适应不同系统需求。
动作值与返回值
过压动作值：可整定（如110%~120%额定电压），当电压超过设定值时继电器动作。
欠压动作值：可整定（如80%~90%额定电压），当电压低于设定值时继电器动作。
返回值：动作后电压恢复至设定值的90%~110%时，继电器返回初始状态。
精度：通常为±1%~±3%，确保动作可靠性。
动作时间
瞬时型：动作时间≤20ms，适用于快速保护场景。
延时型：可设定延时（如0.1s~10s），避免短暂电压波动误动作。
触点容量
触点形式：常开（NO）、常闭（NC）或转换触点。
容量：AC 250V/5A 或 DC 30V/5A（具体以产品规格为准），可驱动指示灯、报警器或断路器跳闸线圈。
辅助功能
LED指示：动作状态可视化（如红色LED亮表示继电器动作）。
测试按钮：手动模拟电压异常，便于现场调试。
抗干扰能力：采用滤波电路，抑制谐波干扰，确保稳定运行。

四、选型与使用注意事项
选型依据
电压等级：匹配系统额定电压（如AC 380V系统选380V型号）。
动作特性：根据保护需求选择过压、欠压或复合功能。
触点容量：确保触点容量大于被控设备负载。
环境条件：考虑温度、湿度、振动等，选择防护等级（如IP40）合适的产品。
安装与接线
严格按接线图连接，避免极性错误（直流型号需注意正负极）。
电压采样线应短而粗，减少压降影响。
避免与强电回路共管敷设，防止干扰。
调试与维护
使用测试按钮验证动作值，必要时用可调电源校准。
定期检查LED指示状态，清理继电器表面灰尘。
避免频繁手动操作测试按钮，延长触点寿命。

五、典型应用案例
发电机保护：监测发电机出口电压，防止过压损坏绝缘或欠压导致失步。
电动机启动控制：欠压时延时跳闸，避免电压恢复后电动机自启动。
无功补偿装置：电压异常时退出电容器组，防止过压损坏设备。
