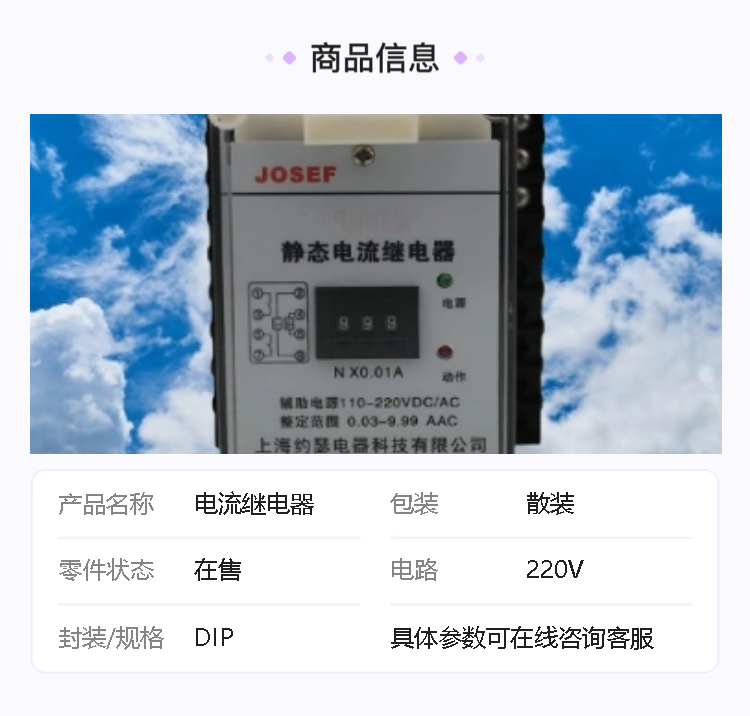

| 品牌 |
JOSEF约瑟 |
型号 |
JL-22 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
JL-11电流继电器
JL-12电流继电器
JL-13电流继电器
JL-21电流继电器
JL-22电流继电器
JL-23电流继电器
JL-31电流继电器
JL-32电流继电器
JL-33电流继电器
JL-41电流继电器
JL-42电流继电器
JL-43电流继电器

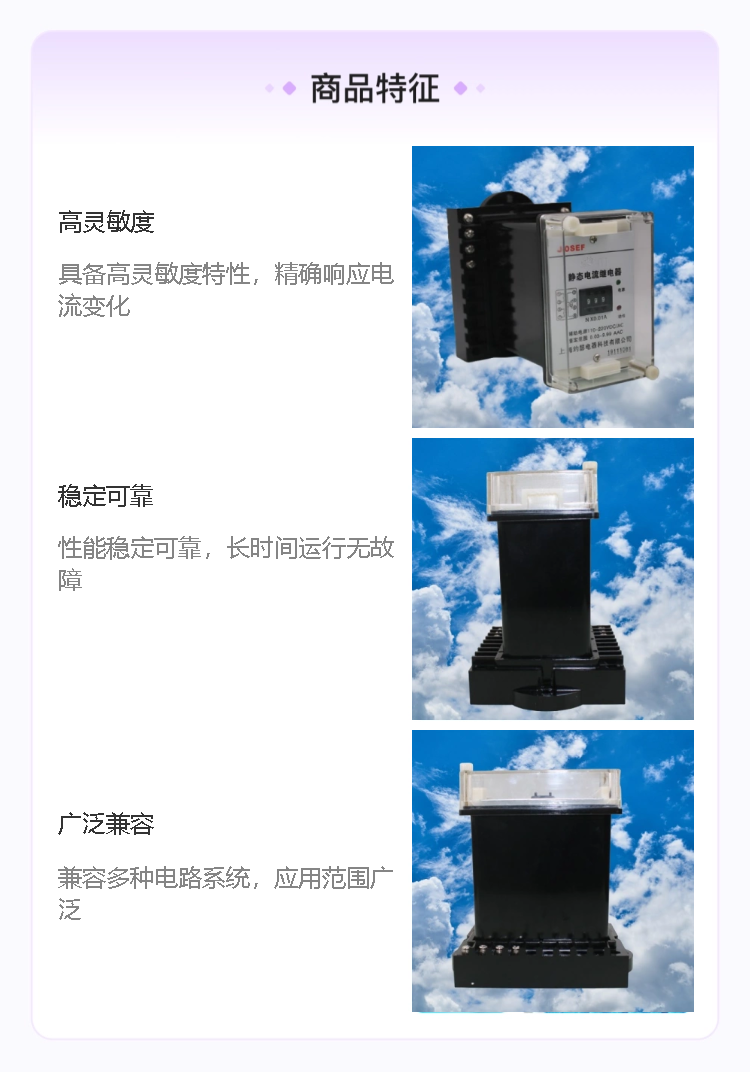

一、产品特点
高精度：JL-22 电流继电器采用集成电路技术，具有高精度和稳定的性能。
低功耗：该继电器功耗小，有助于降低能耗。
动作时间快：继电器动作迅速，能够及时响应电流变化。
返回系数高：返回系数高，提高了继电器的可靠性和稳定性。
整定直观方便：整定电流值方便直观，用户可以根据实际需求进行调整。
交直流通用：辅助电源采用开关电源变换，交直流通用，工作范围大。
二、技术参数
功率消耗：交流回路功耗小于 0.5VA（交流额定值 5A 时）。
整定误差：在整定值范围内，整定平均误差的绝对值不大于 3%。
动作时间：1.1 倍整定值动作时间不大于 30ms；2 倍整定值动作时间不大于 20ms。
返回系数：0.90~0.95。
返回时间：不大于 27ms。
三、工作原理
JL-22 电流继电器的工作原理基于集成电路和电磁原理。当被测量的交流电流通过隔离变流器后，在其次级得到与被测电流成正比的电压。该电压经定值整定后进行整流和滤波，得到与输入电压成正比的直流电压。在电平检测中，该直流电压与直流参考电压进行比较。若直流电压低于参考电压，电平检测器输出正信号，驱动出口继电器动作；反之，若直流电压高于参考电压，电平检测器输出负信号，继电器保持不动作状态。
四、应用范围
JL-22 电流继电器广泛应用于电力系统中，作为发电机、变压器和输电线的过负荷及短路保护装置中的启动元件。它也可以用于其他需要电流监测和保护的场合。
五、产品系列与替代
JL-22 电流继电器是 JL 系列静态电流继电器的一种型号，该系列还包括 JL-10、JL-20、JL-30 等型号。这些型号分别可以替代 DL-10、DL-20、DL-30 等系列电磁型电流继电器。JL 系列静态电流继电器采用拔码开关整定电流值，整定范围为 0.1~99.9A，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。
