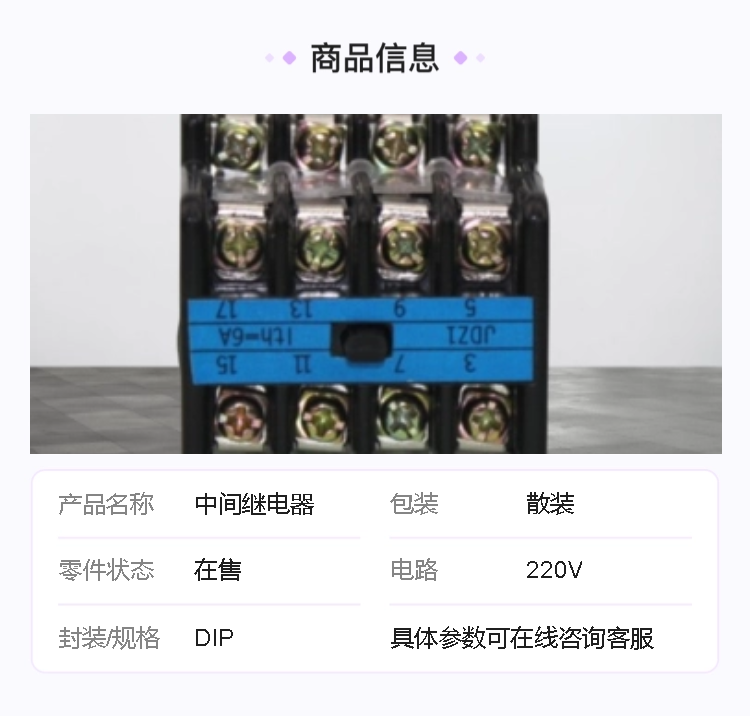

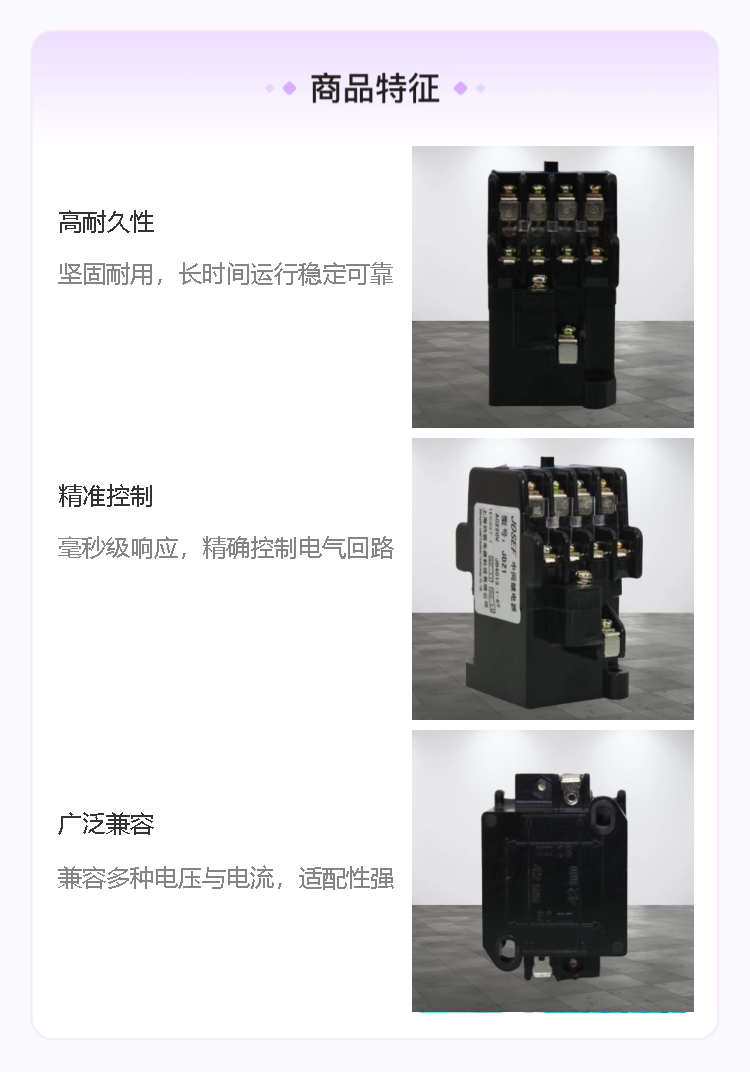

JOSEF约瑟 JDZ1-26中间继电器 220VAC 动作速度快

系列型号：
JDZ1-22直流中间继电器
JDZ1-44直流中间继电器
JDZ1-62直流中间继电器
JDZ1-26直流中间继电器
JDZ1-08直流中间继电器
JDZ1-80直流中间继电器
JDZ2-22直流中间继电器
JDZ2-44直流中间继电器
JDZ2-62直流中间继电器
JDZ2-26直流中间继电器
JDZ2-08直流中间继电器
JDZ2-80直流中间继电器

一、基本特性
品牌与型号：可能存在多个品牌生产JDZ1-26型号的中间继电器，如JOSEF约瑟等。
节点电压：通常为24380VAC/24220VDC，这表明继电器可以在这些电压范围内正常工作。
额定电流：一般为5A，表示继电器触点可以承受的最大电流值。

二、工作原理
JDZ1-26中间继电器的工作原理与交流接触器相似，都由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。当线圈通电时，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合。线圈断电时，动铁芯在弹簧的作用下带动动触点复位。

三、作用与功能
放大触点容量与数量：中间继电器能够放大触点的容量和数量，使得一个微小的控制量可以控制大功率的电路或同时控制多个电路。
隔离与增加辅助接点：在自动控制电路中，中间继电器起到隔离作用，并能增加辅助接点，从而扩大控制范围。

四、应用范围
JDZ1-26中间继电器适用于交流50Hz、电压至380V及直流电压至220V、电流至5A的各种电器控制系统。它通常用于控制各种电磁线圈，以使信号放大或将信号同时传递给数个有关控制元件。此外，它还被广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中。

五、选型与注意事项
控制电压：在选择中间继电器时，需要清楚实际使用的控制电压，也称为线圈电压。一般继电器的给出的都是额定控制电压，但在实际使用中，通常是在额定电压的70%~80%左右可以确保继电器动作。
触点结构：中间继电器常见触点结构是单刀双掷结构，即1常开1常闭组成一组。在选型中需要明确需要用到的常开常闭点个数。
负载容量：也称为电压和电流，在选择时需要分开确定。要给出明确的负载电压和负载电流，以更好地确认可以选择的继电器。同时，还需要注意负载类型，如感性负载和阻性负载下的接点电压和电流会有所不同。

综上所述，JDZ1-26中间继电器是一种功能强大且应用广泛的继电器类型。在选择和使用时，需要充分考虑其特性、工作原理、作用与功能以及选型与注意事项等方面，以确保其能够正常工作并满足实际需求。
