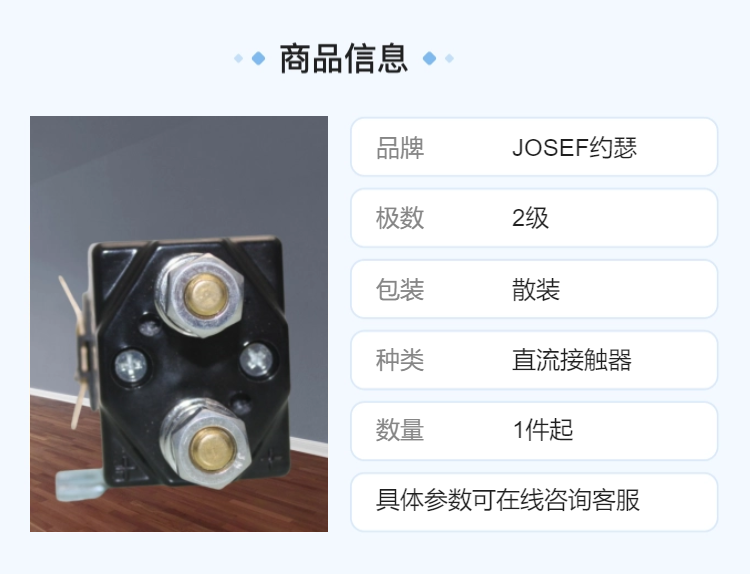

| 品牌 |
JOSEF约瑟 |
型号 |
SW189 |
| 触点电流额定值 |
400 |
极数 |
2级 |
| 包装 |
散装 |
应用领域 |
机械设备 |
| 种类 |
直流接触器 |
批号 |
无 |
| 线圈功耗 |
6-9W |
安装方向 |
任意 |
| 数量 |
1件起订 |
封装 |
盒装 |
| 系列 |
SW系列 |
|
一、基本属性
型号：SW189
类型：直流接触器
产地：国产
品牌：上海约瑟
二、电气参数
线圈额定电压：6~240V
主触点额定电流：150/200A
线圈功耗：在额定电压下，线圈的功耗一般在一定范围内，如8~12W
触点电路额定电压：6~80VDC
动作时间：冷态吸合时间和释放时间均不大于30ms

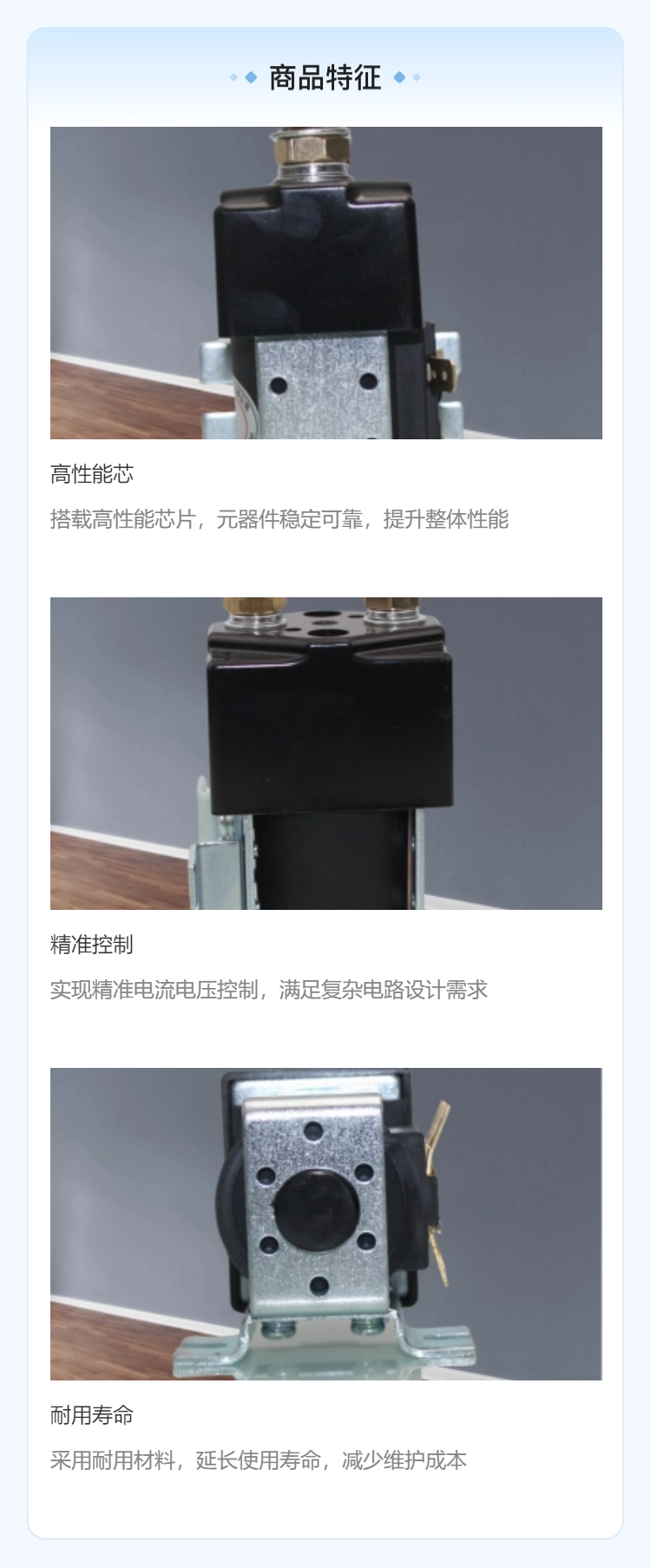

三、结构特点
SW189直流接触器采用模块化设计，方便组装和维修。
具有M8螺柱主端子和6.3mm铲形线圈连接，便于接线和安装。
触点系统采用磁吹灭弧介质，有效熄灭电弧，保护触点。
四、使用场景
SW189直流接触器主要用于直流电源系统中，如电动汽车、起重机或电力牵引等设备中，用于控制直流电动机的工作。
也可用于储能系统、电动汽车中的电池管理与控制，以及光伏发电系统中控制直流电源的传输和切换。
五、工作原理
当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动触点动作。
常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原：常开触点断开，常闭触点闭合。
六、注意事项
在选择SW189直流接触器时，应根据负载电流的类型和负载的轻重来选择接触器的类型。
接触器的主触头额定电流应不小于负载的额定电流。
操作频率（即接触器每小时通断的次数）若超过规定数值，应选用额定电流大一级的直流接触器。
在使用过程中，应定期检查接触器的性能，确保其处于良好的工作状态。
