JOSEF约瑟 SRMUVS-220VAC-2H2D电压继电器 耐压水平高

系列型号：
SRMUVS-58VAC-2H欠电压监视继电器；
SRMUVS-100VAC-2H欠电压监视继电器；
SRMUVS-110VAC-2H欠电压监视继电器；
SRMUVS-220VAC-2H欠电压监视继电器；
SRMUVS-58VAC-2H2D欠电压监视继电器；
SRMUVS-100VAC-2H2D欠电压监视继电器；
SRMUVS-110VAC-2H2D欠电压监视继电器；
SRMUVS-220VAC-2H2D欠电压监视继电器；
SRMUVS-58VAC-4H欠电压监视继电器；
SRMUVS-100VAC-4H欠电压监视继电器；
SRMUVS-110VAC-4H欠电压监视继电器；
SRMUVS-220VAC-4H欠电压监视继电器；
SRMUVT-58VAC-2H欠电压监视继电器；
SRMUVT-100VAC-2H欠电压监视继电器；
SRMUVT-110VAC-2H欠电压监视继电器；
SRMUVT-220VAC-2H欠电压监视继电器；
SRMUVT-58VAC-2H2D欠电压监视继电器；
SRMUVT-100VAC-2H2D欠电压监视继电器；
SRMUVT-110VAC-2H2D欠电压监视继电器；
SRMUVT-220VAC-2H2D欠电压监视继电器；
SRMUVT-58VAC-4H欠电压监视继电器；
SRMUVT-100VAC-4H欠电压监视继电器；
SRMUVT-110VAC-4H欠电压监视继电器；
SRMUVT-220VAC-4H欠电压监视继电器；

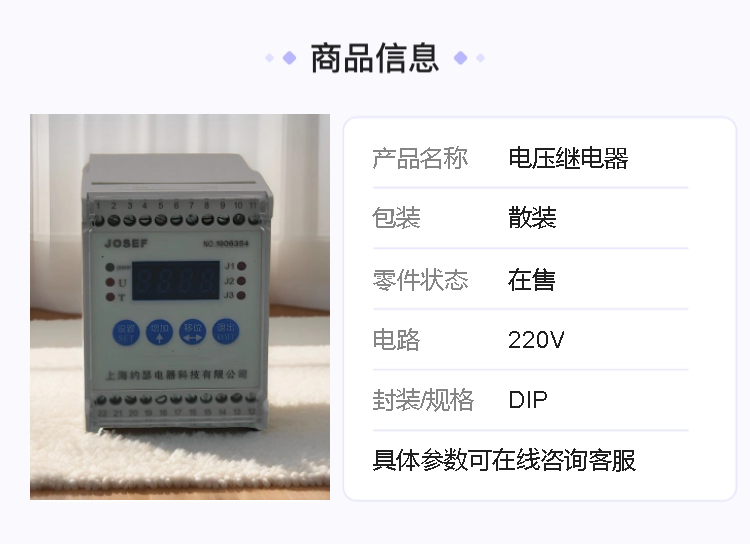

一、基本参数
型号：SRMUVS-220VAC-2H2D
工作电压：AC220V
触点形式：2常开2常闭
安装方式：导轨安装
额定电压范围：35%~130%额定电压（具体为58V、100V、110V、220V可选）
设定值：50%~105%额定电压
欠电压返回系数：<1.1
欠电压动作时间：<30ms
欠电压返回时间：<25ms
功耗：<5W

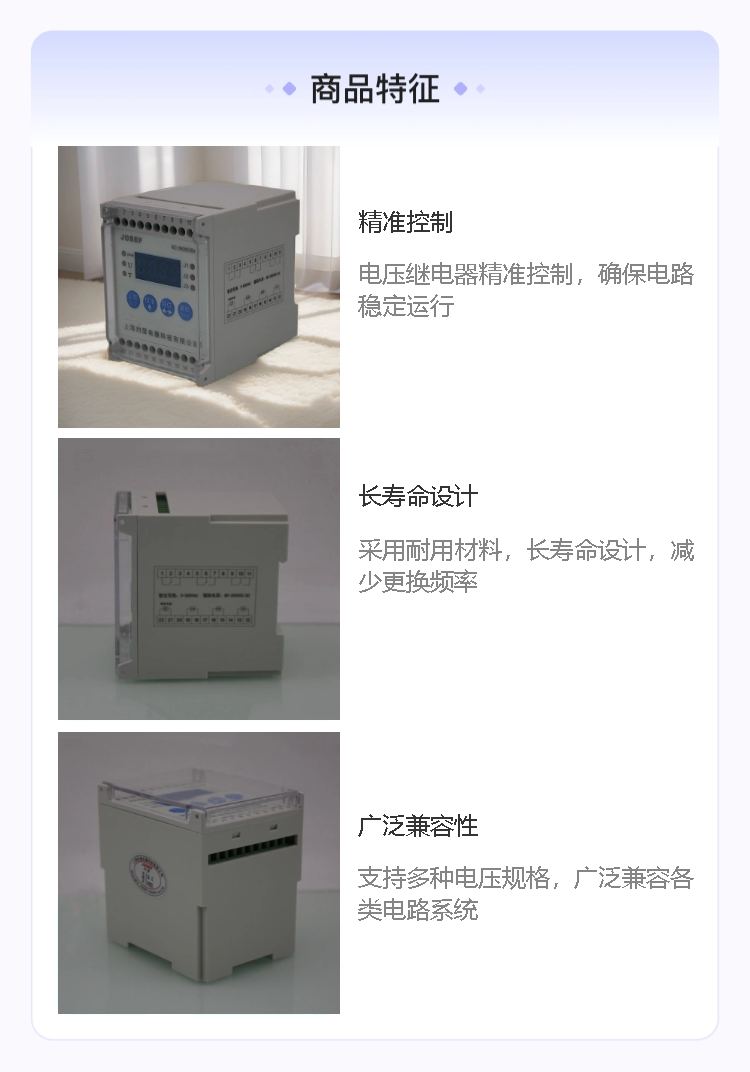

二、功能特点
高精度：该继电器采用集成电路静态型设计，具有精度高、级差小（级差为1V）、误差小的特点。
整定方便：通过三位拨码开关整定电压值，直观方便，无须校验。
无需辅助电源：交直流通用，无需额外提供辅助电源。
高可靠性：无抖动、无拒动、动作快、返回系数高，确保在电力系统中的稳定可靠运行。
环境适应性强：能在较宽的环境温度（-15℃~55℃）和湿度（不大于90%）下正常工作，同时适用于不同海拔和磁场强度的环境。

三、工作原理
SRMUVS-220VAC-2H2D电压继电器的主要构成元件是集成运算放大器。交流电流经交流变换器变换成该继电器所需要的交流电压，再经50Hz带通滤波去掉50Hz以外的谐波，然后通过整流、滤波变成直流电压送入整定回路。整定回路靠改变运算放大器的放大倍数来改变整定值，整定回路的输出电压UZ再送入电平检测器与比较电压UB进行比较，然后通过驱动，作用于出口继电器J，实现对电力系统的保护控制。

四、应用场景
由于SRMUVS-220VAC-2H2D电压继电器具有高精度、高可靠性、整定方便等特点，它广泛应用于发电机、变压器、变电线路的继电保护装置中，作为低电压闭锁的启动元件，确保在电力系统发生电压异常时能够及时切断故障电路，保护设备和系统的安全稳定运行。

五、使用注意事项
在安装和接线时，请按照产品说明书或接线图进行正确连接，避免接错线导致设备损坏或安全事故。
在使用过程中，请注意保持继电器的工作环境温度、湿度等参数在允许范围内，避免影响继电器的正常工作。
定期对继电器进行检查和维护，确保其处于良好的工作状态。如有异常情况发生，请及时联系专业技术人员进行处理。
