JOSEF约瑟 JDY-1002A电压继电器 25~250V 板后接线

系列型号：
JDY-1002A电压继电器
JDY-1002B电压继电器
JDY-1110A电压继电器
JDY-1110B电压继电器
JDY-1220A电压继电器
JDY-1220B电压继电器
JDY-1100A电压继电器
JDY-1100B电压继电器
JDY-1120A电压继电器
JDY-1120B电压继电器
JDY-1210A电压继电器
JDY-1210B电压继电器
JDY-1001A电压继电器
JDY-1001B电压继电器
JDY-1200A电压继电器
JDY-1200B电压继电器
JDY-1010A电压继电器
JDY-1010B电压继电器
JDY-1101A电压继电器
JDY-1101B电压继电器
JDY-1011A电压继电器
JDY-1011B电压继电器

一、主要用途
JDY-1002A电压继电器主要用于发电机、变压器和输电线路的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。其能够在电压值增加或减少达到整定值时动作，从而起到保护作用。

二、技术特点
高精度：具有高精度特性，整定误差小，能够准确动作。
低功耗：功耗较小，有助于节能。
动作时间短：动作迅速，能够在短时间内完成电路的切换。
返回系数高：返回系数稳定，可靠性高。
整定直观方便：采用拨盘设定或数码管显示，按键设定，整定范围宽，操作直观方便。

三、技术参数
额定电压：48V、110V、220V（AC/DC）。
整定范围：10~450V，级差1V。
整定误差：≤±3%。
过电压返回系数：≥0.85。
欠电压返回系数：≤1.2（对于欠电压继电器）。
变差：≤±2%。
动作时间：1.2倍整定值时≤35ms（过电压）；0.5倍整定值时≤35ms（欠电压）。
返回时间：≤35ms。
功耗：小于5W。
绝缘性能：绝缘电阻不小于10MΩ（用开路电压500V的兆欧表测量）；绝缘耐压能承受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。

四、环境条件
环境温度：-15℃55℃（工作）；-25℃+70℃（存储）。
工作电压：不大于120%额定电压。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
海拔高度：不大于2500米。

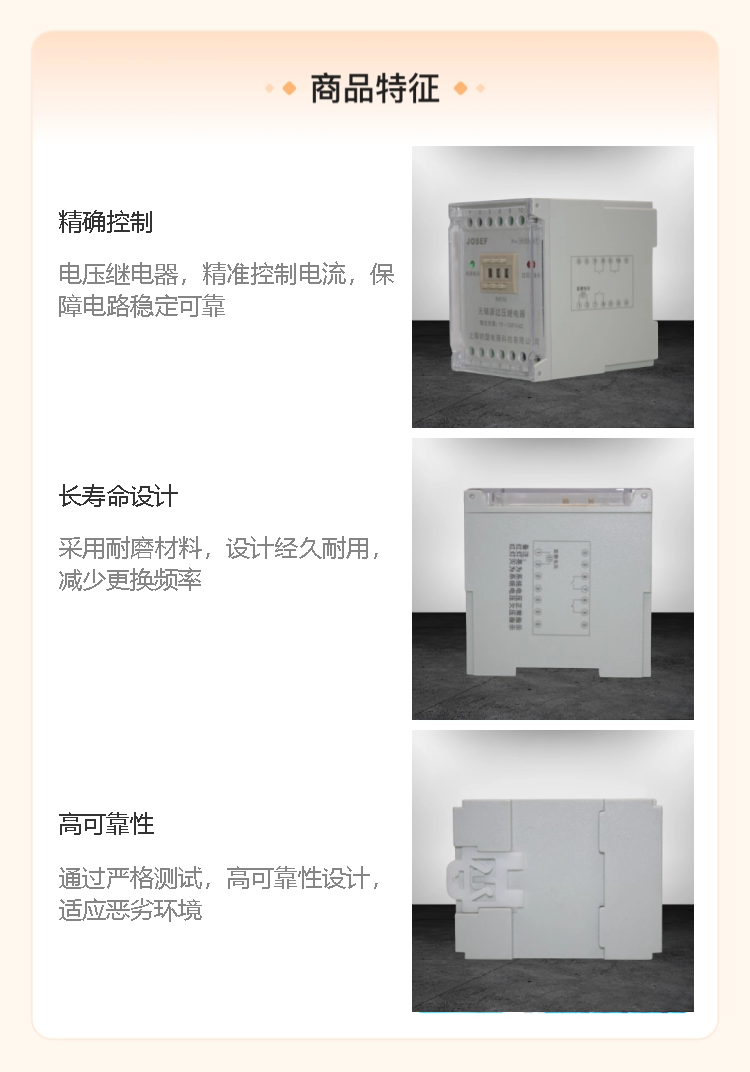

五、安装与结构
JDY-1002A电压继电器采用快速导轨安装结构，适合各种导轨安装。其触点形式有多种，包括2转换、1常开1常闭等，可满足不同电路的需求。同时，该继电器还具有螺钉压接式端子，方便接线。

六、工作原理
JDY-1002A电压继电器的工作原理是当被测量的交流电压经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。在电平检测中，Uo与直流参考电压Ue进行比较，若直流电压Uo高于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。

综上所述，JDY-1002A电压继电器具有高精度、低功耗、动作时间短等优点，能够广泛应用于电力系统中作为继电保护装置的重要元件。
