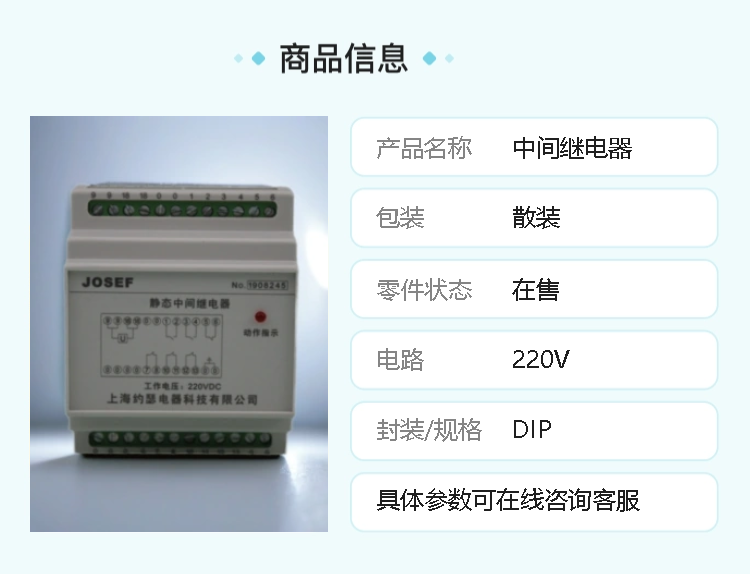

JOSEF约瑟 HJDZ-E620中间继电器 AC220V 板后安装

系列型号：
HJDZ-A200静态中间继电器；
HJDZ-A110静态中间继电器；
HJDZ-A002静态中间继电器；
HJDZ-A004静态中间继电器；
HJDZ-E112静态中间继电器；
HJDZ-E112L静态中间继电器；
HJDZ-E202静态中间继电器；
HJDZ-E202L静态中间继电器；
HJDZ-E022静态中间继电器；
HJDZ-E022L静态中间继电器；
HJDZ-E060静态中间继电器；
HJDZ-E080静态中间继电器；
HJDZ-E240静态中间继电器；
HJDZ-E260静态中间继电器；
HJDZ-E420静态中间继电器；
HJDZ-E440静态中间继电器；
HJDZ-E600静态中间继电器；
HJDZ-E620静态中间继电器；
HJDZ-E800静态中间继电器；

一、产品概述

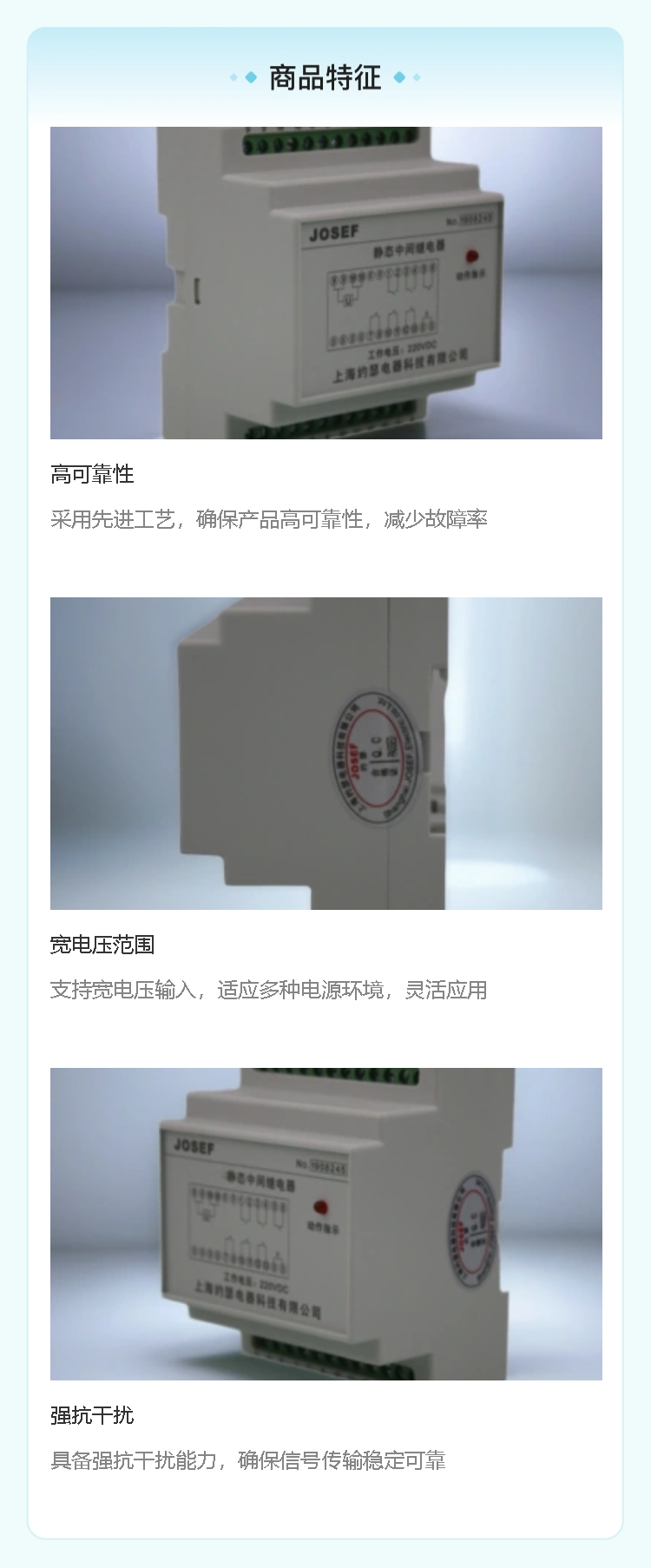

HJDZ-E620中间继电器属于静态中间继电器的一种，具有体积小巧、安装方便的特点。它可直接安装在开关柜导轨上，用于直流或交流操作的保护或自动控制回路中，以增加触点数量。

二、技术特性
触点形式：HJDZ-E620具有6个常开触点和2个常闭触点，可满足多种电路控制需求。
安装方式：采用导轨安装，便于在开关柜等电气设备中进行安装和拆卸。
额定电压：支持多种电压等级，包括直流额定电压12V、24V、48V、110V、220V可选，以及交流额定电压48V、100V、110V、220V、380V、415V可选。
动作电压：直流型继电器动作电压为70%额定电压，交流型继电器动作电压为80%额定电压。
返回值：不小于5%额定值（也有说法为不小于10%额定电压）。
动作时间：直流型继电器动作时间小于20ms（也有说法为不大于30ms），交流型继电器动作时间小于25ms（也有说法为不大于35ms）。
功耗：在交流380V时功耗小于5W，在直流220V时功耗小于3W，节能高效。
触点容量：可长期接通5A电流（L型可长期接通8A电流），在特定条件下可断开更大的负载。普通型可断开250VDC、50W直流有感负载或250VAC、250VA交流负载；L型可断开250VDC、80W直流有感负载或400VAC、400VA交流负载。

三、绝缘性能与环境条件
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ（也有说法为不小于300MΩ）。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。
环境条件：
环境温度：-15℃55℃（也有说法为-25℃+70℃）。
工作电压：不大于120%额定电压。
工作位置：任意。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
海拔高度：不大于2500米。

四、应用领域
HJDZ-E620中间继电器因其体积小巧、安装方便、性能稳定等特点，广泛应用于电厂、矿山、工业自动化控制等领域，作为保护和自动控制系统中的重要组成部分。

五、注意事项
在使用过程中，应确保继电器的接线正确、牢固，避免机械冲击或振动对继电器造成影响。
定期对继电器进行检查和维护，确保其内部元件无损坏、无松动现象。
如发现继电器动作异常或无法正常工作，应立即停机检查并排除故障。

综上所述，HJDZ-E620中间继电器以其优良的技术特性和广泛的应用领域，在电力系统和工业自动化控制中发挥着重要的作用。
