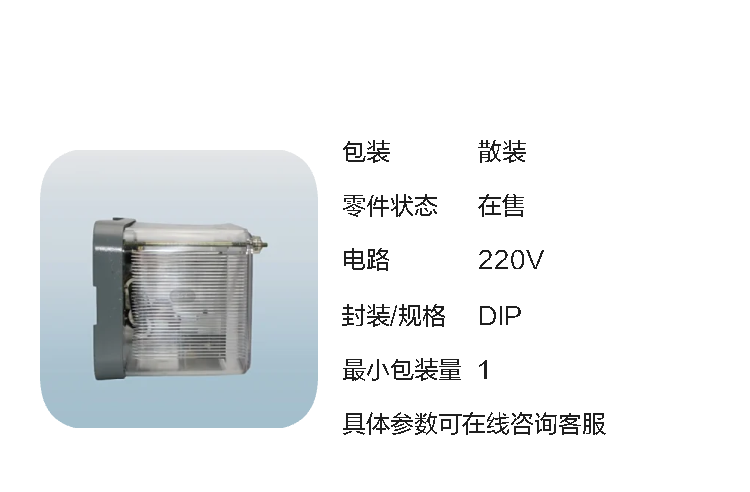

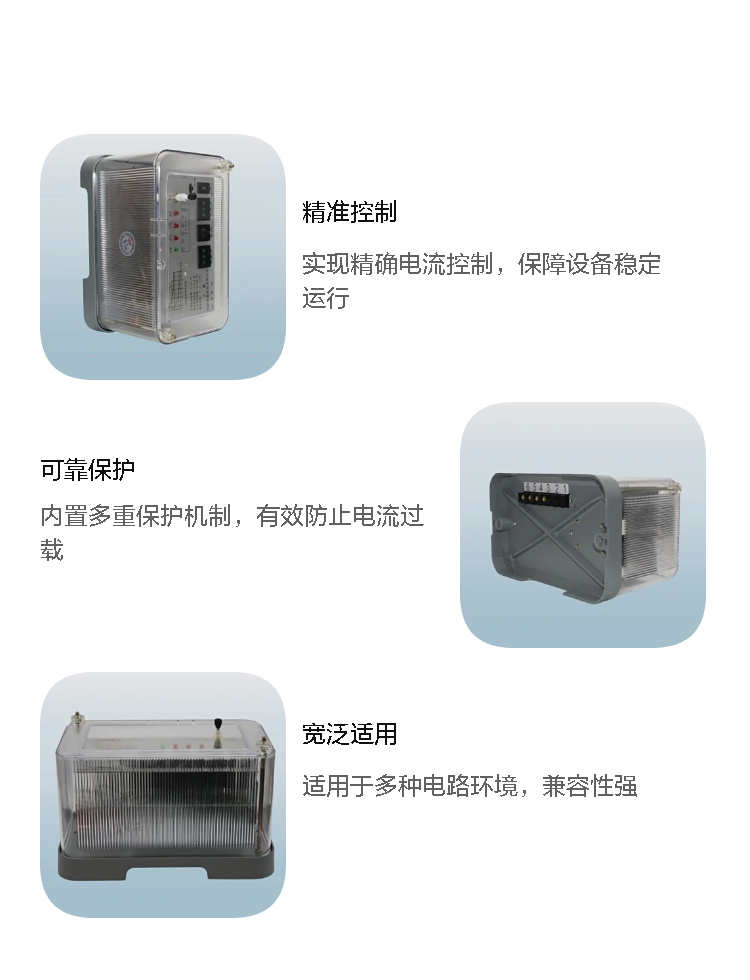

JOSEF约瑟 JL-8C/12反时限电流继电器 板后安装

系列型号：
JL-8C/11反时限电流继电器
JL-8C/12反时限电流继电器
JL-8C/12X反时限电流继电器
JL-8C/21-1反时限电流继电器
JL-8C/21-2反时限电流继电器
JL-8C/21-3反时限电流继电器
JL-8C/21-4反时限电流继电器
JL-8C/22-1反时限电流继电器
JL-8C/22-2反时限电流继电器
JL-8C/22-3反时限电流继电器
JL-8C/22-4反时限电流继电器
JL-8C/31-1反时限电流继电器
JL-8C/31-2反时限电流继电器
JL-8C/31-3反时限电流继电器
JL-8C/31-4反时限电流继电器
JL-8C/32-1反时限电流继电器
JL-8C/32-2反时限电流继电器
JL-8C/32-3反时限电流继电器
JL-8C/32-4反时限电流继电器
JL-8C/21-3-3反时限电流继电器
JL-8C/31-3-3反时限电流继电器
JL-8C/21-4-3反时限电流继电器
JL-8C/31-4-3反时限电流继电器
JL-8C/21-3-4反时限电流继电器
JL-8C/31-3-4反时限电流继电器
JL-8C/21-4-4反时限电流继电器
JL-8C/31-4-4反时限电流继电器

一、基本定义与原理
反时限特性
动作时间与电流大小成反比关系：电流越大，动作时间越短；电流接近额定值时，动作时间显著延长。这种特性模拟了电气设备的热积累过程，适用于电机、变压器等设备的过载保护。
JL-8C/12型号含义
JL：表示电流继电器（“J”为继电器，“L”为电流）。
8：可能代表设计序号或产品系列。
C：可能表示改进型或特定功能（如带延时、多曲线等）。
12：通常指额定电流或动作电流的基准值（如12A），需结合具体参数确认。

二、核心功能与作用
过载保护
当电流超过设备额定值时，继电器按反时限曲线延时动作，避免设备因长期过载而损坏。
短路保护
在严重短路时，电流远超额定值，继电器快速动作（短延时或瞬时），切断故障电路。
选择性配合
通过调整动作曲线和时间参数，与上级保护装置（如断路器）形成选择性，确保故障仅由最近保护装置切除，减少停电范围。

三、技术参数与特性
额定电流（In）
继电器正常工作的基准电流，如12A（需以产品手册为准）。
动作电流范围
通常为额定电流的1.1~10倍，可通过整定旋钮或拨码开关调整。
时间-电流特性曲线
标准反时限（I2t恒定）：动作时间与电流平方成反比，适用于热保护。
非常反时限：动作时间随电流增大更快缩短，适用于短路保护。
极端反时限：更陡峭的曲线，用于快速切断大电流故障。
延时范围
通常为0.1~60秒，可调，用于与上下级保护配合。
复位方式
手动或自动复位，自动复位需电流降至返回电流以下（如0.9In）。

四、应用场景
电机保护
防止电机因过载、堵转或相间短路损坏，常与热继电器配合使用。
变压器保护
作为过流保护的后备，防止变压器绕组过热或短路。
配电线路保护
在低压配电系统中，作为分支线路的过载和短路保护。

五、选型与使用注意事项
匹配负载特性
根据设备启动电流、运行电流和故障电流选择合适的动作曲线和整定值。
时间协调
与上级保护装置（如熔断器、断路器）的动作时间级差需≥0.5秒，避免越级跳闸。
环境适应性
选择符合工作温度、湿度、振动等要求的型号，确保可靠性。
安装与接线
电流互感器（CT）变比需与继电器额定电流匹配。
避免接线松动或接触不良，防止误动作。

六、常见问题与解决
继电器误动作
检查CT变比是否匹配。
确认负载电流是否波动过大（如谐波干扰）。
调整动作电流或延时时间。
拒动作
检查接线是否松动或断线。
确认动作电流整定值是否过高。
测试继电器机械部分是否卡涩。
