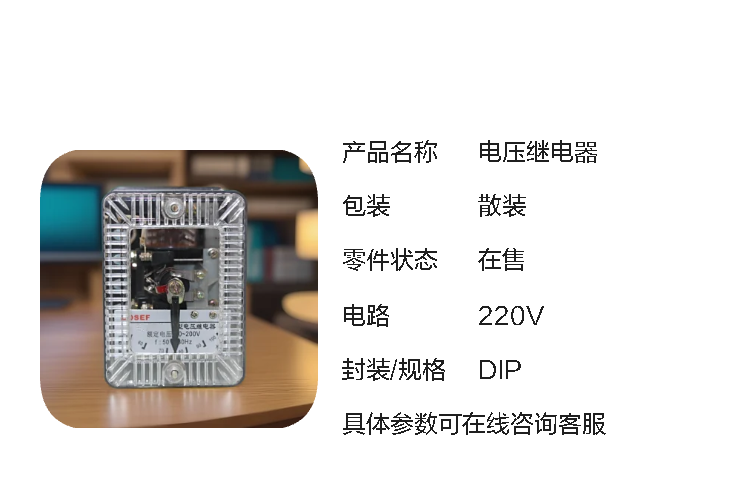

JOSEF约瑟 DJ-121电压继电器 AC110V 耐压高功耗低

系列型号：
DJ-111电压继电器
DJ-112电压继电器
DJ-121电压继电器
DJ-122电压继电器
DJ-131电压继电器
DJ-132电压继电器
DJ-131/60C电压继电器
DJ-131/60CN电压继电器

一、基本概念
电压继电器通过检测电路中的电压信号，与预设的整定值进行比较，当电压超过（过电压保护）或低于（欠电压保护）整定值时，继电器动作，驱动触点闭合或断开，从而控制断路器跳闸、发出报警信号或启动备用电源等。

二、型号含义解析
以 DJ-121 为例：

DJ：表示“电压继电器”（D为继电器，J为电压）。
121：可能代表设计序号、产品系列或功能代码（具体需参考厂家手册，如1系列、21型等）。

三、工作原理
电压检测：继电器通过电压互感器（PT）或直接接入电路，监测电压值。
比较判断：将检测到的电压与预设的整定值（动作电压）比较。
动作执行：
过电压保护：电压超过整定值时，触点动作（常闭触点断开，常开触点闭合）。
欠电压保护：电压低于整定值时，触点动作（常用于电机软启动、发电机保护等）。
电压不平衡保护：检测三相电压不平衡度，防止设备因电压不对称损坏。
返回机制：电压恢复正常后，继电器自动复位（或需手动复位）。

四、主要功能
过电压保护：防止设备因电压过高而损坏（如绝缘击穿、电机烧毁）。
欠电压保护：避免设备在低电压下运行导致效率下降或损坏（如电机堵转）。
电压消失保护：检测电源中断，触发备用电源投入或停机。
电压不平衡保护：保护三相设备免受电压不对称的影响。
延时功能：支持定时限或反时限动作，避免瞬时电压波动误动作。

五、典型应用场景
电力系统：保护发电机、变压器、输电线路的电压异常。
工业控制：保护电机、压缩机、泵等设备的电压稳定。
新能源领域：保护光伏逆变器、风电变流器的电压波动。
轨道交通：保护牵引供电系统的电压平衡。
建筑配电：保护电梯、空调等重要负载的电压安全。

六、选型注意事项
整定范围：确保动作电压覆盖被保护设备的额定电压和异常电压范围。
动作特性：根据保护需求选择定时限或反时限，避免误动作或拒动作。
触点容量：匹配控制电路的电压和电流，防止触点烧毁。
环境适应性：考虑温度、湿度、振动等条件，选择防护等级高的产品。
认证标准：符合IEC 60255、GB/T 14598等相关标准。

七、维护与故障处理
定期校验：用标准电压源测试动作值和返回系数，确保精度。
触点检查：清理氧化层，防止接触不良导致误动作。
环境监控：避免继电器受潮、过热或灰尘堆积。
常见故障：
误动作：检查整定值、PT变比或干扰源（如谐波）。
拒动作：验证电压是否达到动作值，检查触点是否粘连。
指示灯异常：更换指示灯或检查电源回路。

八、扩展功能（部分型号）
数字式电压继电器：支持通信接口（如RS485、Modbus）、事件记录、远程整定。
多功能保护：集成过电流、频率、相位保护等功能，减少设备数量。
自诊断功能：实时监测继电器内部状态，提前预警故障。
