JOSEF约瑟 JY-7GA/DK电压继电器 AC110V 板后接线 绝缘耐压高

系列型号：
JY-7GA/DK/220端子排电压继电器；
JY-7GB/DK/220端子排电压继电器；
JY-7GA/1端子排电压继电器;
JY-7GA/2端子排电压继电器;
JY-7GA/3端子排电压继电器;
JY-7GA/5端子排电压继电器;
JY-7GB/1端子排电压继电器;
JY-7GB/2端子排电压继电器;
JY-7GB/3端子排电压继电器;
JY-7GB/5端子排电压继电器;
JY-7GA/DK端子排电压继电器;
JY-7GB/DK端子排电压继电器;

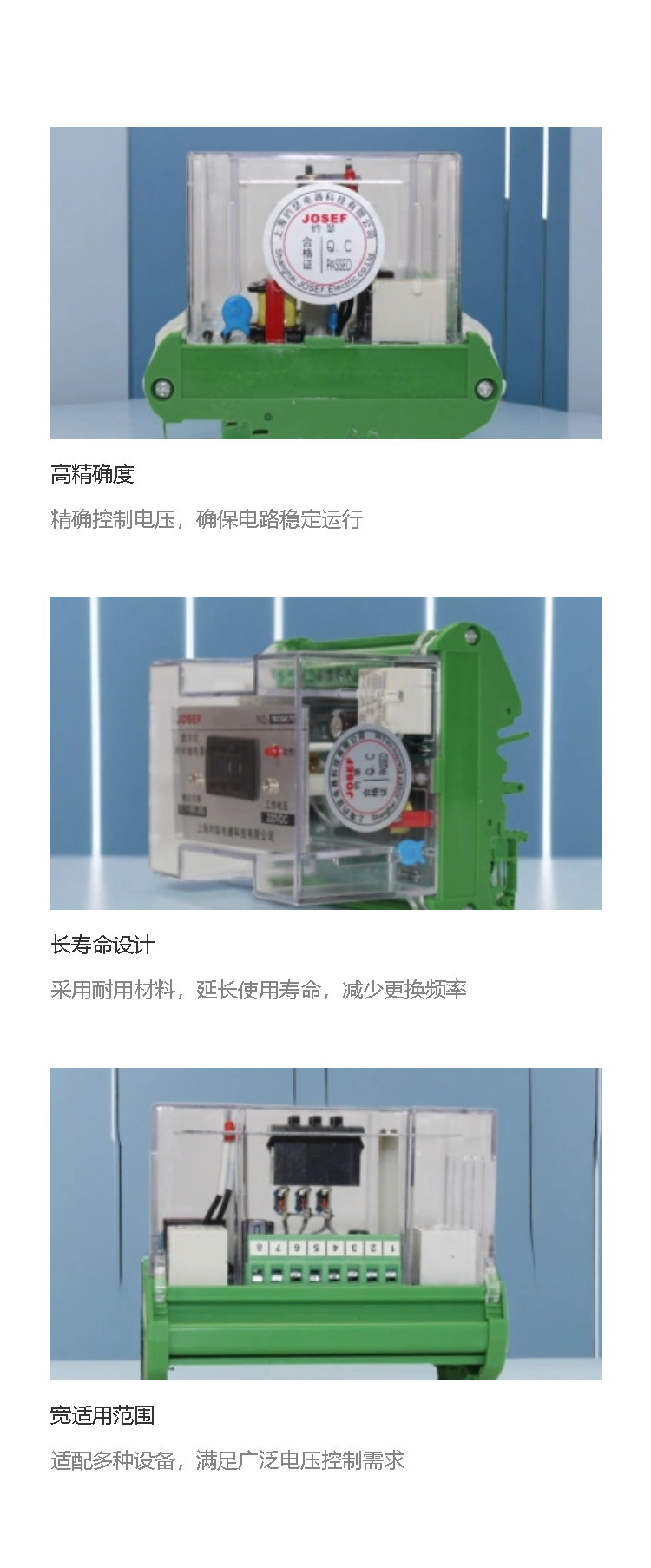

一、产品特性
高精度与宽范围整定：
JY-7GA/DK电压继电器采用三位拨盘开关整定电压值，直观方便，无需校验。
DK型（不带辅助电源）电压继电器整定范围包括19V~130V、40V~260V、200V~420V。
带辅助电源电压继电器整定范围为101~399V。
快速动作与返回：
动作时间短，欠电压继电器在0.5倍整定值时动作时间不大于20ms，过电压继电器在1.2倍整定值时动作时间不大于25ms，在2倍整定值时动作时间不大于20ms。
返回时间快，不大于27ms。
高返回系数：
欠电压返回系数为1.04~1.08，确保继电器在电压恢复时能够可靠返回初始状态。
过电压返回系数为0.92~0.96。
高可靠性：
采用集成电路静态型设计，无抖动，无拒动。
机械寿命长，一般在100万次以上；电气寿命长，一般在10万次以上。
低功耗：
功耗小于5W，有助于降低系统能耗。
多种触点形式：
提供多种触点形式，如2常开2常闭等，满足不同应用场景的需求。
导轨安装：
采用导轨安装结构，方便快捷，适用于各种控制柜和配电箱。

二、产品定位与功能
JY-7GA/DK属于静态电压继电器，专为电力系统继电保护设计，核心功能为过电压保护、欠电压保护及低压闭锁启动。其典型应用场景包括发电机、变压器、输电线路等设备的电压异常监测，通过实时检测电压值并触发保护动作，防止设备因电压异常损坏。

三、型号分类与选型建议
按辅助电源类型
无辅助电源型：整定范围19V~130V或40V~260V，适用于电压波动较小的场景。
带辅助电源型：整定范围101V~399V，辅助电源交直流通用（AC60V~260V/DC90V~300V），适用于电压波动大或需远程监控的场景。
按触点形式
2常开2常闭触点：标准配置，满足多数保护需求。
转换触点型：如JY-7GA/12、JY-7GA/22，适用于需要信号转换的复杂电路。
选型建议
若系统电压波动较小且无需远程监控，优先选择无辅助电源型（如JY-7GA/DK220），降低成本。
若系统电压波动大或需远程监控，选择带辅助电源型（如JY-7GA/DK/220），确保稳定性。
根据触点容量需求选择型号，避免超负荷运行。

四、应用场景
工业控制：用于电动机、发电机等设备的过压/欠压保护，防止设备因电压异常损坏。
电力系统：在输电线路中作为电压监测元件，保障电网安全稳定运行。
自动化设备：集成于智能控制系统中，实现电压异常时的自动切换或报警功能。
新能源领域：适用于光伏、风电等新能源发电系统，保护逆变器等设备免受电压波动影响。

五、操作方式
整定便捷性：通过三位拨码开关直接设置电压值，整定过程直观且无需专业工具。
安装方式：支持35mm标准导轨安装，节省空间且便于维护。
指示灯提示：动作状态通过指示灯直观显示，便于快速判断继电器工作状态。
