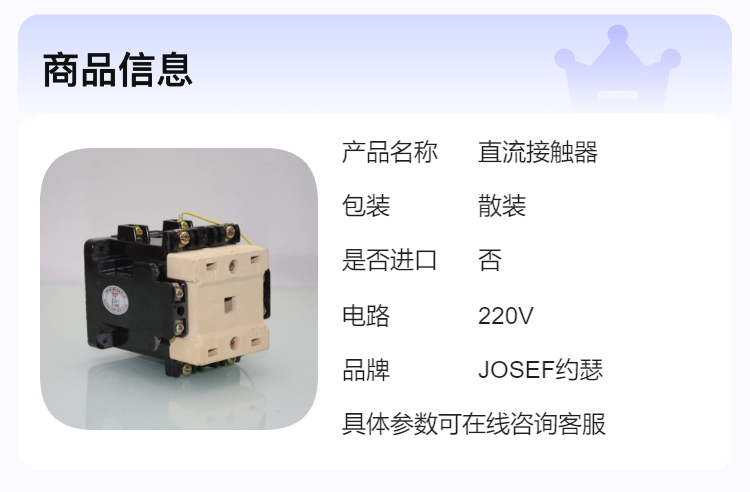

| 品牌 |
JOSEF约瑟 |
型号 |
CZ21-16 |
| 极数 |
2级 |
包装 |
散装 |
| 最小包装量 |
1 |
种类 |
直流接触器 |
| 数量 |
1件起 |
封装 |
盒装 |
| 批号 |
/ |
系列 |
CZ21 |
| 应用领域 |
机械设备 |
|
一、基本参数
产品型号：CZ21-16
额定电压：440V
额定电流：16A
二、主要用途
CZ21-16直流接触器主要适用于额定工作电压为440V、额定工作电流为16A的直流电力系统中。它常被用作接通与分断电源的设备，并且可以频繁地起动和控制直流电动机。此外，它还可以与合适的保护装置组合配套，对可能发生过负荷的电路进行保护。
三、结构特点
触点结构：接触器采用开启式，正装直动式双断点结构，主触头有二极，辅助触头设置在触头两侧。
铁心设计：接触采用“E”型铁心，并装有弹簧缓冲减振，有利于提高机器寿命。
触头材料：主触头选用银氧化锡合金，具有较高的寿命及抗熔焊性能。
灭弧方式：接触器电弧的熄灭采用恒磁磁吹，优于设置磁吹线圈的吹弧方式。在分断4le电流以下的任何电流值时，均不会出现分断困难、燃弧时间太长的情况。
四、工作原理
当接通（或分断）接触器控制线圈的控制电源时，接触器磁系统产生（或消失）电磁吸力，带动可动部分闭合（或断开），从而造成接触器的触头接通（或分断）线路的动作。
五、适用条件
安装地点：高度不超过海拔2000m。
环境温度：-25~55℃。
湿度：湿月平均相对湿度不大于90%，且平均最低温度不大于25℃。
其他条件：安装地点应无爆炸危险、无导电尘埃及足以腐蚀金属和破坏绝缘的气体；同时应无显著摇动和冲击振动，并不受雨雪侵袭。
六、注意事项
接触器可在额定工作电流和额定工作电压的85%~110%的工况下正常工作。
释放电压不高于额定工作电压的25%，不低于额定工作电压的20%。
系列型号：
CZ21-16
CZ21-25
CZ21-40
CZ21-63
CZ21-16Z
CZ21-25Z
CZ21-40Z
CZ21-63Z
