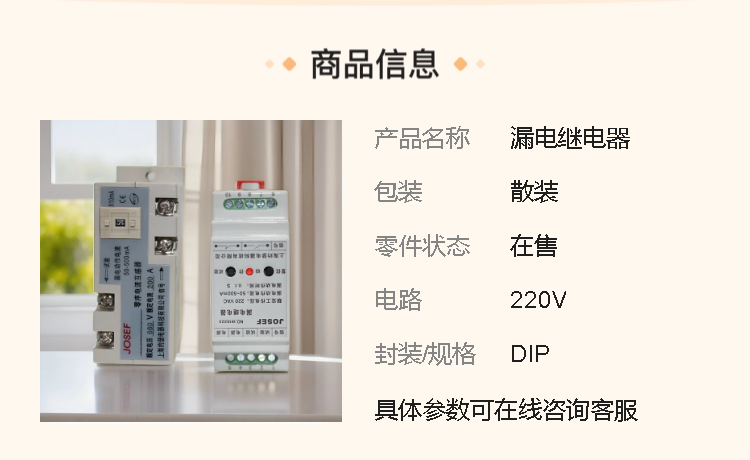

JOSEF约瑟 JD3-40F电继电器 DC110V 返回系数高

系列型号：
JD3-16F漏电继电器；
JD3-16FS漏电继电器；
JD3-25F漏电继电器；
JD3-25FS漏电继电器；
JD3-32F漏电继电器；
JD3-32FS漏电继电器；
JD3-40F漏电继电器；
JD3-40FS漏电继电器；
JD3-63F漏电继电器；
JD3-63FS漏电继电器；
JD3-100F漏电继电器；
JD3-100FS漏电继电器；
JD3-200F漏电继电器；
JD3-200FS漏电继电器；
JD3-250F漏电继电器；
JD3-250FS漏电继电器；
JD3-320F漏电继电器；
JD3-320FS漏电继电器；
JD3-400F漏电继电器；
JD3-400FS漏电继电器；
JD3-630F漏电继电器；
JD3-630FS漏电继电器；
JD3-800F漏电继电器；
JD3-800FS漏电继电器；
JD3-1000F漏电继电器；
JD3-1000FS漏电继电器；
JD3-1500F漏电继电器；
JD3-1500FS漏电继电器；

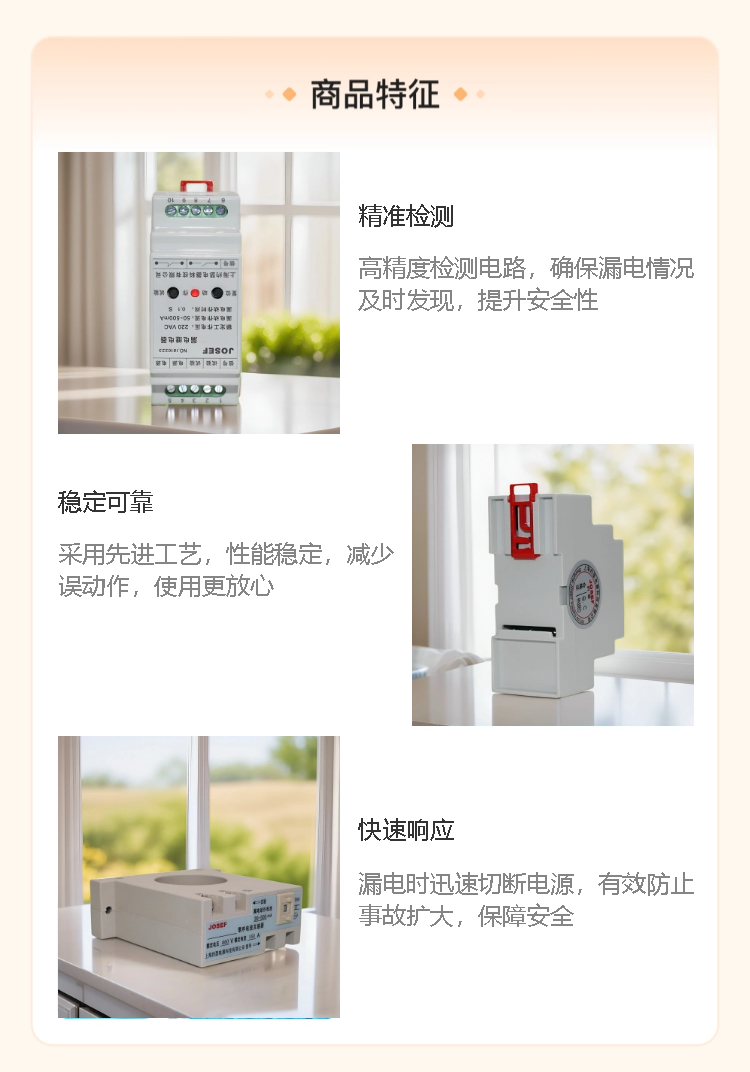

一、产品特性
漏电保护：通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，该继电器与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用。
报警功能：可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置，提高安全性。
分级保护：动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护，避免越级跳闸，提升系统稳定性。
操作简易：继电器采用导轨安装方式，安装方便，操作简单。
适应性强：能够适应各地用户的需求，可用于对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电提供间接接触保护。

二、技术参数
型号：JD3-40F
工作电压：AC220V/AC380V
动作电流：30~500mA（也有说法是50~500mA范围可调）
动作时间：
快速型：小于0.1S
延时型：0.1S、0.2S、0.5S可选
额定剩余不动作电流：通常为动作电流的50%
复归方式：手动复归
互感器孔径：提供多种规格，如25mm、45mm、100mm、150mm、200mm或方形非标等
功耗：≤5W
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境温度：-15℃~55℃（也有说法是-10℃~+50℃，部分型号支持-25℃~+70℃）
工作电压范围：不大于120%额定电压
工作位置：任意
周围磁场强度：小于0.5mT
环境相对湿度：不大于90%
大气压力：80~110KPa
海拔高度：不大于2500米

三、应用场景
JD3-40F漏电继电器广泛应用于各种需要漏电保护的场合，如：
煤矿井下配电系统：适用于无中性点接地的低压配电系统，检测漏电信号并切断故障电路，防止瓦斯爆炸等事故。
工业自动化设备：为电机、气缸等执行元件提供漏电保护，避免设备损坏或人员触电。
建筑配电系统：在住宅、商业建筑中作为分支回路保护，防止漏电引起的火灾或触电事故。
电力系统：与断路器、接触器等组合成漏电保护装置，提升电网安全性。
