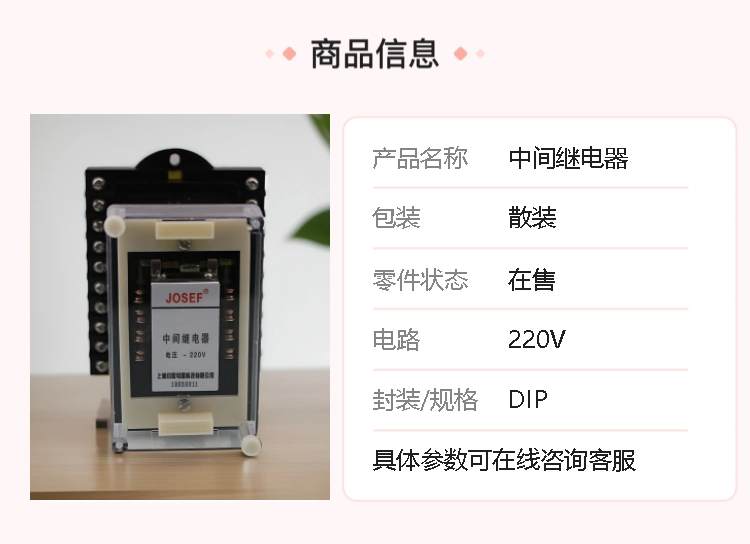

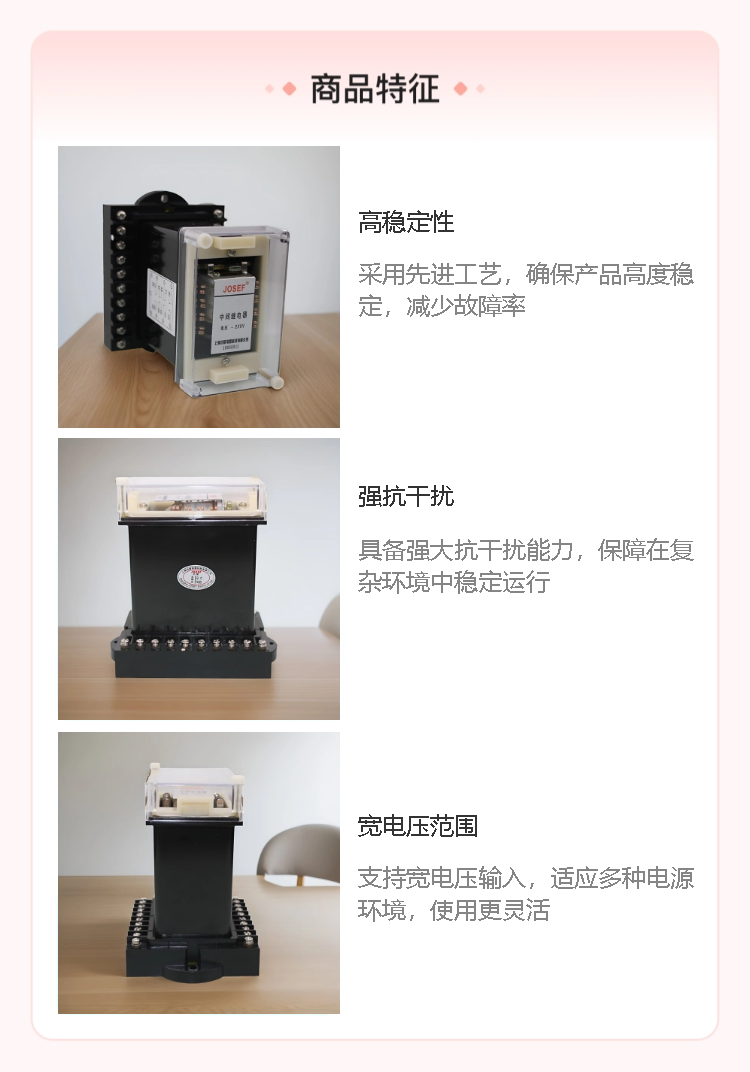

JOSEF约瑟 DZJ-217中间继电器 AC220V 板前安装

系列型号：
DZJ-201中间继电器
DZJ-202中间继电器
DZJ-203中间继电器
DZJ-204中间继电器
DZJ-205中间继电器
DZJ-206中间继电器
DZJ-207中间继电器
DZJ-208中间继电器
DZJ-209中间继电器
DZJ-210中间继电器
DZJ-211中间继电器
DZJ-212中间继电器
DZJ-213中间继电器
DZJ-214中间继电器
DZJ-215中间继电器
DZJ-216中间继电器
DZJ-217中间继电器
DZJ-218中间继电器
DZJ-219中间继电器
DZJ-220中间继电器
DZJ-221中间继电器
DZJ-222中间继电器

一、基本特性
类型：交流型中间继电器（DZJ表示交流型，DZY为直流电压型，DZL为直流电流型）。
结构：继电器为阀型电磁式继电器，线圈装在“П”型（或“U”形）导磁体上，导磁体上面有一个活动衔铁，导磁体两侧装有两排接触系统。
工作原理：当中间继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当线圈断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

二、技术参数
动作值：继电器动作电压为额定电压的30%~70%。
保持值：保持电压不大于额定保持电压的70%，保持电流不大于额定保持电流的80%。
返回值：不小于额定值的5%。
介质强度：各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，能承受2kV（有效值）、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象。
热性能：当环境温度为40℃时，电压绕组长期耐受110%额定电压，温升不大于65℃；电流绕组能耐受3倍额定电流，历时5s。
触点断开容量：在直流有感（τ=5ms）回路，U≤250V，I≤1A时，继电器主触点的断开容量为50W；在交流（cosφ=0.4）回路，U≤250V，I≤3A时为250VA。
触点的接通能力：主触点长期允许通过电流为5A，信号触点长期允许通过电流3A。

三、触点与调整
继电器的动触点与静触点的间隙不小于2mm。
动合触点的超行程为0.3mm~0.5mm，动合触点闭合后的压力不小于0.1N，动断触点压力不小于0.08N。调整动静触点的压力可改变动作值及返回值。

四、应用场景
DZJ-217中间继电器广泛应用于各种电气控制线路中，特别是在需要增加触点数量和触点容量的保护和自动控制装置中。其高可靠性、易于维护和快速响应的特点，使其成为电气控制领域中的重要组件。

五、注意事项
在使用过程中，应注意继电器的额定电流和电压，以确保其正常工作。
定期检查继电器的触点状态，防止触点虚接或粘连导致电路失控。
避免在低电压电路中长时间使用，以减少触头虚接故障的发生。

综上所述，DZJ-217中间继电器是一种性能稳定、应用广泛的电气设备，在电气控制领域发挥着重要作用。
