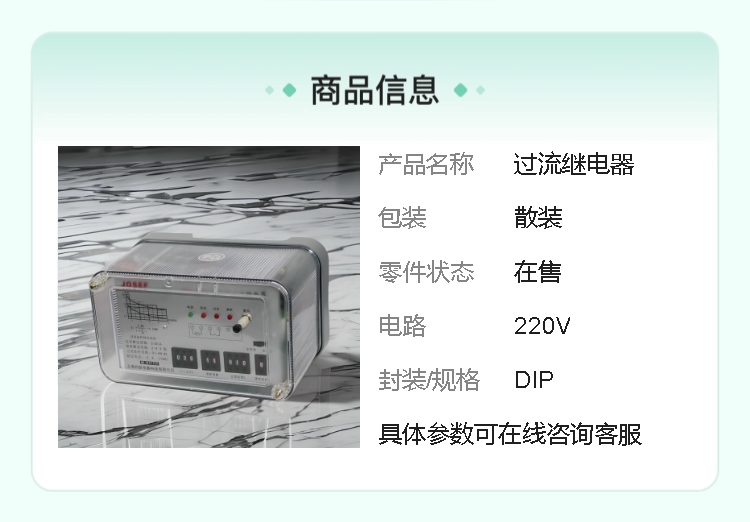

| 品牌 |
JOSEF约瑟 |
型号 |
JGL-16 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
JGL-16静态反时限过流继电器，
JGL-15静态反时限过流继电器，
JGL-14静态反时限过流继电器，
JGL-13静态反时限过流继电器，
JGL-12静态反时限过流继电器，
JGL-11静态反时限过流继电器
一、基本概述
类型：JGL-16属于静态反时限过流继电器系列，具有反时限特性。
功能：在设备过负荷或短路时，能按预定的时限可靠动作，发出信号或切除故障部分，确保电力系统的安全稳定运行。

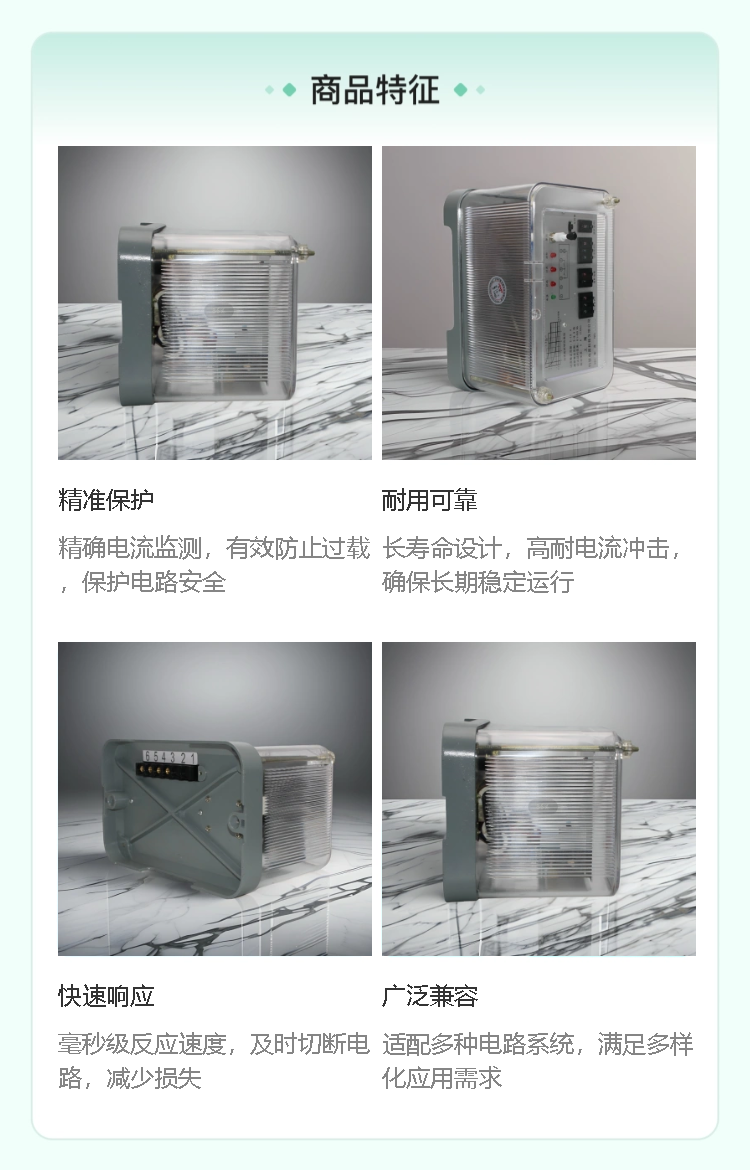

二、技术特点
集成电路设计：采用CMOS集成电路进行运算和比较，具有高精度、低功耗、动作速度快、返回系数高等优点。
数码整定：通过数码开关整定电流值，整定范围为2-9.9A，级差为0.1A，直观方便，且改变整定值无须检验。
执行标准：符合电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》和机械行业标准JB3346-83《反时限过流继电器技术条件》。
三、应用场景
主要用途：JGL-16过流继电器广泛应用于发电机、变压器、输变电线路等电力设备的保护中，作为电力系统交流回路过负荷或短路的启动元件。
特别适用：尤其适用于无直流设备的厂站，能够满足电力部压缩时间级差反措要求。
四、整定与动作
起动电流整定：通过最左一组拨码开关进行整定，整定范围为2-9.9A，级差为0.1A。
反时限特性曲线K值整定：通过最左第三组拨码开关进行整定，K值整定范围为0.1~9.9，用于调整过流动作的时间特性。
速动倍数整定：通过左第二组拨码开关进行整定，速动倍数整定范围为6倍以上，最高可达9.9倍。当电流达到设定速动倍数的整定值时，继电器将不经延时而直接动作。
五、性能参数
速动动作时间：在任一整定点上，当电流达到1.2倍速动电流时，动作时间不大于50ms。
返回系数：不小于0.9，确保继电器在故障切除后能够可靠返回。
触点容量：接通容量在直流电压不超过250V时可达10A；断开容量在电压不超过250V的感性负荷回路中可达50W。
综上所述，JGL-16过流继电器以其高精度、低功耗、动作速度快等特点，在电力系统中发挥着重要的保护作用。
