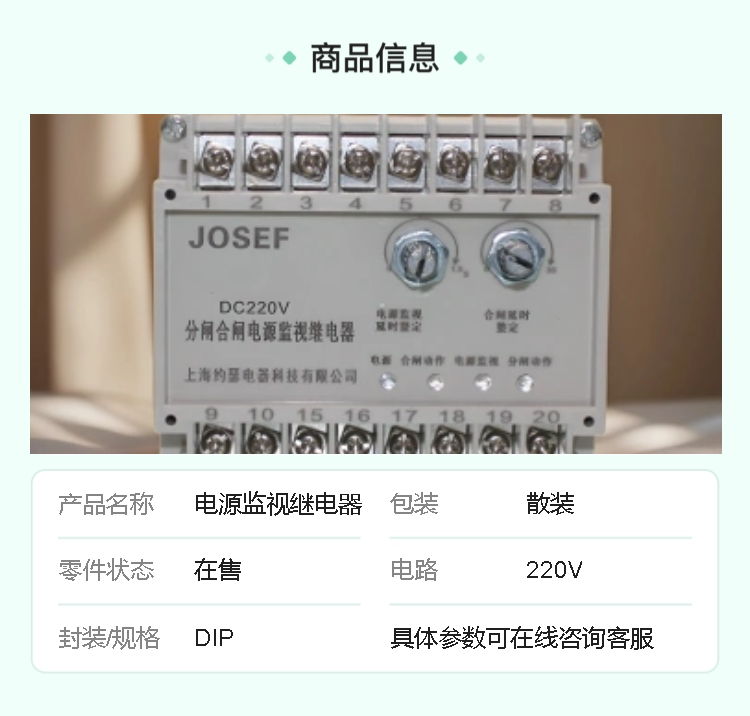

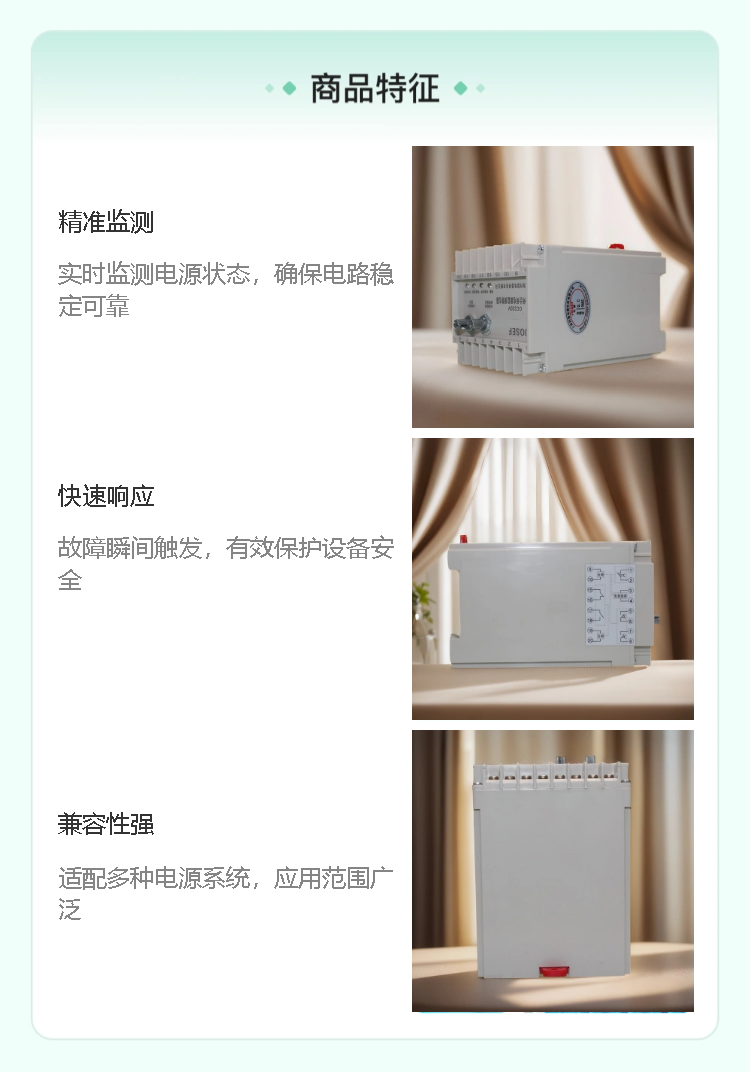

JOSEF约瑟 HJZZ-92/2电源监视继电器 220VDC 板后接线

系列型号：
HJZZ-91分闸、合闸、电源监视综合继电器
HJZZ-92/1分闸、合闸、电源监视综合装置
HJZZ-92/2分闸、合闸、电源监视综合装置
HJZZ-92/2A分闸、合闸、电源监视综合装置
HJZZ-92/3分闸、合闸、电源监视综合装置
HJZZ-93/1分闸、合闸、电源监视综合装置
HJZZ-93/2分闸、合闸、电源监视综合装置
HJZZ-93/3分闸、合闸、电源监视综合装置

一、产品概述
HJZZ-92/2电源监视继电器主要用于直流或交流操作的各种自动控制或保护线路中。它能够直接控制分闸、合闸回路，并监视控制电源的状态。此外，该继电器还方便调节合闸回路和电源监视回路出口中间继电器断电返回的延时时间。

二、主要技术参数
触点形式：2常开2常闭1转换。
动作延时：≤20ms。
额定电压：提供多种选项，包括24V、48V、110V、220V（AC/DC）。
动作值：直流电压不大于70%额定值，交流电压不大于80%额定值。
返回值：不小于10%额定值。
功耗：整体功耗小于10W。
触点容量：可长期接通5A，在特定条件下（如250VDC，τ=5ms）可断开50W直流有感负载；在另一特定条件下（如250VAC，COSΦ=0.4）可断开250VA交流负载。

三、绝缘与介质强度
绝缘电阻：继电器外壳与外露带电端子之间，使用开路电压500V的兆欧表测量时，绝缘电阻不小于一定值（不同厂家或标准可能有所不同，但通常较高，如300MΩ或10MΩ以上）。
介质强度：继电器外壳与外露带电端子之间能承受2KV（有效值）50Hz的试验电压，历时1分钟不击穿，无闪络现象。

四、使用条件与环境
环境温度：-15℃~55℃。
工作电压：不大于120%额定电压。
工作位置：任意。
周围磁场强度：小于0.5mT。
相对湿度：不大于90%（在特定温度范围内）。
大气压力：80~110KPa。
海拔高度：不大于2500米。
此外，使用环境中应无导电气体、无腐蚀性气体以及无较强振动，同时应有防雨、雪、雾、尘和风沙的设施。

五、安装与接线
HJZZ-92/2电源监视继电器通常采用导轨安装结构，具体尺寸可参考外型尺寸图。接线时应按照接线图进行，并确保接线正确无误。在订货时，需注明继电器型号规格、结构形式代号、板前或板后接线方式以及其他相关要求。

六、产品应用
HJZZ-92/2电源监视继电器广泛应用于各种电力系统和自动控制线路中，为电力系统的稳定运行提供了可靠保障。其精确的控制和监视功能使得电力系统在发生异常情况时能够迅速作出反应，从而有效避免事故的发生。

综上所述，HJZZ-92/2电源监视继电器是一款性能优越、功能全面的电力控制设备。在选购和使用时，应确保其符合相关标准和要求，并严格按照说明书进行操作和维护。
