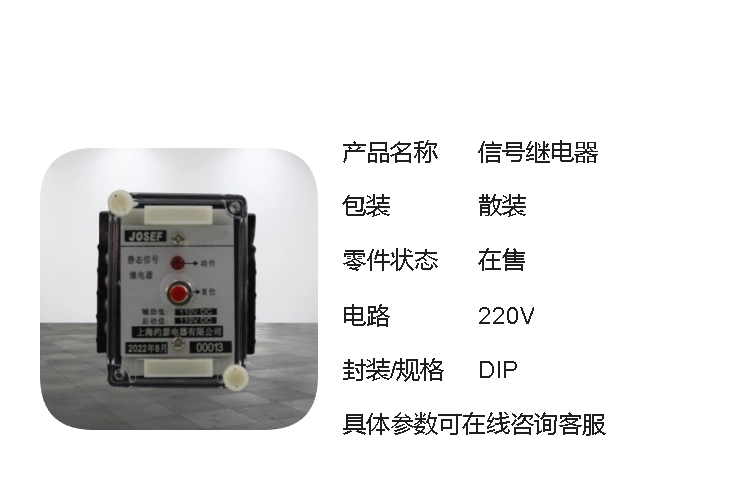

JOSEF约瑟 JX-18A/2A信号继电器 0.05A DC220V 柜门嵌入式安装

系列型号：
JX-18A/1信号继电器
JX-18A/2信号继电器
JX-18A/2A信号继电器
JX-18A/2B信号继电器
JX-18A/3信号继电器
JX-18A/2C信号继电器
JX-18B/1信号继电器
JX-18B/2信号继电器
JX-18B/3信号继电器
JX-18C/1信号继电器
JX-18C/2信号继电器
JX-18C/3信号继电器
JX-18D/1信号继电器
JX-18D/3信号继电器
JX-18E/1信号继电器
JX-18E/2信号继电器
JX-18E/3信号继电器
JX-18G/1信号继电器
JX-18G/2信号继电器
JX-18G/3信号继电器
JX-18A/2A1信号继电器
JX-18A/2A2信号继电器
JX-18B /2A1信号继电器
JX-18B/2A2信号继电器
JX-18C/2A1信号继电器
JX-18C/2A2信号继电器
JX-18E/2A1信号继电器
JX-18E/2A2信号继电器
JX-18D/2A1信号继电器
JX-18D/2A2信号继电器

一、产品概述
JX-18A/2A信号继电器适用于直流操作的继电保护和自动控制线路中，作为信号指示用。它采用导轨安装结构，具有接线方便、多个拼接、整定精度高、动作准确等特点。

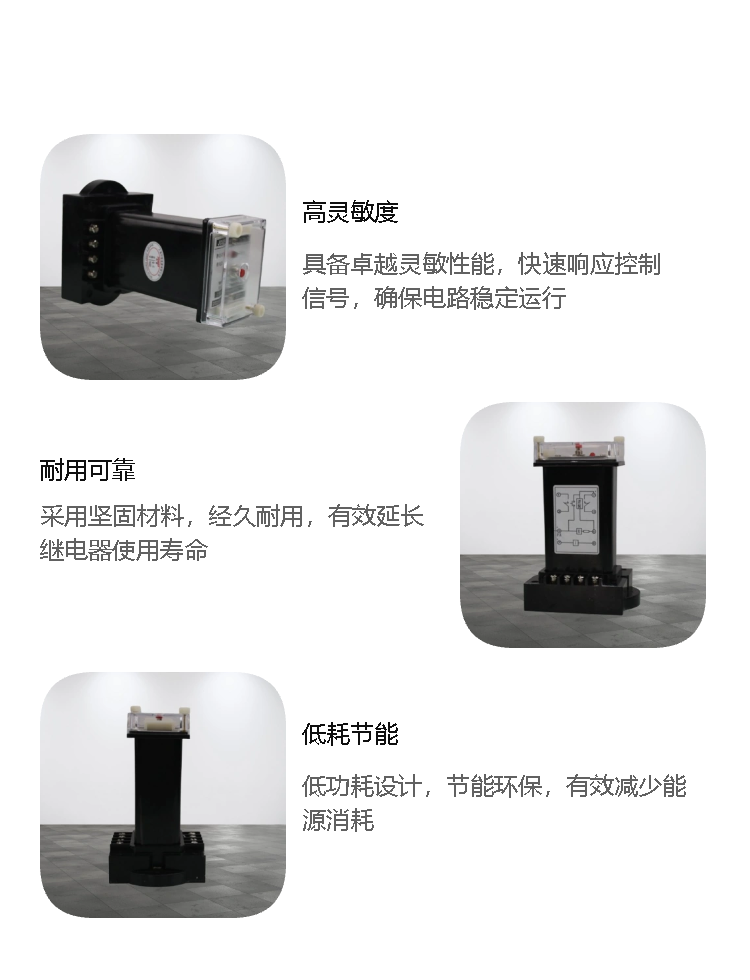

二、主要特点
宽电流动作范围：JX-18A/2A信号继电器具有宽电流动作范围，从一定的低电流值（如10mA或20mA，具体依据不同型号）至2A均能准确动作，且动作后线圈内阻极低，用户在设计中可不必考虑此因素。
多种外壳形式及端子接线：该继电器具有多种外壳形式和端子接线方式，可替代多种其他系列的信号继电器，如DX-30系列、DX-8系列等。
动作速度快：JX-18A/2A信号继电器动作速度快，能很好地与采用真空开关的跳合闸回路配合，准确反应动作信号。
手动复归功能：该继电器具有手动复归功能，方便用户在需要时进行手动操作。
防振性强：继电器设计合理，防振性强，可适应各种复杂环境。
动作指示信号鲜明：继电器动作后，指示信号鲜明，易于观察。

三、技术参数
额定电压：48V、110V、220V（DC）
额定电流：依据不同型号，额定电流范围有所不同，但一般涵盖从较低电流值（如10mA或20mA）至2A。
动作时间：动作时间迅速，一般不超过20ms。
功耗：电流型功耗接通期间小于3W，电压型功耗接通期间小于1W。
绝缘性能：绝缘电阻继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。绝缘耐压继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：环境温度-15℃～55℃；工作电压不大于120%额定电压；工作位置任意；周围磁场强度小于0.5mT；环境相对湿度不大于90%；大气压力80～110KPa；温度-25℃～+70℃；海拔高度不大于2500米。

四、应用领域
JX-18A/2A信号继电器广泛应用于电力系统中的继电保护和自动控制领域，如发电厂、变电站、输电线路等。它可用于指示和保护电路中的信号，确保电力系统的安全稳定运行。

五、注意事项
在使用JX-18A/2A信号继电器时，应确保电源电压与继电器的工作电压相匹配，以避免损坏设备。
接线时应按照产品说明书进行正确接线，确保触点连接可靠。
定期检查继电器的运行情况，如有异常应及时处理。

综上所述，JX-18A/2A信号继电器是一种性能优越、应用广泛的电力设备。在使用过程中，用户应注意遵守相关规范和注意事项，以确保设备的正常运行和安全性。
