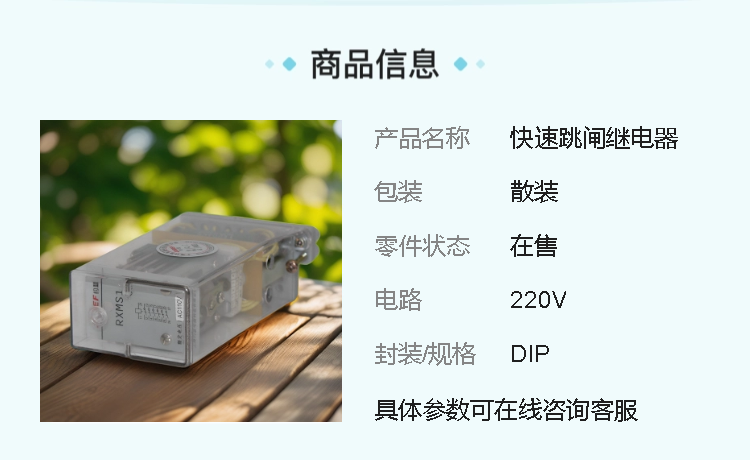

JOSEF约瑟 RXMS1-RK216 038快速跳闸继电器 抗干扰强

系列型号
RXMS1 RK 216 437快速跳闸继电器；
RXMS1 RK 216 237快速跳闸继电器；
RXMS1 RK 216 449快速跳闸继电器；
RXMS1 RK 216 249快速跳闸继电器；
RXMS1 RK 216 450快速跳闸继电器；
RXMS1 RK 216 250快速跳闸继电器；
RXMS1 RK 216 463快速跳闸继电器；
RXMS1 RK 216 263快速跳闸继电器；
RXMS1 RK 216 465快速跳闸继电器；
RXMS1 RK 216 265快速跳闸继电器；
RXMS1 RK 216 466快速跳闸继电器；
RXMS1 RK 216 266快速跳闸继电器；
RXMS1 RK 216 438快速跳闸继电器；
RXMS1 RK 216 238快速跳闸继电器；
RXMS1 RK 216 037快速跳闸继电器；
RXMS1 RK 216 049快速跳闸继电器；
RXMS1 RK 216 050快速跳闸继电器；
RXMS1 RK 216 063快速跳闸继电器；
RXMS1 RK 216 065快速跳闸继电器；
RXMS1 RK 216 066快速跳闸继电器；
RXMS1 RK 216 038快速跳闸继电器；
RXMS1 RK 216 563快速跳闸继电器；
RXMS1 RK 216 565快速跳闸继电器；
RXMS1 RK 216 663快速跳闸继电器；
RXMS1 RK 216 665快速跳闸继电器；
RXMS1 RK 216 765快速跳闸继电器；

一、主要用途
RXMS1-RK216 038快速跳闸继电器主要用于电力系统二次回路中作为出口跳闸用，确保在电力系统发生故障时能够迅速切断电路，保护设备和系统的安全。

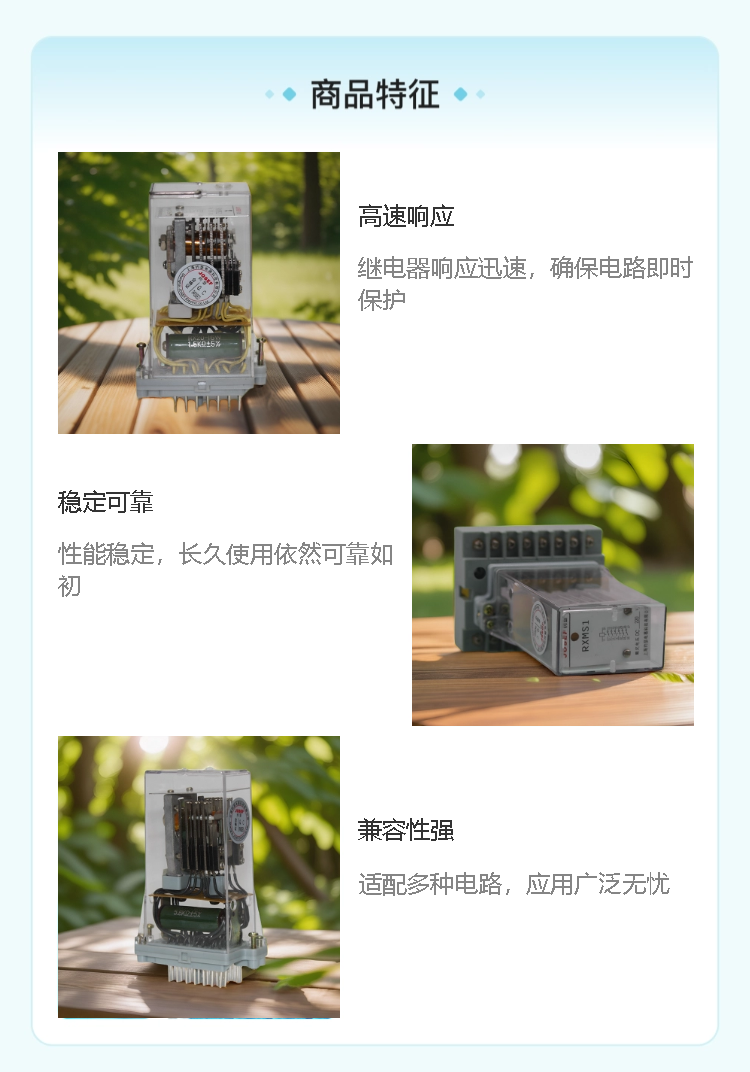

二、产品特点
动作快速：RXMS1型快速跳闸继电器的动作时间非常短，有3.5~4ms、5~5.5ms和7.5~8ms等多种规格，RXMS1-RK216 038具体动作时间可参考产品说明书或相关技术文档，能够满足不同场合下的快速跳闸需求。
试验方便：通过继电器罩壳上的小孔拨动衔铁，可以方便地试验触点的动作情况，便于后期的维护和检修。
自保功能：该继电器可以电压起动电流自保，通常具有多个电流保持绕组，确保在电路故障时能够持续保持跳闸状态。
结构可靠：RXMS1-RK216 038为电磁式继电器，由电磁系统、接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上，活动非常灵活，反作用力靠触点簧片的反力来实现，这种结构可保证继电器动作可靠、快速及低功耗。
触点可靠：触点采用双触点接触原理，提高了继电器的接触可靠性，并降低了接触电阻，提高了触点的通断能力。

三、技术参数
动作电压：小于70%额定电压。
保持电流：小于80%额定电流。
返回电压：大于5%额定电压。
动作时间：根据功耗不同而有所差异，例如功耗在6.8W时，动合触点小于4ms，动断触点小于3.5ms（具体动作时间可能因产品个体差异而略有不同，请参考产品说明书）。
触点长期允许电流：4A。
触点最大断开容量：AC 250V时为3A（功率因数=0.4），250VA；DC 250V时为1A（L/R=40ms时），30W。
绝缘耐压：50Hz，1分钟，2kV。
冲击电压：5kV。
抗震能力：能承受5~15Hz中等震级的地震波冲击。

四、使用注意事项
继电器应在额定工作电压下工作，不能取其吸合电压作为工作电压。
应尽量避免继电器触点带电切换，以提高继电器的使用寿命。
在可能的情况下，应尽量避免继电器触点工作在低电平、微电流下。
在继电器的绕组上并联一只消反峰二极管，可以解决绕组断电时产生的反电势问题。
当需要继电器去切换较大的电流时，尽量选用触点电流大的继电器，避免采用触点并联的方法。

综上所述，RXMS1-RK216 038快速跳闸继电器具有动作快速、试验方便、自保功能强、结构可靠和触点可靠等特点，是电力系统中的重要设备之一。在使用时，应严格按照产品说明书和相关标准进行操作和维护。
