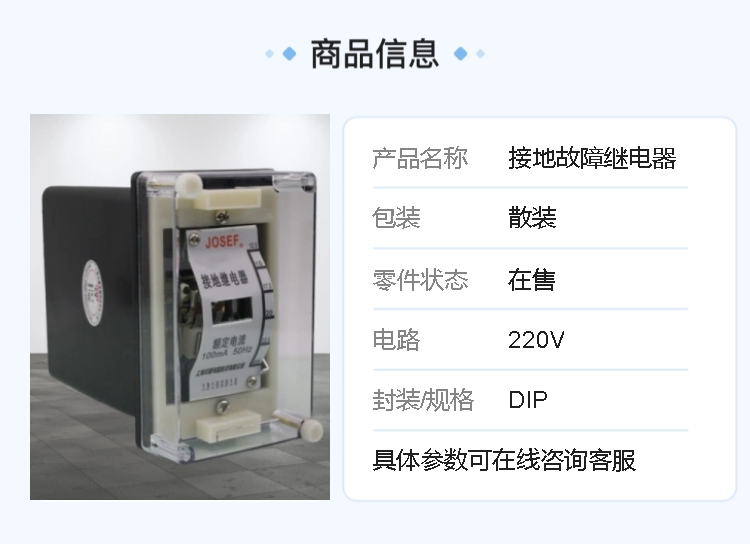

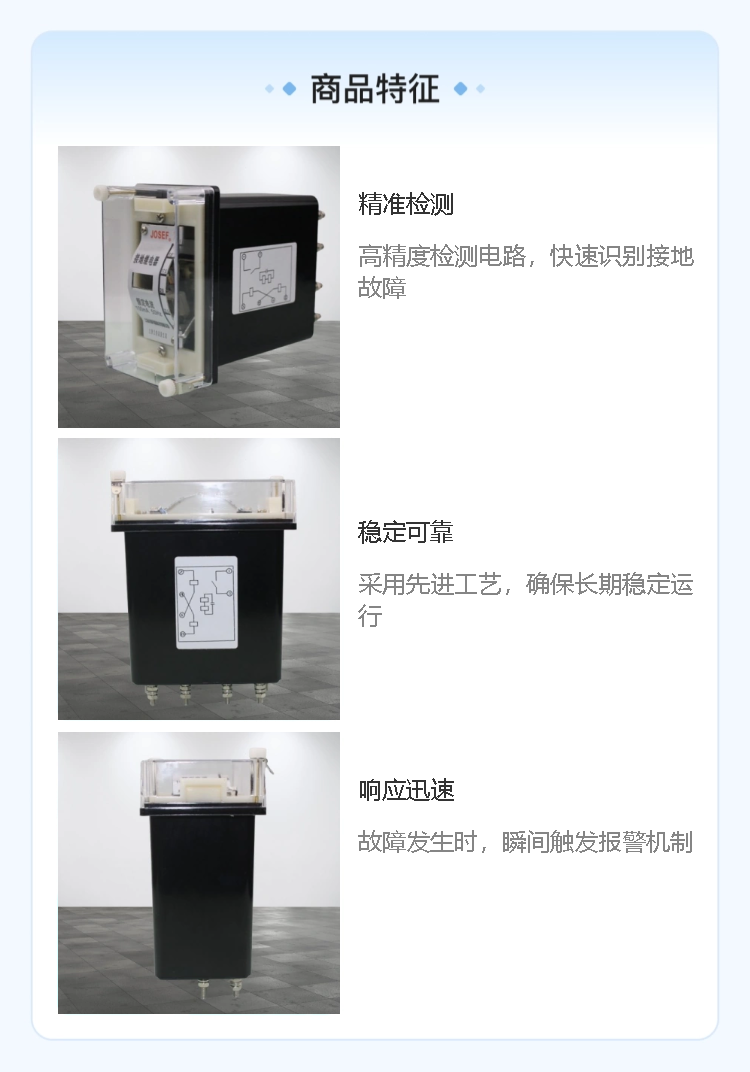

JOSEF约瑟 DD-1/60接地故障继电器 嵌入板后 A11K

系列型号：
DD-1/60接地继电器
DD-1/50接地继电器
DD-1/40接地继电器

一、主要用途
DD-1/60接地故障继电器主要用于小电流接地电力系统中的高电压三相交流发电机和电动机的接地零序过电流保护。当电力系统发生接地故障时，故障电流会通过接地电阻流回大地，导致中性点电位偏移。该继电器通过检测这个电位偏移来判断是否发生了接地故障，并发出信号使断路器动作，切断故障电路，从而保护电力系统的安全。

二、主要技术参数
额定电流：通常为100mA，但具体值可能因不同型号或应用需求而有所差异。
频率：一般为50Hz。
整定刻度误差：不大于±6%。
动作值变差：不大于6%。
返回系数：不小于0.5。
功率消耗：在最小整定电流时不大于0.015VA。
动作时间：在1.2倍整定电流时，动作时间不大于0.3s；3倍整定电流时，动作时间不大于0.1s。
触点容量：电压不大于250V，电流不大于0.5A时，继电器触点断开容量在直流有感负荷电路中间常数为5±0.75ms时为20W，在交流回路中为100VA。
介质强度：继电器电路与外壳金属之间的绝缘应耐受交流50Hz，电压2000V历时1min的试验而无击穿或闪络现象。

三、工作原理
DD-1/60接地故障继电器的核心部件是检测元件，它通常由电流互感器、电压互感器和信号处理电路组成。当电力系统发生接地故障时，故障电流通过接地电阻流回大地，导致中性点电位偏移。检测元件检测到这个电位偏移后，将其转换为电信号并传递给信号处理电路。信号处理电路对接收到的信号进行处理和判断，如果确认发生了接地故障，则发出动作信号使断路器动作，切断故障电路。

四、应用场景
DD-1/60接地故障继电器广泛应用于电力系统的各种保护和自动控制回路中，特别是在需要高灵敏度、高可靠性和快速动作的场合。例如，它可以用于发电厂、变电站、输电线路等电力系统的接地保护，以及电动机、发电机等设备的接地零序过电流保护。

五、使用注意事项
在使用DD-1/60接地故障继电器时，应确保其额定值与实际工作电压和电流相匹配，以避免因过压或过流而导致继电器损坏或无法正常工作。
应定期检查继电器的触点和线圈等部件的磨损情况，并及时更换损坏的部件以确保继电器的可靠性。
在安装和接线时，应遵循相关的电气安全规范和标准，并确保接线正确、牢固可靠。同时，应避免将继电器安装在潮湿、高温或振动等恶劣环境中，以免影响其性能和寿命。
在使用过程中，应注意观察继电器的运行状态和指示灯等信号的变化情况，及时发现并处理异常情况。

综上所述，DD-1/60接地故障继电器是电力系统中的重要保护装置之一，具有广泛的应用前景和重要的应用价值。
