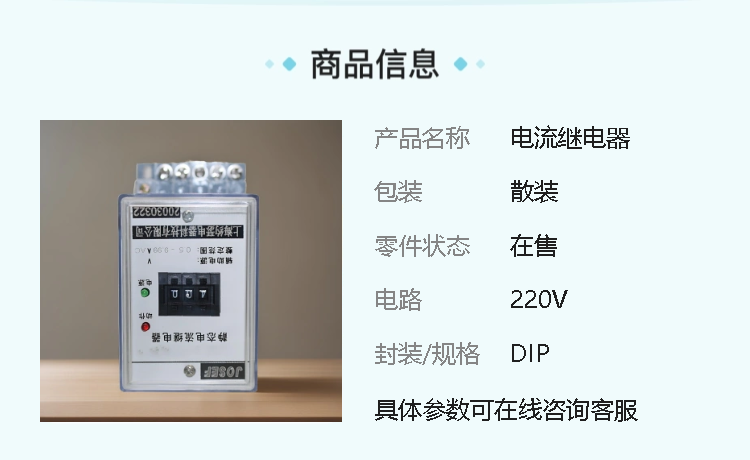

JOSEF约瑟 HWL-71电流继电器 0.5-9.99A 板前接线

系列型号：
HWL-41电流继电器
HWL-42电流继电器
HWL-43电流继电器
HWL-61电流继电器
HWL-62电流继电器
HWL-63电流继电器
HWL-71电流继电器
HWL-72电流继电器
HWL-73电流继电器
HWL-81电流继电器
HWL-82电流继电器
HWL-83电流继电器

一、产品概述
HWL-71电流继电器是一种集成电路型继电器，专为发电机、变压器和输电线设计，用于过负荷和短路保护。它具有高精度、低功耗、快速动作、高返回系数和强抗干扰能力等特点，是DL系列电磁型电流继电器的理想替代品。

二、产品特点
高精度：整定误差小，整定平均误差的绝对值不大于3%，保证了继电器在设定值附近的准确动作。
低功耗：交流回路功耗小于1.5VA（在交流额定值5A时），有助于降低系统的能耗。
快速动作：动作时间短，1.1倍整定值的动作时间不大于40ms，2倍整定值的动作时间不大于35ms，能够迅速响应电流的变化。
高返回系数：返回系数在0.85至0.95之间，确保了继电器动作的可靠性。
强抗干扰能力：采用集成电路设计，具有较强的抗干扰能力，能够在复杂的电磁环境中稳定工作。
整定方便：采用数字拨码整定电流值，改变整定值无需校验，整定范围宽，提高了工作效率。
抗震防抖动：继电器具有抗震防抖动功能，能够抵御机械振动等外界干扰。

三、技术参数
参数名称 数值
功率消耗 交流回路功耗小于1.5VA（交流额定值5A时）
整定误差 绝对值不大于3%
动作时间 1.1倍整定值的动作时间不大于40ms，2倍整定值的动作时间不大于35ms
返回系数 0.85至0.95
返回时间 不大于27ms
交流额定值 5A，50Hz（可长期接通15A电流）
整定范围 2至99.9A（具体范围可能因产品而异）

四、应用场景
HWL-71电流继电器适用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。它能够在电流超过预设值时迅速动作，切断电路或发出报警信号，以保护电路和设备免受损坏。

五、产品优势
替代传统继电器：HWL-71电流继电器可以完全替代DL系列电磁型电流继电器，提高了系统的可靠性和性能。
提高工作效率：采用数字拨码整定电流值，无需校验，整定范围宽，减少了库存量，提高了工作效率。
降低能耗：低功耗设计有助于降低系统的能耗，符合节能环保的要求。

六、注意事项
安装与使用：请按照产品说明书进行安装和使用，确保接线正确、牢固。
环境要求：继电器应在规定的温度范围内工作，避免暴露在潮湿、腐蚀性气体或强磁场环境中。
定期检查：定期检查继电器的运行状态，确保其正常工作。如发现异常，请及时联系供应商或专业技术人员进行维修或更换。

七、总结
HWL-71电流继电器是一种性能优越、可靠性高的集成电路型继电器，适用于发电机、变压器和输电线的过负荷和短路保护装置中。它具有高精度、低功耗、快速动作、高返回系数和强抗干扰能力等特点，是DL系列电磁型电流继电器的理想替代品。在实际应用中，应根据具体需求选择合适的型号和规格，并按照产品说明书进行安装和使用。
