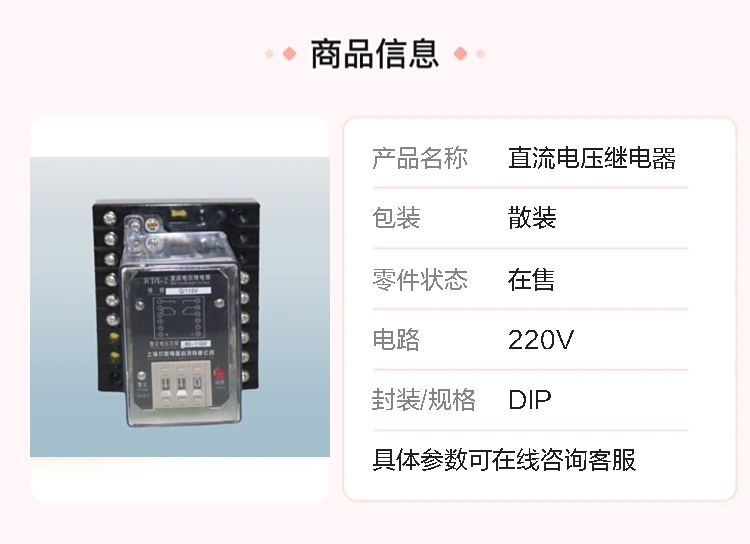

JOSEF约瑟 JCDY-2/Q48V直流电压继电器 耐压高误差小

系列型号：
JCDY-2/G220V直流电压继电器
JCDY-2/Q220V直流电压继电器
JCDY-2/G110V直流电压继电器
JCDY-2/Q110V直流电压继电器
JCDY-2/G48V直流电压继电器
JCDY-2/Q48V直流电压继电器

一、基本概念
JCDY-2/Q48V直流电压继电器是一种用于监测直流电路电压的继电器，当电路中的直流电压达到或超过预设的阈值（过电压或欠电压）时，继电器会动作，通过触点闭合或断开来控制电路的通断，从而实现保护或控制功能。其型号中的“JCDY-2”通常表示继电器的类型和系列，“Q48V”则明确指出了该继电器适用于48V直流电压系统。

二、工作原理
电磁式直流电压继电器：
电压感应：继电器内部包含电压线圈，当直流电压施加到线圈上时，会产生磁场。
动作机构：磁场作用于衔铁，使衔铁克服弹簧力而运动。当电压达到或超过动作值时，衔铁带动触点闭合或断开。
返回机制：当电压降低到返回值以下时，弹簧力使衔铁返回原始位置，触点状态也随之恢复。
静态电子式直流电压继电器：
电压采样：通过电阻分压或电压互感器对直流电压进行采样。
比较判断：采样电压与预设的阈值进行比较，当电压超过或低于阈值时，触发电子电路。
触点控制：电子电路控制触点的闭合或断开，实现保护或控制功能。静态电子式继电器通常具有更高的精度和更快的响应速度。

三、技术参数
额定电压：48V直流，表示继电器正常工作时的电压值。
动作电压：
过电压动作值：使继电器动作的最小过电压值，如55V、60V等，可根据实际需求设定。
欠电压动作值：使继电器动作的最大欠电压值，如40V、36V等，同样可根据实际需求设定。
返回电压：继电器动作后，电压降低到某一值时，继电器返回原始状态的电压值。
动作时间：从电压达到动作值到继电器触点动作的时间，通常很短，以毫秒计。
返回时间：从电压降低到返回值以下到继电器触点返回原始状态的时间。
触点容量：表示触点能够承受的最大电流和电压值，如10A/250VAC、5A/30VDC等。
功耗：继电器在工作时的功率消耗，通常很低，以瓦计。
工作温度范围：继电器能够正常工作的温度范围，如-25℃～+55℃。

四、应用场景
直流电源系统：在直流电源系统中，监测电源电压的稳定性，防止过电压或欠电压对设备造成损害。
蓄电池组：监测蓄电池组的电压，防止过充或过放，延长蓄电池的使用寿命。
直流电动机：保护直流电动机免受电压异常的影响，确保电动机的正常运行。
新能源领域：在太阳能、风能等新能源发电系统中，监测直流侧电压，确保系统的稳定运行。
工业自动化：在工业自动化控制系统中，监测直流电压信号，实现设备的保护和控制。

五、选型注意事项
额定电压与动作电压：根据被保护设备的额定电压和可能出现的最大过电压或最小欠电压值，选择合适的额定电压和动作电压范围。
触点容量：根据控制电路的电流和电压值，选择触点容量足够的继电器，以确保触点的可靠动作和长期使用寿命。
动作时间与返回时间：根据保护需求选择合适的动作时间和返回时间，以确保继电器能够及时响应电压异常并恢复原始状态。
环境条件：考虑继电器的工作环境温度、湿度、振动等条件，选择适应性强、可靠性高的产品。例如，在高温或潮湿环境中，应选择具有相应防护等级的继电器。
品牌与质量：选择知名品牌、质量可靠的产品，以确保继电器的性能和寿命。同时，应关注产品的售后服务和技术支持情况。
