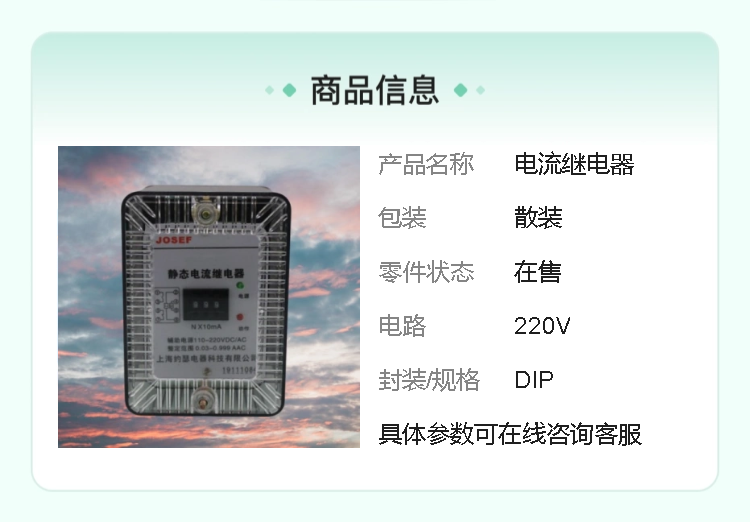

JOSEF约瑟 JL-8B/322DK电流继电器 整定范围：1-6A 板前接线

系列型号：
JL-8B/344DK不带辅助电源电流继电器
JL-8B/343DK不带辅助电源电流继电器
JL-8B/342DK不带辅助电源电流继电器
JL-8B/341DK不带辅助电源电流继电器
JL-8B/334DK不带辅助电源电流继电器
JL-8B/333DK不带辅助电源电流继电器
JL-8B/332DK不带辅助电源电流继电器
JL-8B/331DK不带辅助电源电流继电器
JL-8B/324DK不带辅助电源电流继电器
JL-8B/323DK不带辅助电源电流继电器
JL-8B/322DK不带辅助电源电流继电器
JL-8B/321DK不带辅助电源电流继电器
JL-8B/314DK不带辅助电源电流继电器
JL-8B/313DK不带辅助电源电流继电器
JL-8B/312DK不带辅助电源电流继电器
JL-8B/311DK不带辅助电源电流继电器
JL-8B/244DK不带辅助电源电流继电器
JL-8B/243DK不带辅助电源电流继电器
JL-8B/242DK不带辅助电源电流继电器
JL-8B/241DK不带辅助电源电流继电器
JL-8B/234DK不带辅助电源电流继电器
JL-8B/233DK不带辅助电源电流继电器
JL-8B/232DK不带辅助电源电流继电器
JL-8B/231DK不带辅助电源电流继电器

一、主要用途
JL-8系列DK型不带辅助电源电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。该继电器可替代DL-10、DL-20、DL-30电磁型电流继电器。

二、技术特点
采用CMOS集成电路：进行运算和比较，具有精度高、防抖动、整定范围宽、动作速度快、返回系数高、功耗低的特点。
增加新型壳体：SJ-4新型壳体，35mm标准导轨安装，外形紧凑，安装方便。
数字式拨轮开关：采用数字式拨轮开关来整定定值，操作简便。

三、技术参数
触点容量：在电压不大于250V时，触点连续接通电流为5A；在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W；在电压不大于250V时，功率因数COSФ为0.4的交流电路中，可分断200VA。
整定范围：0.560A，级差为0.1A（另一说法为0.11.0Ue）。
动作时间：1.2倍整定电流时，动作时间不大于25mS；2倍整定电流时，动作时间不大于20mS。
返回系数：过电流继电器为0.90.97；欠电流为1.051.15。整定误差小于2%。
功耗：继电器动作时，功耗小于5W；继电器不动作时，功耗小于4W。
触点寿命：电寿命106次。
绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。
介质强度：继电器各带电端子连在一起，对外露非带电端子或外壳之间能承受有效值为2000V、50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。

四、工作条件
额定辅助电源：无（因为是不带辅助电源电流继电器）。
额定输入电流：可能包括0.1~5A、0.1~9.99A、0.1~50A等多种范围。
额定频率：50Hz。
工作环境：温度-10℃+40℃，湿度5%95%无凝露。
储存环境：温度-25℃+70℃，湿度5%95%无凝露。

五、应用领域
JL-8B/322DK电流继电器因其高性能和可靠性，广泛应用于核火电厂、冶金石化等工业领域，为电力系统的安全运行提供重要保障。

六、价格与购买
JL-8B/322DK电流继电器的价格可能会因供应商、购买数量、购买时间等因素而有所不同。建议直接联系供应商或制造商获取最新的价格信息。同时，在购买时请确保选择正规渠道和优质产品，以确保产品的质量和性能。

综上所述，JL-8B/322DK电流继电器是一款具有高精度、高可靠性、安装方便等特点的继电保护元件，适用于各种电力系统中的过负荷和短路保护。
