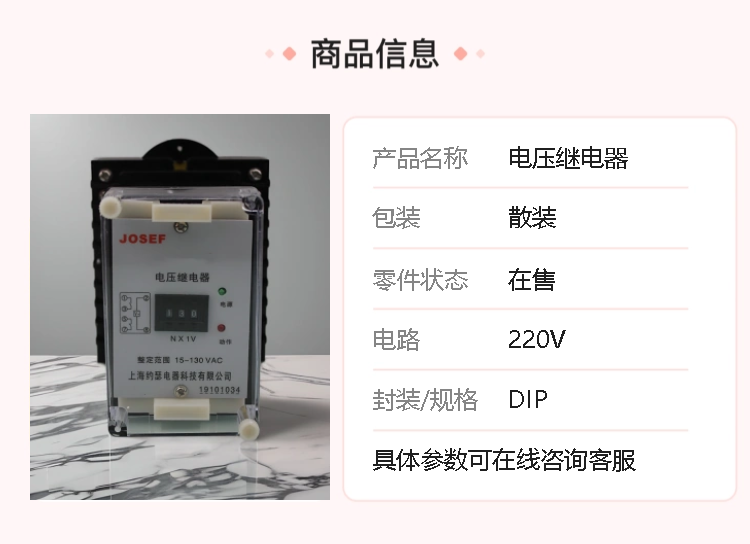

JOSEF约瑟 JY-7A/5DK电压继电器 AC110V 板后接线

系列型号：
JY-7A/1DK不带辅助电源电压继电器
JY-7B/1DK不带辅助电源电压继电器
JY-7A/2DK不带辅助电源电压继电器
JY-7B/2DK不带辅助电源电压继电器
JY-7A/3DK不带辅助电源电压继电器
JY-7B/3DK不带辅助电源电压继电器
JY-7/1DK/120不带辅助电源电压继电器
JY-7/2DK/220不带辅助电源电压继电器
JY-7/2DK/002不带辅助电源电压继电器
JY-7/3DK/002不带辅助电源电压继电器
JY-7/3DK/220不带辅助电源电压继电器
JY-7/3DK/310不带辅助电源电压继电器
JY-7/3DK/120不带辅助电源电压继电器
JY-7A/1DKQ不带辅助电源电压继电器
JY-7B/1DKQ不带辅助电源电压继电器
JY-7A/2DKQ不带辅助电源电压继电器
JY-7B/2DKQ不带辅助电源电压继电器
JY-7A/3DKQ不带辅助电源电压继电器
JY-7B/3DKQ不带辅助电源电压继电器
JY-7A/5DK不带辅助电源电压继电器
JY-7B/5DK不带辅助电源电压继电器

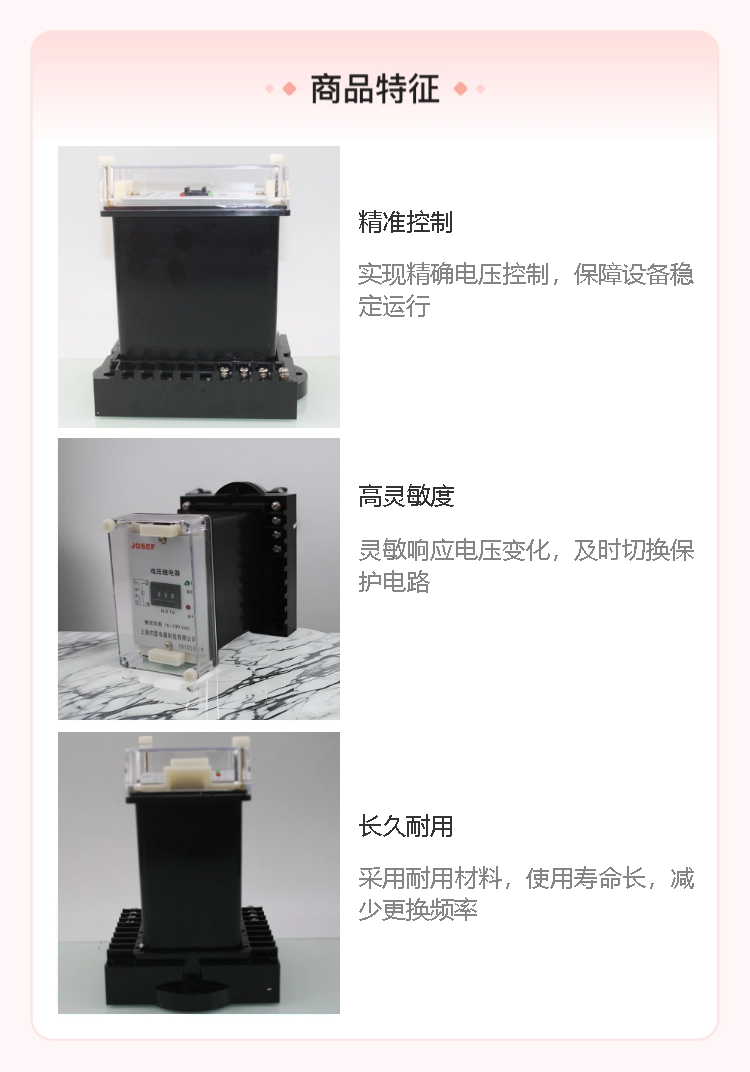

一、产品特点
高精度整定：采用三位拨码开关整定电压值，级差为1V，直观方便，无需校验。
宽整定范围：整定范围通常为19V~130V或40V~260V，也可根据用户需求进行定制。
高返回系数：欠电压继电器返回系数为1.04~1.08，过电压继电器返回系数为0.93~0.97。
动作时间短：欠电压继电器0.5倍整定值的动作时间不大于20ms；过电压继电器1.2倍整定值的动作时间不大于25ms，2倍整定值的动作时间不大于20ms。
返回时间短：返回时间不大于27ms。
高可靠性：无抖动、无拒动、动作快，设有专门电路，保证在上电瞬间和不稳定时封锁出口，避免误动作。
低功耗：最大功耗不大于5W。
强抗干扰能力：符合DL478-92《静态继电保护及安全自动装置通用技术条件》。

二、主要技术参数
电压整定范围：19V~130V或40V~260V（也可定制其他范围）。
触点容量：
继电器输出电路的触点能断开电压不大于250V的直流有感负荷电路（时间常数为5±0.75ms）为50W。
电压不大于250V的交流电路（功率因数COSΦ为0.4±0.1）为250VA。
继电器触点可长期接通5A。
电寿命：不低于10^5次。
介质强度：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V（有效值），50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。
绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ（部分资料为不小于10MΩ，具体以实际产品为准）。
工作环境条件：
温度范围为-15℃~55℃（部分资料为-10℃~+50℃）。
相对湿度不大于90%。
海拔高度不大于2500m（部分资料为不大于2000m）。
周围磁场强度小于0.5mT。

三、应用场景
JY-7A/5DK电压继电器广泛应用于发电机、变压器、输电线路的继电保护装置中，作为过压或欠压的闭锁启动元件。它能够在检测到电压异常时，及时发出信号或触发保护措施，确保电力系统的安全稳定运行。
