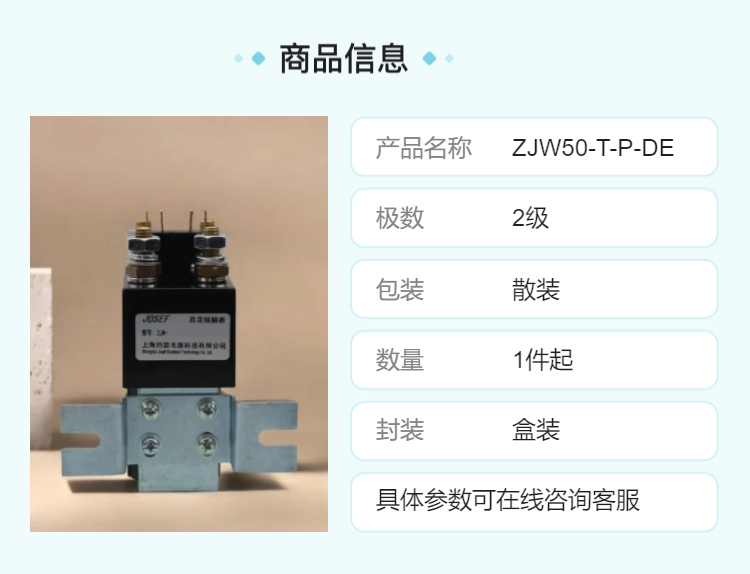

| 品牌 |
JOSEF约瑟 |
型号 |
ZJW50-T-P-DE |
| 控制电压范围 |
不大于80 |
触点电流额定值 |
200A |
| 极数 |
2级 |
包装 |
散装 |
| 数量 |
1件起 |
封装 |
盒装 |
| 批号 |
/ |
种类 |
直流接触器 |
| 系列 |
ZJW系列 |
|
一、基本参数
型号：ZJW50-T-P-DE
线圈额定电压：6~220V（不同来源的信息可能有所差异，但均在此范围内）
线圈功耗：59W（也有信息表明可能为2527W，这可能与不同批次或定制需求有关）
主触点额定电流：连续50A、断续200A
触点电路额定电压：6~80V DC
二、性能特点
动作特性：冷态吸合时间不大于30ms，释放时间也不大于30ms。冷态吸合电压不大于66%Us，冷态释放电压在5%Us至30%Us之间。
机械寿命：可达10万次
电寿命：可达2万次
抗电强度：50Hz/100V AC 1min
在额定电流下触点接触压降：不大于80mV
三、构造与原理
构造：主要由电磁机构（包括衔铁、静铁心、线圈和释放弹簧）、触点系统（常开触头和常闭触头）和灭弧装置组成。
原理：当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作。常闭触头断开，常开触头闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，触头复原。
四、应用场景
ZJW50-T-P-DE直流接触器经常运用于电动机控制，也可用作控制工厂设备、电热器、工作母机和各样电力机组等电力负载。其控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。
