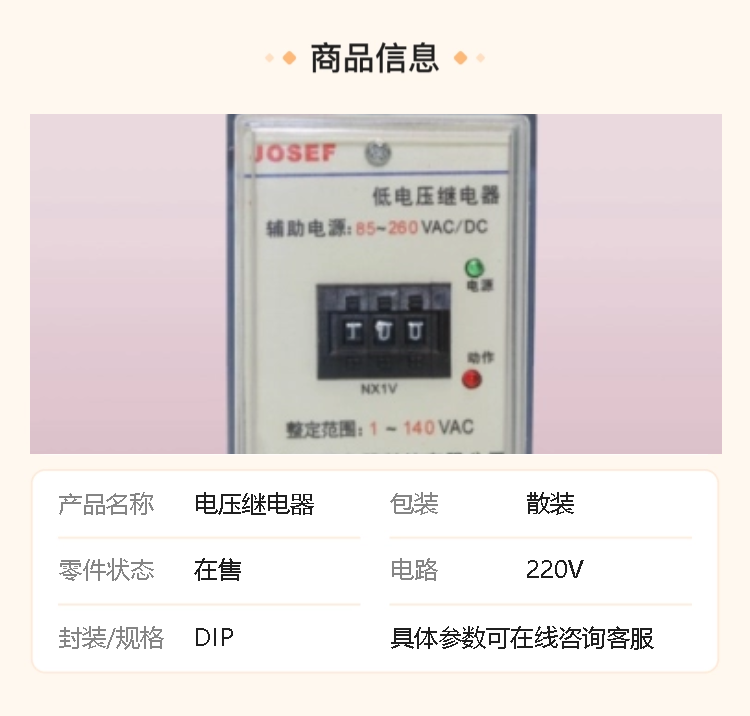

JOSEF约瑟 JY-1C/1电压继电器 110VDC 板后接线

系列型号：
JY-1A/1电压继电器；
JY-1A/2电压继电器；
JY-1B/1电压继电器；
JY-1B/2电压继电器；
JY-1C/1电压继电器；
JY-1C/2电压继电器；
JY-1G/1电压继电器；
JY-1G/2电压继电器；

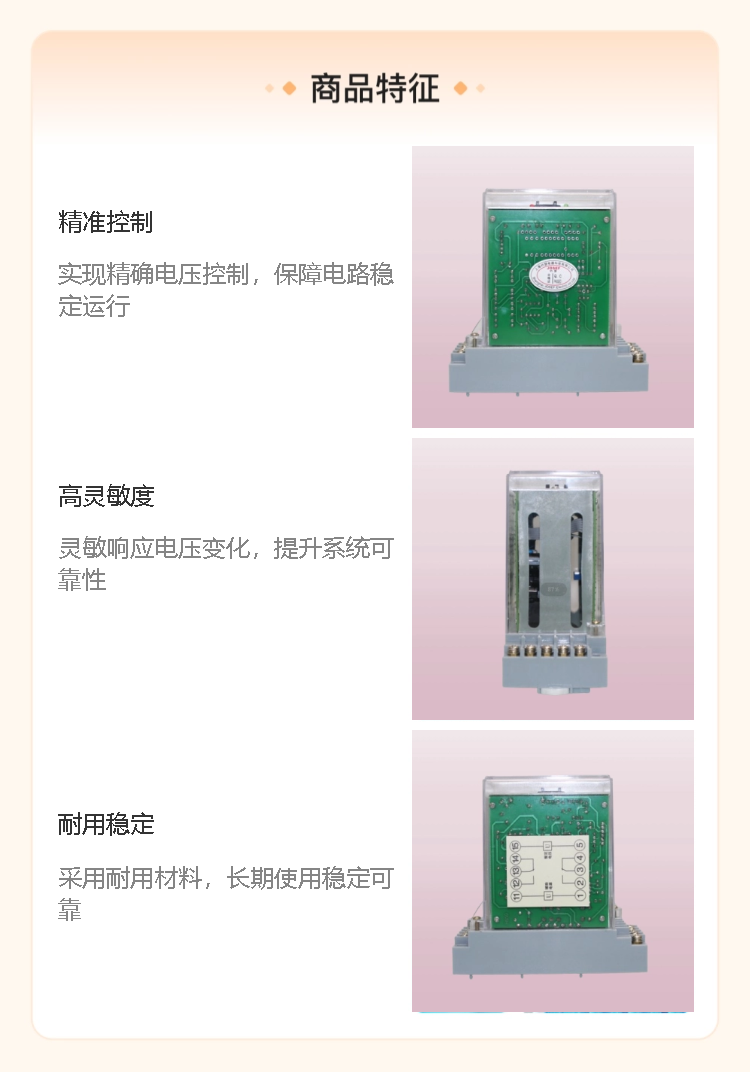

一、主要特点
静态型设计：JY-1C/1 电压继电器采用集成电路构成执行回路，无需机械触点，提高了可靠性和稳定性。
瞬动特性：继电器在检测到电压变化时能够迅速动作，确保保护装置的及时响应。
宽整定范围：继电器的整定范围宽，可根据实际需求进行调整，满足不同应用场景的需求。
低功耗：在额定辅助直流电压下，继电器动作前功耗不大于 3W，动作后功耗不大于 6W，降低了能源消耗。
信号指示灯监视：继电器的直流电源和出口继电器配有信号指示灯，便于用户实时了解继电器的工作状态。

二、技术参数
额定交流电压：100V、400V
频率：50Hz
额定辅助直流电压：48V、110V、220V
整定范围：1~240V；40~440V
动作时间：
过电压-1.2 倍整定值时：动作时间不大于 50ms
低电压-0.8 倍整定值时：动作时间不大于 50ms
返回时间：
过电压-电压瞬时变化从 1.2 倍整定值至零时不大于 50ms
低电压-电压瞬时变化从 0.8 倍至 1.2 倍整定值时不大于 50ms
动作一致性：不大于 1%
定值误差：不大于 ±5%
返回系数：过电压不小于 0.9，低电压不大于 1.1
触点容量：当时间常数为 5ms 的电感性负载时，继电器触点断开容量为交流电压 250V 时电流不大于 2A，直流电压为 24V 时电流不大于 5A

三、应用场景
JY-1C/1 电压继电器主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的动作元件。它能够在电压异常时迅速动作，切断故障电路，保护电力设备和系统的安全稳定运行。

四、使用条件
大气压：80kPa~106kPa
环境温度：-10℃~+50℃
空气相对湿度：不高于 90%（月平均最低温度 20℃）
使用环境：不允许有较强的外磁感应强度、导电尘埃、破坏金属和绝缘的腐蚀性气体、爆炸危险及充满尘埃的介质、较严重的霉菌存在、较强的振动与冲击等。同时，使用地方应当有防雨、雪、风沙装置及没有充满水蒸汽。

五、绝缘与介质强度
绝缘电阻：继电器外壳与各端子间，以及电气上无联系的各电路之间的绝缘电阻不小于 300MΩ。
介质强度：继电器外壳与各端子间，以及电气上无联系的各电路之间的绝缘强度，应能承受 2kV、50Hz 交流电压，历时 1min 无闪络与击穿现象。同组接点间应能承受 1kV、50Hz 交流电压，历时 1min 无闪络与击穿现象。

六、抗干扰性能
JY-1C/1 电压继电器符合 GB7261 和 GB6261《静态继电器及保护装置的电气干扰试验》标准，具有较强的抗干扰性能。
