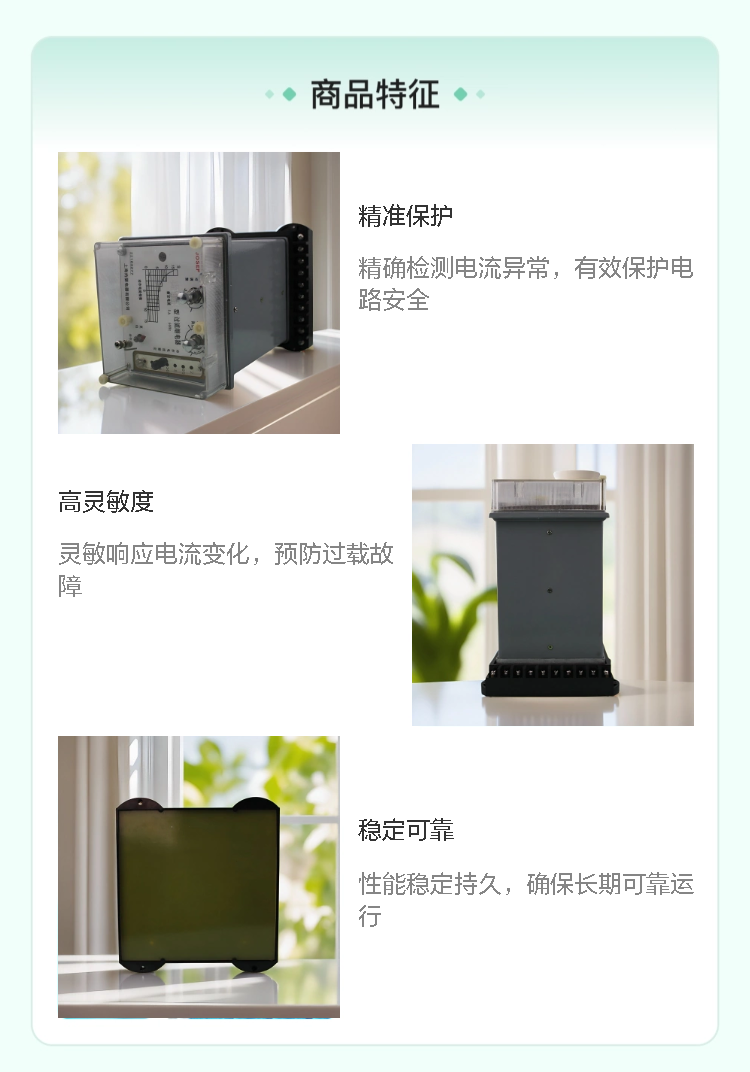

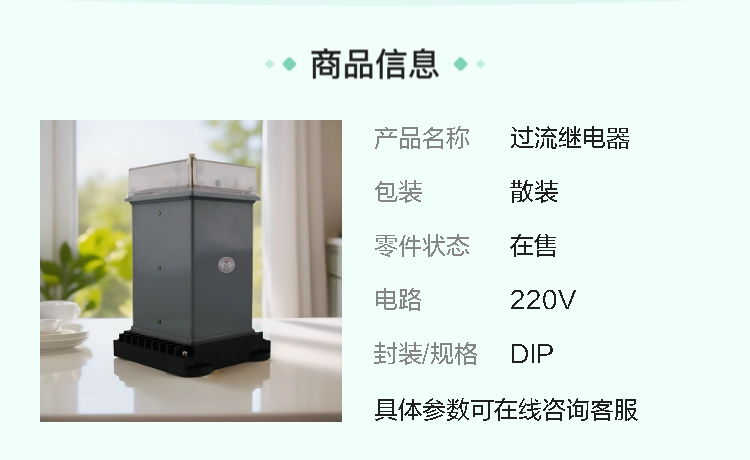

JOSEF约瑟 LL-12/10过流继电器 AC110V 板后接线安装

系列型号：
LL-11过流继电器；
LL-12过流继电器;
LL-13过流继电器;
LL-14过流继电器;
LL-11/5过流继电器;
LL-11/1过流继电器;
LL-11/10过流继电器;
LL-12/5过流继电器;
LL-12/1过流继电器;
LL-12/10过流继电器;
LL-13/5过流继电器;
LL-13/1过流继电器;
LL-13/10过流继电器;
LL-14/5过流继电器;
LL-14/10过流继电器;
LL-14/1过流继电器;
LL-11/10A过流继电器
LL-11/5A过流继电器
LL-12/10A过流继电器
LL-12/5A过流继电器
LL-13/10A过流继电器
LL-13/5A过流继电器
LL-14/10A过流继电器
LL-14/5A过流继电器
LL-11A过流继电器
LL-12A过流继电器
LL-13A过流继电器
LL-14A过流继电器
LL-11A/5过流继电器
LL-11A/10过流继电器
LL-12A/5过流继电器
LL-12A/10过流继电器
LL-13A/5过流继电器
LL-13A/10过流继电器
LL-14A/5过流继电器
LL-14A/10过流继电器

一、基本信息
型号含义
“LL” 通常代表过流继电器（不同厂家可能有细微差异，但这是较为常见的表示方式），用于明确该继电器的主要功能是对过电流进行监测和保护。
“12” 可能是该系列产品的特定型号标识，用于区分同系列不同规格或功能的产品。它可能与继电器的设计版本、适用电压范围、触点数量或容量等特性相关。例如，某些系列中不同数字可能代表不同的额定电流范围或附加功能。
“10” 一般表示该继电器的额定电流为 10A。这是继电器在正常工作条件下能够长期承受的电流值，是选型时的重要参考参数。

二、工作原理
LL - 12/10 过流继电器基于电磁感应原理工作，具体过程如下：

电流感应与磁场产生：当电流通过继电器的电流线圈时，会在其周围产生磁场。根据安培定律，磁场强度与通过线圈的电流大小成正比。例如，当电流为 5A 时产生的磁场强度是电流为 2.5A 时的两倍。
电磁力与动作触发：随着电流增大，磁场强度增强，产生的电磁吸力也会增大。继电器内部有一个反力弹簧，它提供一定的反作用力。当电磁吸力克服反力弹簧的反作用力时，继电器的衔铁会动作。衔铁的动作会带动触点系统改变状态，常开触点闭合，常闭触点断开。
复位过程：当电流减小到一定程度，电磁吸力不足以克服反力弹簧的反作用力时，衔铁在反力弹簧的作用下复位，触点系统恢复初始状态。例如，当电流从过流状态降低到正常工作电流以下时，继电器就会复位。

三、应用场景
电力系统保护
线路保护：在电力传输线路中，当发生短路等故障时，电流会急剧增大。LL - 12/10 过流继电器可以检测到过电流，并及时动作，触发断路器跳闸，切断故障电路，保护电力设备和线路的安全。例如，在 10kV 配电线路中，若某段线路发生短路，电流可能瞬间达到几十甚至上百安培，继电器动作保护线路。
变压器保护：变压器在运行过程中，如果负载过大或发生内部故障，电流会异常增大。该继电器可以监测变压器的电流，当电流超过设定值时，动作切断电源，防止变压器损坏。
电机控制
过载保护：电机在运行过程中，如果负载过大，电流会增大。LL - 12/10 过流继电器可以监测电机电流，当电流超过额定值一定时间后，动作切断电机电源，防止电机因过载而损坏。例如，在起重机的电机控制系统中，当起重机提升过重的货物时，电机电流增大，继电器可保护电机。
堵转保护：当电机发生堵转时，电流会急剧增大到额定电流的数倍。继电器可以快速检测到这种过电流情况，并采取保护措施，避免电机因长时间堵转而烧毁。

四、选型要点
电流范围匹配：根据实际电路中需要监测的电流范围选择合适额定电流的继电器。要确保继电器在正常工作电流下不会误动作，同时在过电流时能可靠动作。例如，如果电路的正常工作电流为 8A，选择额定电流为 10A 的 LL - 12/10 过流继电器是合适的。
动作特性：了解继电器的动作电流、返回电流和动作时间等特性，确保其满足系统的保护要求。例如，对于对动作时间要求较高的系统，应选择动作时间较短的继电器。
触点容量：根据所控制电路的电流和电压选择合适触点容量的继电器。避免触点因过载而烧毁，影响系统的正常运行。如果所控制电路的电流为 3A，电压为 AC220V，那么触点容量至少应为 AC220V/3A。
环境适应性：考虑继电器的工作环境，如温度、湿度、振动等因素。选择能够在相应环境下稳定工作的继电器，以确保其可靠性和使用寿命。例如，在高温、高湿的工业环境中，需要选择具有良好防护性能的继电器。
