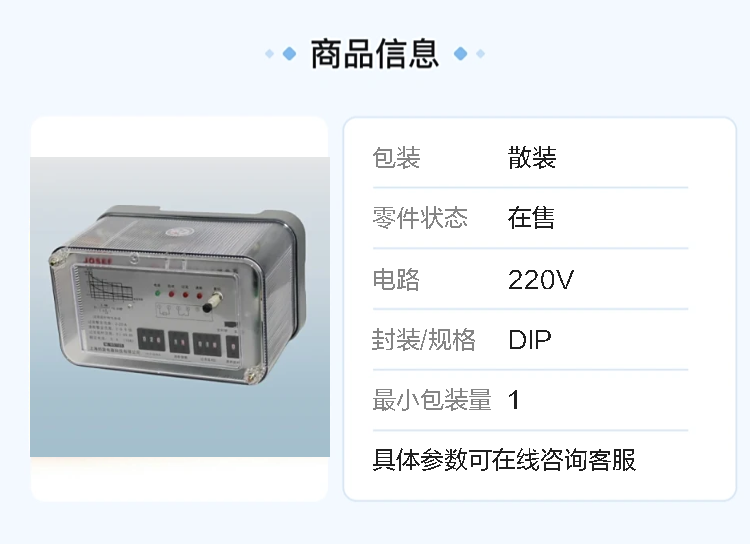

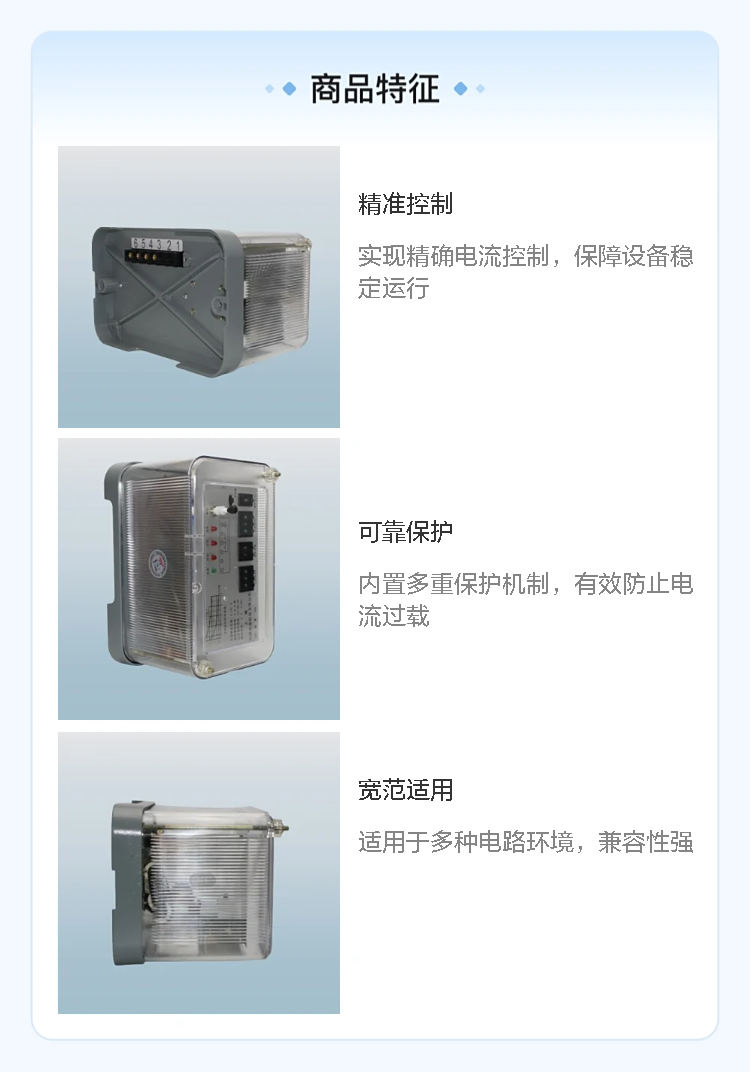

JOSEF约瑟 JL-8C/11反时限电流继电器 耐压高功耗低

系列型号：
JL-8C/11反时限电流继电器
JL-8C/12反时限电流继电器
JL-8C/12X反时限电流继电器
JL-8C/21-1反时限电流继电器
JL-8C/21-2反时限电流继电器
JL-8C/21-3反时限电流继电器
JL-8C/21-4反时限电流继电器
JL-8C/22-1反时限电流继电器
JL-8C/22-2反时限电流继电器
JL-8C/22-3反时限电流继电器
JL-8C/22-4反时限电流继电器
JL-8C/31-1反时限电流继电器
JL-8C/31-2反时限电流继电器
JL-8C/31-3反时限电流继电器
JL-8C/31-4反时限电流继电器
JL-8C/32-1反时限电流继电器
JL-8C/32-2反时限电流继电器
JL-8C/32-3反时限电流继电器
JL-8C/32-4反时限电流继电器
JL-8C/21-3-3反时限电流继电器
JL-8C/31-3-3反时限电流继电器
JL-8C/21-4-3反时限电流继电器
JL-8C/31-4-3反时限电流继电器
JL-8C/21-3-4反时限电流继电器
JL-8C/31-3-4反时限电流继电器
JL-8C/21-4-4反时限电流继电器
JL-8C/31-4-4反时限电流继电器

一、技术特性解析
反时限动作原理
动作时间与电流大小成反比关系，符合IEC 60255标准中的反时限曲线（如IEC标准曲线、极反时限曲线等）。例如，当电流为额定值的2倍时，动作时间可能为10秒；当电流增至5倍时，动作时间缩短至1秒以内。
核心参数
额定电流（In）：通常为5A或1A，需与电流互感器（CT）二次侧匹配。
动作电流整定范围：如0.8In~1.2In（过载保护）或2In~10In（短路保护）。
时间整定范围：通过拨码开关或电位器调整，典型范围为0.1s~60s。
返回系数：一般≥0.85，确保故障切除后继电器可靠复位。
附加功能
瞬动单元：部分型号配备速断保护，用于快速切除严重短路故障。
信号输出：提供干接点或电信号输出，用于触发报警或跳闸回路。
自检功能：监测继电器内部电路状态，提高可靠性。

二、典型应用场景
电动机保护
防止电机因过载、堵转或相间短路导致损坏。例如，在风机、水泵等设备中，通过反时限特性匹配电机的热耐受曲线。
线路保护
用于中低压配电线路的过电流保护，与定时限继电器配合实现分级保护，避免越级跳闸。
变压器保护
作为变压器后备保护，与差动保护、瓦斯保护协同工作，应对过载或外部短路故障。
电容器组保护
防止电容器因过电流导致过热或击穿，尤其适用于无功补偿装置。

三、选型与配置要点
电流匹配
根据CT变比选择继电器额定电流。例如，CT变比为100/5A时，继电器额定电流应选5A。
曲线选择
一般反时限（IEC标准）：适用于大多数过载保护场景。
极反时限：动作时间更短，适用于短路保护。
长反时限：适用于需要延长动作时间的特殊场景。
整定计算
动作电流：按设备额定电流的1.1~1.2倍整定（过载）或2~5倍整定（短路）。
动作时间：根据设备热耐受时间或上下级保护配合时间差确定。
环境适应性
选择符合工作温度范围（-25℃~+55℃）、防护等级（如IP40）的产品，确保户外或恶劣环境下的可靠性。

四、安装与调试注意事项
接线规范
电流输入端子需牢固连接，避免接触电阻导致测量误差。
辅助电源（如24V DC）需独立供电，防止与控制回路共用电源引发误动。
参数校验
使用继电保护测试仪注入模拟电流，验证动作值和时间精度是否符合整定要求。
抗干扰措施
远离强电磁场源（如大功率变频器）。
信号线采用屏蔽电缆，并单端接地。

五、常见问题与解决
继电器误动
检查CT二次侧是否开路或负载不平衡。
确认辅助电源电压波动是否在允许范围内（±10%）。
拒动故障
验证整定值是否与实际需求匹配。
检查动作时间曲线设置是否正确。
接点烧蚀
降低接点负载电流（建议≤5A）。
选用带灭弧装置的继电器型号。

六、行业发展趋势
随着智能电网建设推进，JL-8C/11等传统继电器正逐步向数字化、网络化升级，例如：
集成通信模块（如RS485、Modbus），实现远程监控与参数整定。
嵌入自诊断算法，提前预警潜在故障。
支持与SCADA系统联动，提升保护系统的智能化水平。
