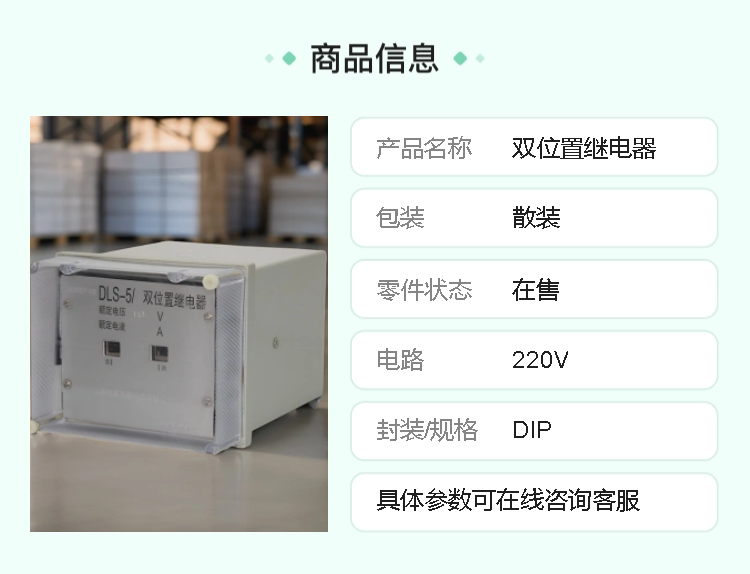

| 品牌 |
JOSEF约瑟 |
型号 |
DLS-5/2G |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
DLS-5/1电磁式双位置继电器;
DLS-5/2电磁式双位置继电器;
DLS-5/3电磁式双位置继电器;
DLS-5/2G电磁式双位置继电器;
一、概述
DLS-5/2G双位置继电器具有两个稳定状态，能够实现切换与保持功能，适用于需要在两个位置自保持的系统。它广泛应用于各种需要自保持与切换功能的保护与自动控制场合。
二、主要特点
结构特点：
产品的铁芯呈“山”字形，两边柱上装有线圈，永磁铁位于铁芯的中柱，触点分布于两边，并有位置指示机构。
产品装在JKQ-3/4壳体中，通过把手可自由地从壳体中拔出，实现可操作性与灵活性。
工作原理：
基于电磁力与磁通相互作用。
当左边柱上的线圈供给正确极性的直流电时，在铁芯中产生了与永磁铁磁通方向相反的磁通。当线圈所产生的电磁力大于永磁铁的吸力时，衔铁被斥开并与左边柱铁芯闭合，此时永磁铁产生的磁通经中柱、衔铁右半部、铁芯右边柱、磁轭板形成闭合磁路，并使衔铁保持新的稳定状态。同时，与左边柱上线圈串联的触点断开，线圈电源被切断。
当铁芯右边柱上的线圈供给正确极性的直流电时，工作过程与上述相反，产品又回到原来的稳定状态。
技术数据：
动作值：动作电压不大于70%UN，动作电流不大于90%IN。
动作时间：在施加额定值下，动作时间不大于50ms。
三、应用范围
DLS-5/2G双位置继电器适用于大气压力为80110kPa、空气相对湿度不大于90%（25℃）、周围介质温度为-25+40℃的环境中。同时，使用地点不得有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有较严重的霉菌。此外，使用地点应具有防御雨、雪、风、沙的设施，且不允许有较强的外磁感应强度。
四、订货须知
在订购DLS-5/2G双位置继电器时，需注明继电器型号、结构形式及接线方式，例如双位置继电器DLS-5/2G等。
综上所述，DLS-5/2G双位置继电器是一种高性能、高可靠性的保护与自动控制元件，广泛应用于各种工业领域。
