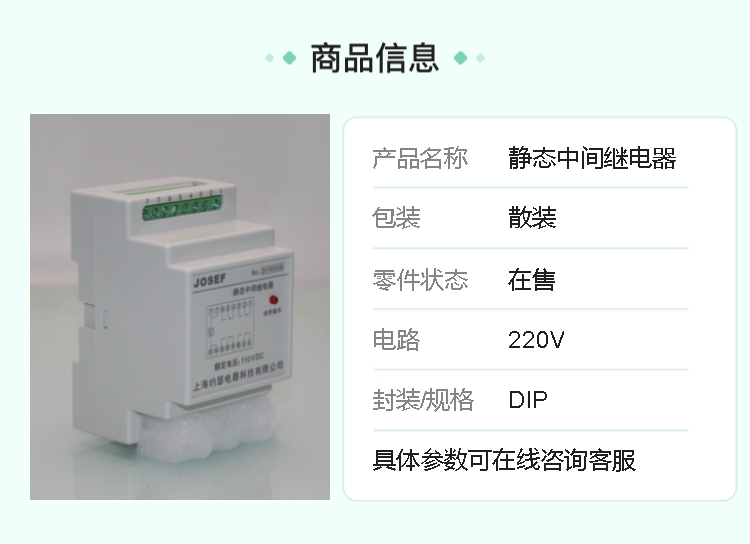

JRDZ-S002静态中间继电器 DC220V 触点：二转换点 导轨式安装

系列型号：
JRDZ-S200静态中间继电器
JRDZ-S110静态中间继电器
JRDZ-S020静态中间继电器
JRDZ-K004静态中间继电器
JRDZ-K112静态中间继电器
JRDZ-K202静态中间继电器
JRDZ-K002静态中间继电器
JRDZ-K060静态中间继电器
JRDZ-K240静态中间继电器
JRDZ-M080静态中间继电器
JRDZ-M260静态中间继电器
JRDZ-M440静态中间继电器
JRDZ-M620静态中间继电器
JRDZ-M800静态中间继电器

一.应用

JRDZ静态中间继电器（导轨安装）是广泛应用于电力系统.能够开关大负载,特别是直流大负载,并且具有较强的断弧能力.适用于交流50/60Hz电压24V-240V,直流电压24V-220V自动控制电路中.

二.技术参数

三.型号规格

四.接线图

五.外形尺寸

中间继电器是一种继电保护元件，他和时间继电器一样，其主要用于继电保护与自动控制系统中，中间继电器和时间继电器及一些其他类型的继电器是有所区别的，它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。

中间继电器的作用：

1、隔离

控制系统的输出信号与负载端电气隔离；

2、转换

比如控制系统输出信号为DC24V，但负载使用AC220V供电，对于输入，可逆；

3、“放大”

控制器输出的信号的带负载的能力往往有限，在mA或者数A的级别，如果有需要更大电流的负载，只能通过中间继电器来转换。

JRDZ静态中间继电器（导轨安装），集成电路型，作为老式DZ-200系列电磁式中间继电器的替代产品，其稳定性，动作速度均优于老式电磁继电器；现多用于大型柜体的新建和改造项目中；其安装方式分为板前和板后两种形式，柜体开孔，则需采用板后安装的方式。

中间继电器接线步骤教程

1、在没有万用表的情况下，我们要如何确认好继电器的供电线圈，这里有小技巧，在继电器底座上有指示，有箭头的方向就是控制方向，没有箭头的方向就是线圈方向；

2、还有一个技巧就是在弹簧卡位方向就是线圈供电！这样辨别后，我们开始通根据继电器规格要求的电压开始通电，判断正确就可以听到塔塔的吸合声，正负极接对里面的LED还会亮！

3、确认好线圈后，我们开始进行开关脚位分辨！如图所示！

4、继电器对好脚位插上去，位置就如图所示！非常简单！

5、由于继电器是透明的，很容易就分辨出常开常闭！

6、当线圈正负极接对，里面的LED就会亮，同时继电器吸合！
