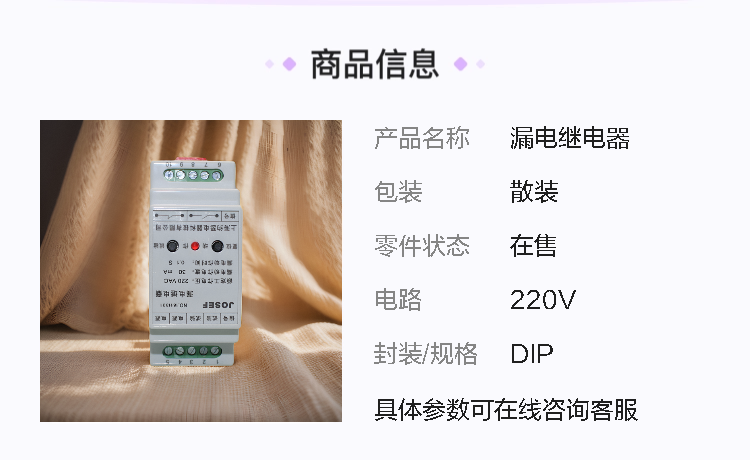

JOSEF约瑟 JELR-800F漏电继电器 220VAC 板后接线 种类多样化

系列型号：
JELR-15FG漏电继电器
JELR-25FG漏电继电器
JELR-32FG漏电继电器
JELR-63FG漏电继电器
JELR-100FG漏电继电器
JELR-120FG漏电继电器
JELR-160FG漏电继电器
JELR-200FG漏电继电器
JELR-250FG漏电继电器
JELR-320FG漏电继电器
JELR-400FG漏电继电器
JELR-630FG漏电继电器
JELR-800FG漏电继电器
JELR-1000FG漏电继电器
JELR-1500FG漏电继电器
JELR-2000FG漏电继电器
JELR-15FGS漏电继电器
JELR-25FGS漏电继电器
JELR-32FGS漏电继电器
JELR-63FGS漏电继电器
JELR-100FGS漏电继电器
JELR-120FGS漏电继电器
JELR-160FGS漏电继电器
JELR-200FGS漏电继电器
JELR-250FGS漏电继电器
JELR-320FGS漏电继电器
JELR-400FGS漏电继电器
JELR-630FGS漏电继电器
JELR-800FGS漏电继电器
JELR-1000FGS漏电继电器
JELR-1500FGS漏电继电器
JELR-2000FGS漏电继电器

一、产品用途及特点
用途：JELR-800F漏电继电器适用于交流电压为660V至1140V，频率为50Hz，电流15~4000A的线路中，做有无中性点漏电保护。它可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用。同时，它还可以配备蜂鸣器、信号灯等各种声光指示器件，组合成漏电报警装置。

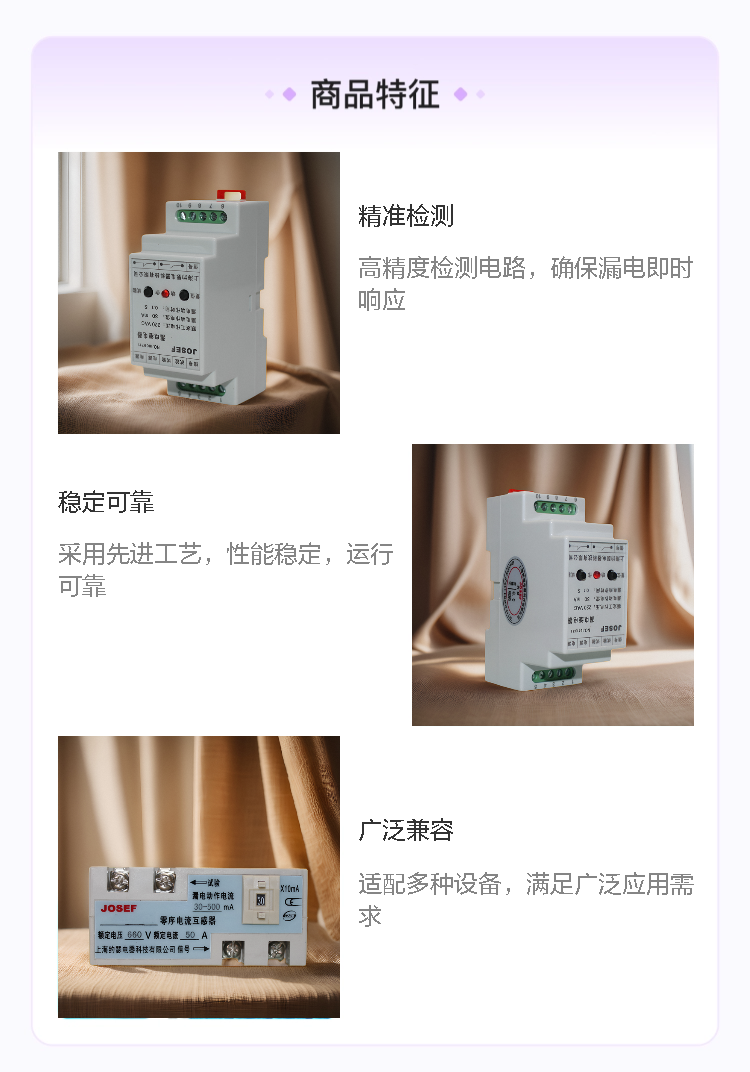

特点：
体积小：设计紧凑，节省安装空间。
长期供电稳定：采用优质材料和先进工艺，确保长期稳定运行。
导轨安装：支持柜内导轨安装，方便快捷。
动作可靠：采用电子式电流动作原理，动作准确可靠。
操作简易：内置试验回路，可通过按键模拟漏电信号，验证保护功能是否正常。
调试简单：提供数码显示功能，实时显示漏电流值和跳闸延时时间，便于故障排查和调试。

二、技术参数
动作电流：可调范围通常在30~300mA或50~500mA，用户可根据实际需求进行设置。
动作时间：分为快速型和延时型。快速型动作时间小于0.1秒，适用于需要快速切断电源的场合；延时型动作时间可选0.1秒、0.2秒、0.5秒，适用于需要分级保护的场合。
额定剩余不动作电流：通常为动作电流的50%，确保在正常漏电流情况下继电器不会误动作。
互感器孔径：提供多种规格，如25mm、45mm、100mm、150mm、200mm或方形非标，适配不同线缆规格。
功耗：≤5W，低功耗设计降低运行成本。
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ，确保良好的绝缘性能。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象，确保在高压情况下的安全性。
环境温度：-15℃~55℃，适应不同环境温度需求。
工作电压：不大于120%额定电压，确保在电压波动情况下仍能正常工作。
工作位置：任意，不受安装位置限制。
周围磁场强度：小于0.5mT，避免外部磁场干扰。
环境相对湿度：不大于90%，防止凝露导致绝缘性能下降。
大气压力：80~110KPa，适应不同海拔高度和气压条件。

三、应用场景
JELR-800F漏电继电器广泛应用于石油化工、矿山工厂、通讯设备、核火电厂等领域。在这些场合中，它能够有效地检测线路或设备的漏电情况，当漏电电流超过设定值时自动跳闸断电，防止电气火灾和设备损坏。同时，它还能提供间接接触保护，降低人体触电风险。
