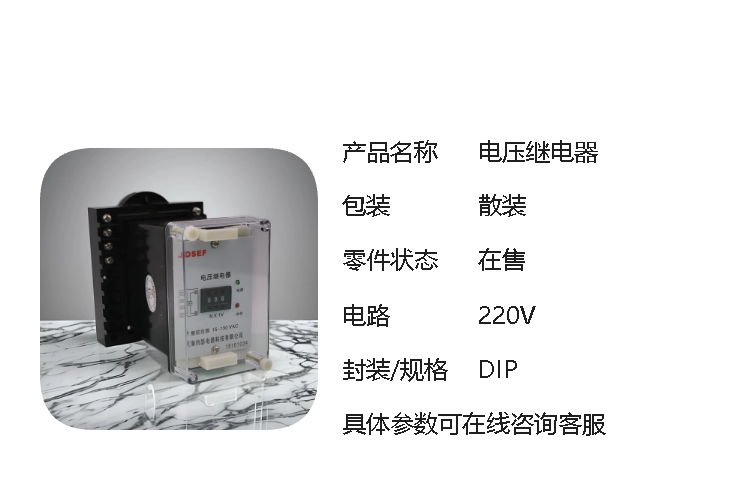

JOSEF约瑟 JY-7B/3DKQ电压继电器 110VAC 整定直观方便

系列型号：
JY-7A/1DK不带辅助电源电压继电器
JY-7B/1DK不带辅助电源电压继电器
JY-7A/2DK不带辅助电源电压继电器
JY-7B/2DK不带辅助电源电压继电器
JY-7A/3DK不带辅助电源电压继电器
JY-7B/3DK不带辅助电源电压继电器
JY-7/1DK/120不带辅助电源电压继电器
JY-7/2DK/220不带辅助电源电压继电器
JY-7/2DK/002不带辅助电源电压继电器
JY-7/3DK/002不带辅助电源电压继电器
JY-7/3DK/220不带辅助电源电压继电器
JY-7/3DK/310不带辅助电源电压继电器
JY-7/3DK/120不带辅助电源电压继电器
JY-7A/1DKQ不带辅助电源电压继电器
JY-7B/1DKQ不带辅助电源电压继电器
JY-7A/2DKQ不带辅助电源电压继电器
JY-7B/2DKQ不带辅助电源电压继电器
JY-7A/3DKQ不带辅助电源电压继电器
JY-7B/3DKQ不带辅助电源电压继电器
JY-7A/5DK不带辅助电源电压继电器
JY-7B/5DK不带辅助电源电压继电器

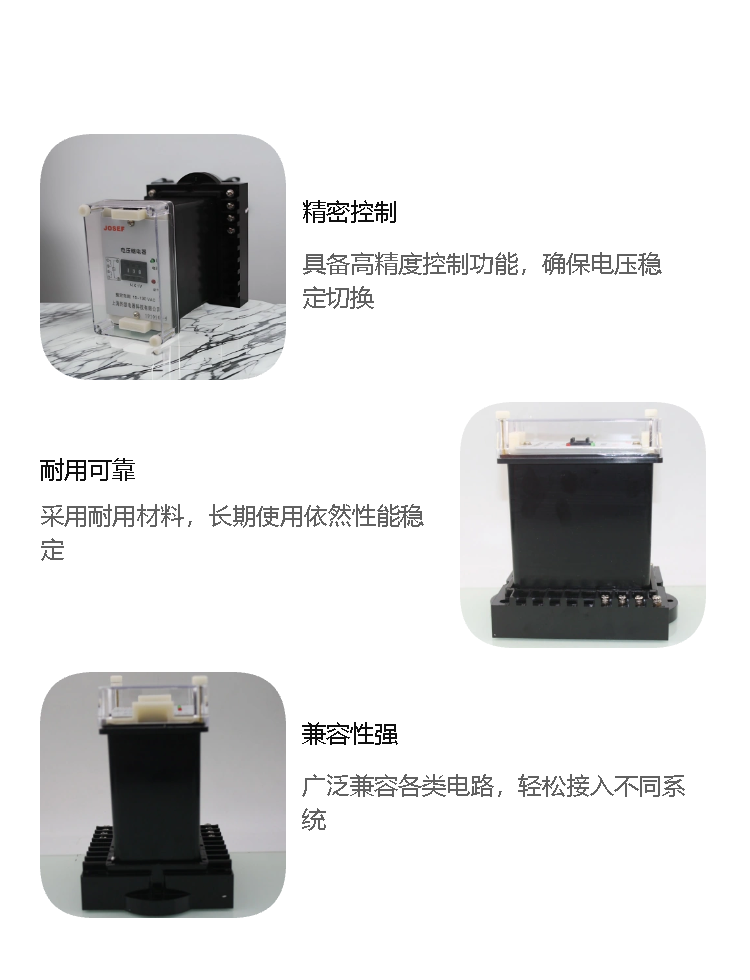

一、产品特性
无辅助电源设计：JY-7B/3DKQ继电器无需直流辅助电源，简化了系统结构，提高了可靠性。
整定方便：采用三位拨盘开关整定电压值，直观方便，无需校验。整定范围包括19-130V、40-260V、180-440V等，也可根据用户需求定制。
精度高：级差小至1V，误差小，能够准确反映电压变化，提高保护的可靠性。
可靠性高：无抖动、无拒动、动作快、返回系数高。继电器设有专门电路，保证在上电瞬间和不稳定时封锁出口，避免误动作。
功耗小：最大功耗不大于5W，符合节能环保的要求。
动作与返回时间短：欠电压继电器0.5倍整定值的动作时间不大于20ms，过电压继电器1.2倍整定值的动作时间不大于25ms，返回时间均不大于27ms，能够快速响应电压变化。

二、技术参数
电压整定范围：19-130V、40-260V、180-440V（也可定制其他范围）。
功耗：不大于5W。
动作时间：
欠电压继电器：0.5倍整定值的动作时间不大于20ms。
过电压继电器：1.2倍整定值的动作时间不大于25ms，2倍整定值的动作时间不大于20ms。
返回时间：不大于27ms。
返回系数：
欠电压继电器：1.04~1.08。
过电压继电器：0.93~0.97（部分资料为0.92~0.96，具体以实际产品为准）。
整定误差：额定值在19V至最大值范围内，整定误差不大于2%；在极限温度下，19V以上任一整定值的误差不大于3%。
触点容量：
继电器输出电路的触点能断开电压不大于250V的直流有感负荷电路（时间常数为5±0.75ms）为50W。
电压不大于250V的交流电路（功率因数COSΦ为0.4±0.1）为250VA。
继电器触点可长期接通5A。
电寿命：不低于10^5次。
介质强度：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V（有效值），50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。
绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ（部分资料为不小于10MΩ，具体以实际产品为准）。

工作环境条件：
温度范围：-15℃~55℃（部分资料为-10℃~+50℃）。
相对湿度：不大于90%。
海拔高度：不大于2500m（部分资料为不大于2000m）。
周围磁场强度：小于0.5mT。

三、应用场景
JY-7B/3DKQ电压继电器主要用于发电机、变压器、输电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件。它能够在检测到电压异常时，及时发出信号或触发保护措施，确保电力系统的安全稳定运行。

四、选型与使用注意事项
合理选择整定范围：根据系统的电压变化范围，选择合适的整定范围，确保继电器能够准确响应电压变化。
注意动作时间和返回时间：根据系统的响应速度要求，选择合适的动作时间和返回时间。
考虑触点容量：根据负载的电流和电压需求，选择合适的触点容量，避免触点烧蚀或损坏。
避免低电平失效：由于继电器存在低电平失效的失效模式，应尽量避免继电器触点工作在低电平、微电流下。在有可能的情况下，选择固态继电器、模拟电子开关代替继电器。
处理好灭火花线路：在绕组上并联消反峰二极管，以解决高反电势问题，保护继电器触点免受电弧烧蚀。
