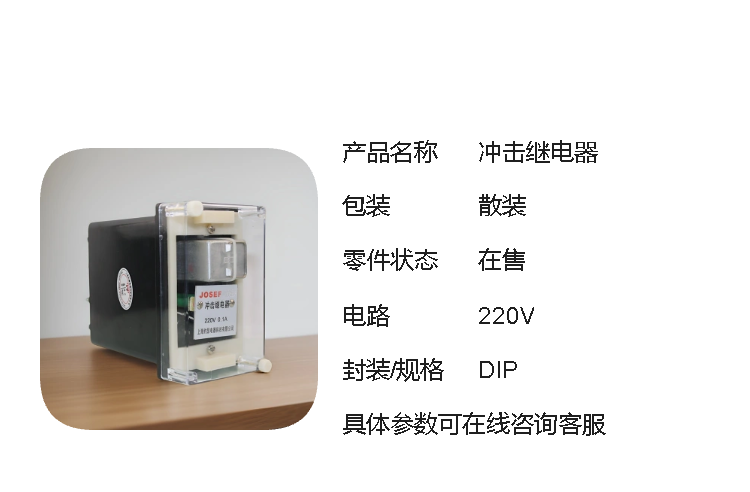

| 品牌 |
JOSEF约瑟 |
型号 |
JC-7/22 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
JC-7/22冲击继电器
JC-7/12冲击继电器
JC-7/21冲击继电器
JC-7/11冲击继电器
一、用途与特点
用途：JC-7/22冲击继电器主要用于直流操作的继电保护及控制回路中，作为集中信号的主要元件。
特点：
延时功能：相比JC-7/11和JC-7/12等普通冲击继电器，JC-7/22增加了延时功能，可以通过特定接线实现动作后的延时自动复归或延时动作。
抗干扰能力强：抗纹波干扰能力强，灯丝的冷态电阻与热态电阻差引起的电流突减不会使继电器误返回。
结构紧凑：采用集成电路原理构成，结构为嵌入式插拔结构，便于安装和维护。
二、技术参数
额定直流电压：220V、110V、48V（根据不同型号可能有所不同）
动作及返回电流：具体数值可能因型号而异，但一般冲击动作电流及冲击返回电流IC=0.1A，不受稳定电流∑IC的限制。
长期稳定电流：∑ICmax=2A
功率消耗：∑IC=2A时不大于4W（具体数值可能因产品而异）
触点容量：在电压不大于220V，电流不大于1A时可断开直流有感负荷（时间常数为5±0.75ms）为20W
延时范围：2~10s连续可调（具体范围可能因产品而异）
三、工作环境
环境温度：工作:-10+50℃；24h内平均温度不高于35℃；贮运:-25+70℃；在极限值下不施加激励量，继电器不出现不可逆变化，温度恢复后继电器应能正常工作。
相对湿度：湿月的平均最大相对湿度为90%，同时该月的月平均温度为25℃，且表面无凝露；最高温度为+40℃，平均最大相对湿度不超过50%。
大气压力：80~110kPa（海拔高度相当于2km以下）
四、应用与安装
应用领域：JC-7/22冲击继电器广泛应用于化工、电厂、煤矿、油田、能源矿山等领域的继电保护及控制回路中。
安装方式：一般采用导轨安装，方便快捷。
五、总结
JC-7/22冲击继电器以其独特的延时功能、强大的抗干扰能力和紧凑的结构设计，在直流操作的继电保护及控制回路中发挥着重要作用。其广泛的应用领域和便捷的安装方式，使得该继电器成为工业控制领域的重要元件之一。
