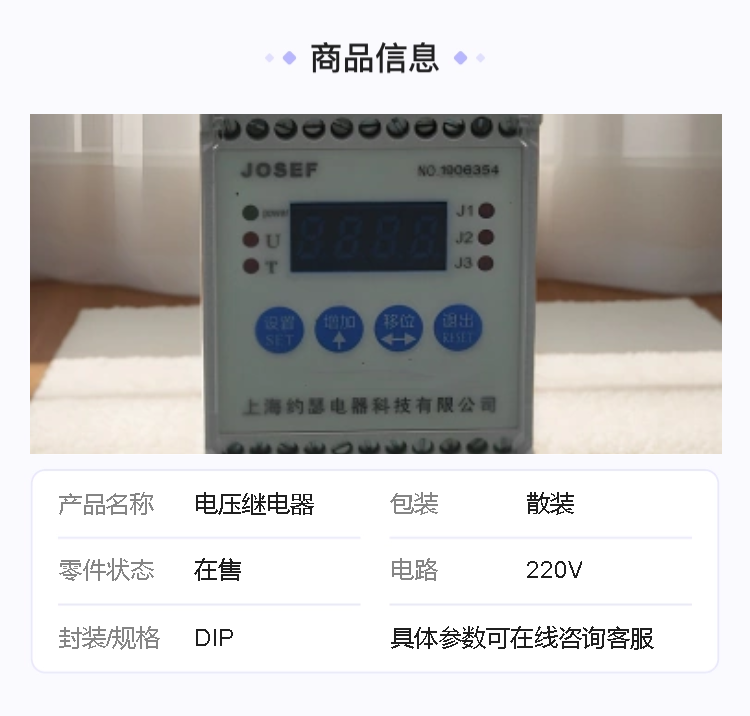

JOSEF约瑟 SRMUVS-58VAC-2H2D电压继电器 板后安装

系列型号：
SRMUVS-58VAC-2H欠电压监视继电器
SRMUVS-100VAC-2H欠电压监视继电器
SRMUVS-110VAC-2H欠电压监视继电器
SRMUVS-220VAC-2H欠电压监视继电器
SRMUVS-58VAC-2H2D欠电压监视继电器
SRMUVS-100VAC-2H2D欠电压监视继电器
SRMUVS-110VAC-2H2D欠电压监视继电器
SRMUVS-220VAC-2H2D欠电压监视继电器
SRMUVS-58VAC-4H欠电压监视继电器
SRMUVS-100VAC-4H欠电压监视继电器
SRMUVS-110VAC-4H欠电压监视继电器
SRMUVS-220VAC-4H欠电压监视继电器
SRMUVT-58VAC-2H欠电压监视继电器
SRMUVT-100VAC-2H欠电压监视继电器
SRMUVT-110VAC-2H欠电压监视继电器
SRMUVT-220VAC-2H欠电压监视继电器
SRMUVT-58VAC-2H2D欠电压监视继电器
SRMUVT-100VAC-2H2D欠电压监视继电器
SRMUVT-110VAC-2H2D欠电压监视继电器
SRMUVT-220VAC-2H2D欠电压监视继电器
SRMUVT-58VAC-4H欠电压监视继电器
SRMUVT-100VAC-4H欠电压监视继电器
SRMUVT-110VAC-4H欠电压监视继电器
SRMUVT-220VAC-4H欠电压监视继电器

一、主要构成与工作原理
SRMUVS-58VAC-2H2D电压继电器的主要构成元件是集成运算放大器。集成运算放大器具有大于104的开环放大倍数和极小的失调电压、电流，是构成静态型继电器保护比较好的器件。其工作原理是：交流电流经交流变换器变换成该继电器所需要的交流电压，再经50Hz带通滤去掉50Hz以外的谐波，然后通过整流、滤波变成直流电压送入整定回路。整定回路靠改变运算放大器的放大倍数来改变整定值。整定回路的输出电压UZ再送入电平检测器与比较电压UB进行比较，然后通过驱动，作用于出口继电器J。

二、技术参数与性能特点
技术参数
额定电压：通常为58V（也有100V、110V、220V等规格），电压范围为35%~130%额定电压。
欠电压返回系数：<1.1。
欠电压动作时间：<30ms。
欠电压返回时间：<25ms。
功耗：<5W。
绝缘性能：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。

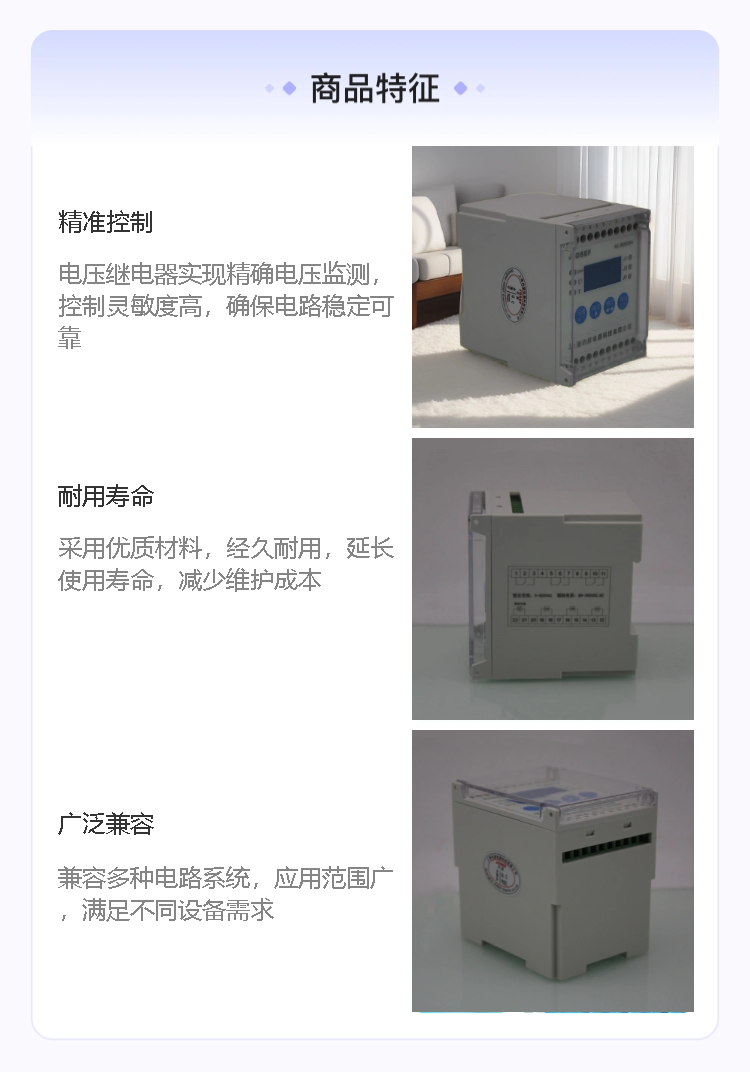

性能特点
高精度：级差小为1V，误差小，可靠性高。
低功耗：采用集成电路设计，功耗低。
动作时间短：能够快速响应电压变化，保护电路安全。
返回系数高：确保在电压恢复时能够可靠返回。
整定直观方便：采用三位拨码开关整定电压值，无需校验。
交直流通用：无需辅助电源，适用于多种电压环境。

三、应用范围
SRMUVS-58VAC-2H2D电压继电器适用于发电机、变压器、变电线路的继电保护装置中，作为低电压闭锁的启动元件。它还可以用于其他需要监测电压稳定性和安全性的电气系统中，确保在电压异常时能够及时切断电路，保护设备免受损坏。

四、使用与维护
使用注意事项
在安装前，应检查继电器的型号、规格是否与电路需求相符。
接线时，应按照接线图正确连接各引脚，确保接线牢固可靠。
在使用过程中，应定期检查继电器的工作状态，及时发现并处理故障。
维护建议
定期对继电器进行清洁，去除灰尘和污垢，保持其表面清洁干燥。
检查继电器的触点是否磨损或氧化，如有必要，应进行更换或修复。
定期检查继电器的绝缘性能，确保其符合规定要求。

综上所述，SRMUVS-58VAC-2H2D电压继电器是一种高精度、低功耗、动作时间短的电压监测设备，在电气控制系统中发挥着重要作用。在使用过程中，应严格按照使用说明进行操作和维护，确保其长期稳定可靠地工作。
