| 品牌 |
JOSEF约瑟 |
型号 |
JSL-14 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
JSL-11定时限过流继电器;
JSL-12定时限过流继电器;
JSL-13定时限过流继电器；
JSL-14定时限过流继电器；
JSL-15定时限过流继电器；
JSL-16定时限过流继电器;
JSL-21定时限过流继电器;
JSL-22定时限过流继电器;
JSL-23定时限过流继电器;
JSL-24定时限过流继电器;
JSL-25定时限过流继电器;
JSL-26定时限过流继电器;

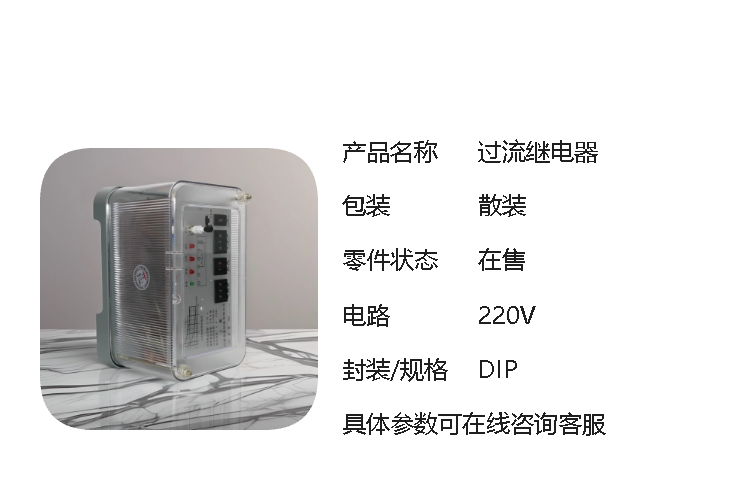

一、产品概述
功能类型：定时限过流继电器。
触点形式：2常开。
额定电压：提供24V、48V、110V、220V（AC/DC）等多种电压等级供选择。
二、主要用途
JSL-14过流继电器主要用于发电机、变压器、输变电线路等电力设备中，作为电力系统交流回路过负荷或短路的启动元件，能够给出报警信号或切除故障，从而保护电力系统的安全运行。

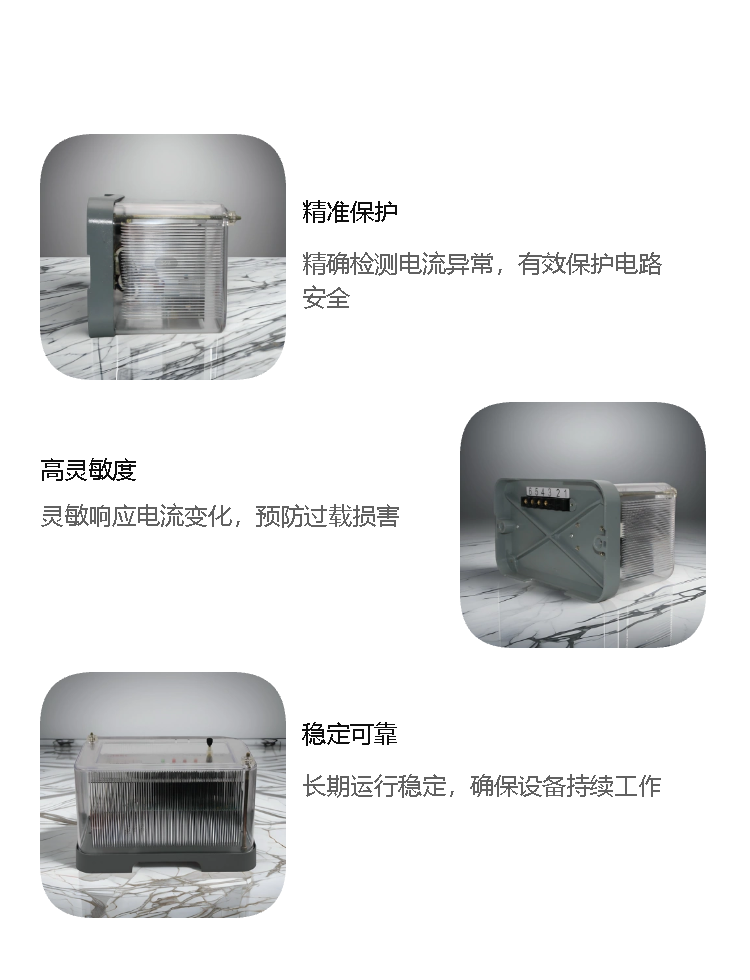

三、技术特点
高精度整定：采用CMOS集成电路进行运算和比较，具有数码整定精度高、整定范围宽的特点。
快速动作：动作速度快，返回系数高，能够迅速响应电力系统中的过流故障。
低功耗：功耗低，符合节能环保的要求。
可靠稳定：具有良好的绝缘性能和耐压性能，能够在恶劣的环境条件下稳定运行。
四、技术参数
启动电流整定范围：2A~9.9A，级差0.1A。
电流速动倍数整定范围：2倍~9.9倍，级差0.1倍。
延时时间整定范围：0.05s~9.99s，级差0.01s。
速动动作时间：1.2倍速动电流下小于50ms。
返回系数：大于0.9。
功耗：小于或等于5W。
五、环境条件
环境温度：-15℃55℃（或-25℃+70℃，具体根据型号有所不同）。
工作电压：不大于120%额定电压。
工作位置：任意。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
海拔高度：不大于2500米。
六、安装与调试
JSL-14过流继电器通常采用凸出式固定安装结构，安装时应确保接线正确、牢固可靠。调试时，应根据电力系统的实际情况，合理设置启动电流、速动倍数和延时时间等参数，以确保继电器的保护性能满足要求。
七、使用与维护
在使用过程中，应定期检查继电器的运行状况，包括触点是否接触良好、接线是否松动等。如发现异常现象，应及时进行处理。同时，还应注意保持继电器周围环境的清洁和干燥，避免灰尘和潮气对继电器造成不良影响。
综上所述，JSL-14过流继电器是一种性能优异、稳定可靠的继电保护元件，在电力系统中发挥着重要的作用。
