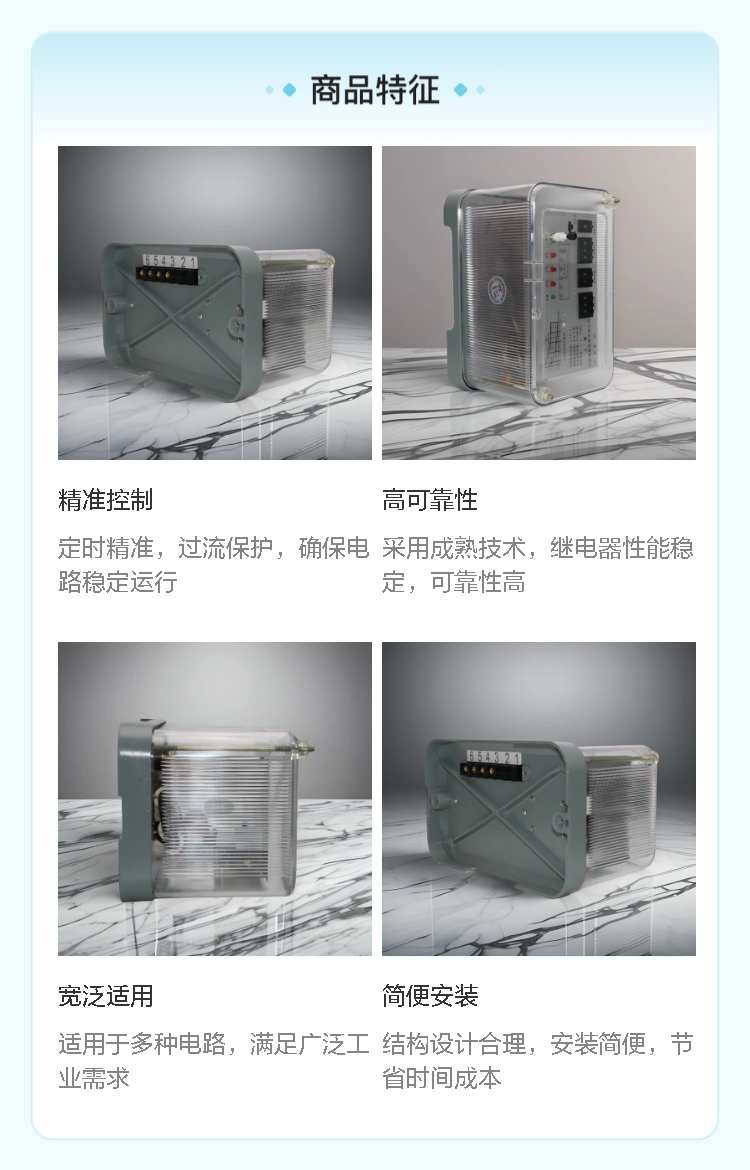

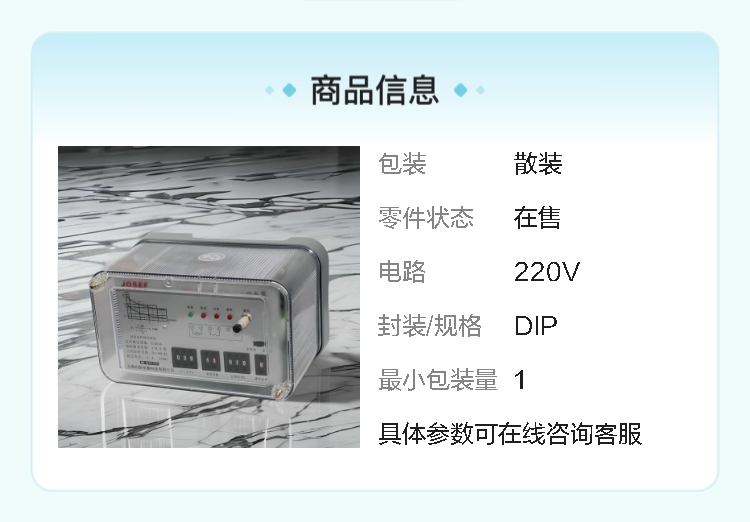

JOSEF约瑟 JSL-24定时限过流继电器 板后接线 安装简单

系列型号：
JSL-11定时限过流继电器;
JSL-12定时限过流继电器;
JSL-13定时限过流继电器；
JSL-14定时限过流继电器；
JSL-15定时限过流继电器；
JSL-16定时限过流继电器;
JSL-21定时限过流继电器;
JSL-22定时限过流继电器;
JSL-23定时限过流继电器;
JSL-24定时限过流继电器;
JSL-25定时限过流继电器;
JSL-26定时限过流继电器;

一、基本信息
JSL-24定时限过流继电器是一种广泛应用于电力系统、工业控制等领域的重要保护装置，主要用于监测电路中的电流，当电流超过设定的动作值且持续时间达到预设的时间值时，继电器动作，从而切断故障电路或发出报警信号，以保护电气设备和线路的安全。

二、结构组成
测量比较元件
电流互感器接口：用于接入电流互感器的二次侧电流信号，将一次侧的大电流按比例变换为适合继电器测量的小电流。例如，若电流互感器变比为100:5，当一次侧电流为100A时，二次侧输出为5A，继电器通过测量这个5A的电流来判断一次侧电流是否过流。
电流测量电路：对从电流互感器接口输入的电流信号进行精确测量和转换，将其转换为适合后续比较电路处理的电压或数字信号。
逻辑判断元件
定时限逻辑电路：这是JSL - 24定时限过流继电器的核心部分。它根据测量比较元件输出的信号，判断电流是否超过动作值，并开始计时。当电流超过动作值且计时达到预设的时间时，逻辑电路输出动作信号。例如，设定动作电流为5A，动作时间为1s，当电流超过5A并持续1s后，逻辑电路就会触发动作。

三、工作原理
电流监测：继电器通过电流互感器接口实时监测电路中的电流信号，电流测量电路将电流信号转换为适合比较的信号。
比较判断：测量信号与预设的动作电流值进行比较。如果电流小于动作电流值，继电器保持不动作状态；如果电流超过动作电流值，逻辑判断元件开始计时。
定时判断：在计时过程中，如果电流始终保持在动作电流值以上，当计时时间达到预设的动作时间时，逻辑判断元件输出动作信号，驱动执行输出元件动作。如果电流在计时过程中降至动作电流值以下，计时器复位，继电器不动作。
执行动作：执行输出元件的触点系统或信号输出接口根据动作信号进行相应的操作，如切断电路、发出报警信号等。

四、主要参数
动作电流：指使继电器动作的最小电流值。JSL - 24定时限过流继电器通常具有多个动作电流档位可供选择，例如1A、2A、5A等，用户可根据被保护设备的额定电流和过载保护要求进行设置。
动作时间：即从电流超过动作电流值到继电器动作所需的时间。动作时间可以根据实际需求进行精确设置，常见的动作时间范围从0.1s到数秒不等。例如，对于一些对过电流反应要求较快的设备，可设置较短的动作时间，如0.1 - 0.5s；而对于一些允许短暂过载的设备，可设置较长的动作时间，如1 - 5s。
返回电流：继电器动作后，使触点复位的最小电流值。返回电流一般小于动作电流，返回系数（返回电流与动作电流之比）是衡量继电器性能的一个重要指标，通常在0.8 - 0.95之间。
触点容量：表示触点能够安全承载的电压和电流值。例如，可能标明触点能承受AC 250V，10A等，这意味着该触点可以在交流250伏电压下，安全通过10安培的电流。

五、使用注意事项
安装与接线
安装时应确保继电器固定牢固，避免振动和冲击对其性能产生影响。
严格按照产品说明书进行接线，确保电流互感器的极性正确，线圈电压与电源电压匹配，触点连接正确。错误的接线可能导致继电器损坏或无法正常工作。例如，将电流互感器的极性接反，可能导致继电器误动作或不动作。
参数设置
根据被保护设备的实际情况，合理设置动作电流和动作时间值。设置不当可能导致保护失效或误动作。例如，动作电流设置过高，可能无法及时保护设备；动作时间设置过短，可能因短暂的电流波动导致误动作。
环境要求
继电器应安装在干燥、通风良好、无腐蚀性气体和强电磁干扰的环境中。潮湿的环境可能导致触点氧化，影响接触性能；强电磁干扰可能使继电器误动作。
定期维护
定期检查继电器的触点接触情况、线圈电阻等参数。如果发现触点接触不良或线圈电阻异常，应及时进行处理或更换继电器。
对参数设置进行检查和校准，确保动作电流和动作时间的设定值准确无误。随着使用时间的增加，参数设置可能会出现漂移，影响继电器的性能。
