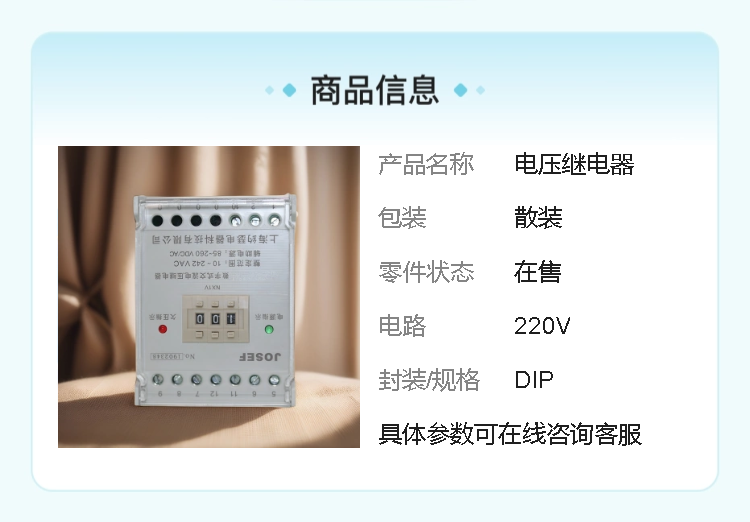

JOSEF约瑟 HJY-E1B/4D电压继电器 110VDC 板后接线

系列型号
HJY-E1A/4D数字式交流电压继电器；
HJY-E1A/4J数字式交流电压继电器；
HJY-E1B/4D数字式交流电压继电器；
HJY-E1B/4J数字式交流电压继电器；
HJY-E2A/4D数字式交流电压继电器；
HJY-E2A/4J数字式交流电压继电器；
HJY-E2B/4D数字式交流电压继电器；
HJY-E2B/4J数字式交流电压继电器；
HJY-91A/4D数字式交流电压继电器；
HJY-91A/4J数字式交流电压继电器；
HJY-91B/4D数字式交流电压继电器；
HJY-91B/4J数字式交流电压继电器；
HJY-92A/4D数字式交流电压继电器；
HJY-92A/4J数字式交流电压继电器；
HJY-92B/4D数字式交流电压继电器；
HJY-92B/4J数字式交流电压继电器；
HJY-91A/5D数字式交流电压继电器；
HJY-91A/5J数字式交流电压继电器；
HJY-91B/5D数字式交流电压继电器；
HJY-91B/5J数字式交流电压继电器；
HJY-92A/5D数字式交流电压继电器；
HJY-92A/5J数字式交流电压继电器；
HJY-92B/5D数字式交流电压继电器；
HJY-92B/5J数字式交流电压继电器；

一、基本特性
类型：数字式交流电压继电器
型号：HJY-E1B/4D
用途：主要用于发电机、变压器和输电线路的继电保护装置中，作为过压或欠压的闭锁启动元件。
安装结构：提供导轨安装9和导轨安装E两种结构方式，具体尺寸可参考外型尺寸图。

二、技术参数
频率：50Hz，也支持60Hz。
功耗：小于5W。
辅助电源：85~260V，交直流通用。
触点容量：长期可接通5A，可断开250VDC（τ=5ms 50W直流有感负载）或250VA（COSΦ=0.4）交流负载。
整定范围：10~450V，级差为1V。
动作时间：
过电压继电器：施加大于1.1倍整定值时，动作时间不大于35ms；施加大于2倍整定值时，动作时间不大于30ms。
欠电压继电器：电压突降至0.5倍整定值时，动作时间不大于35ms；电压突然降为0V时，动作时间不大于30ms。
返回时间：
过电压继电器：从输入1.1倍整定电压突降到0.5倍整定电压，返回时间不大于35ms。
欠电压继电器：从输入0.9倍整定电压突升到1.5倍整定电压，返回时间不大于30ms。
整定值误差：不大于2%（或1V），同一继电器在同一整电压下，动作性不大于1%。

三、环境适应性
环境温度：适用于-15℃~55℃的环境。
绝缘电阻：继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ。
介质强度：继电器外壳与外露带电端子之间，能承受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。

四、应用与安装
应用场景：HJY-E1B/4D电压继电器广泛用于需要电压保护的电力系统中，确保电力设备的安全运行。
安装指导：根据提供的导轨安装9或导轨安装E两种结构方式，结合具体尺寸图进行安装。

综上所述，HJY-E1B/4D电压继电器以其精准的技术参数、广泛的环境适应性和可靠的应用性能，在电力系统中发挥着重要的保护作用。如需更多详细信息或技术支持，建议直接联系产品供应商或查阅相关产品手册。
