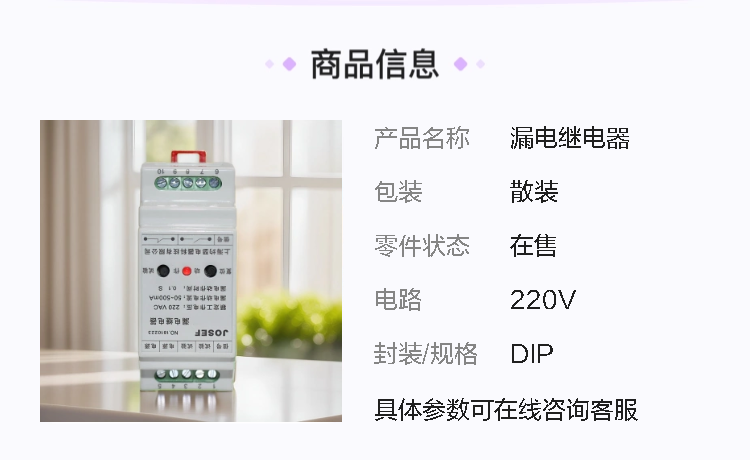

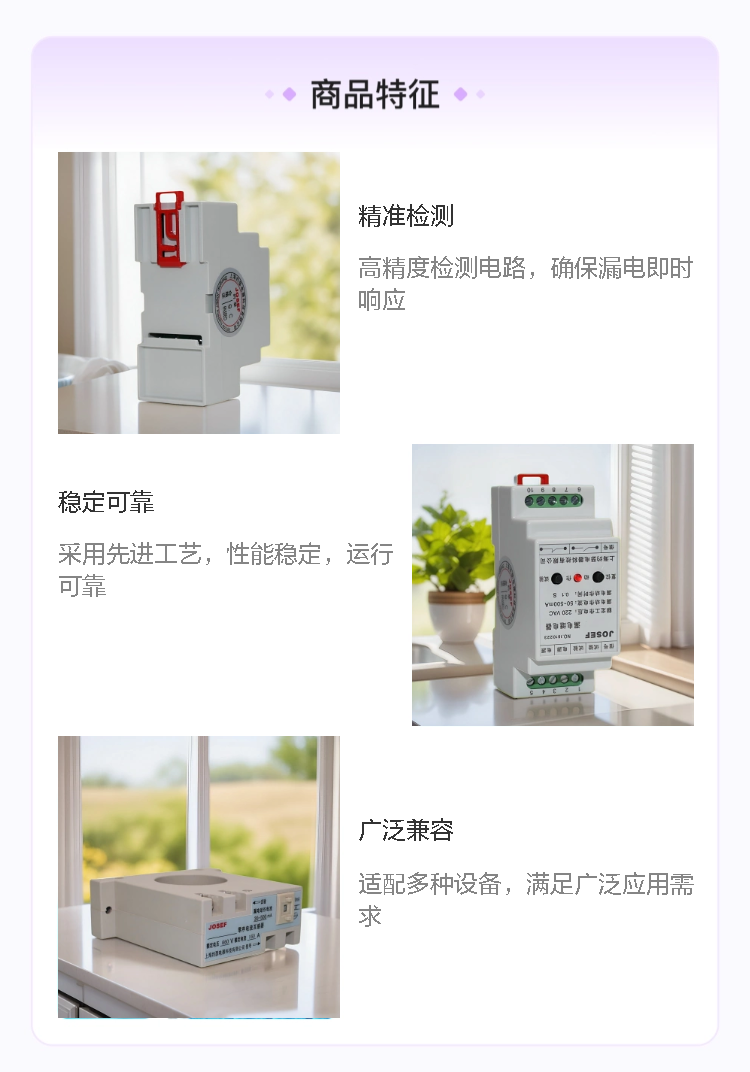

JOSEF约瑟 JELR-1500FGS漏电继电器 AC380V 板后接线

系列型号：
JELR-15FG漏电继电器
JELR-25FG漏电继电器
JELR-32FG漏电继电器
JELR-63FG漏电继电器
JELR-100FG漏电继电器
JELR-120FG漏电继电器
JELR-160FG漏电继电器
JELR-200FG漏电继电器
JELR-250FG漏电继电器
JELR-320FG漏电继电器
JELR-400FG漏电继电器
JELR-630FG漏电继电器
JELR-800FG漏电继电器
JELR-1000FG漏电继电器
JELR-1500FG漏电继电器
JELR-2000FG漏电继电器
JELR-15FGS漏电继电器
JELR-25FGS漏电继电器
JELR-32FGS漏电继电器
JELR-63FGS漏电继电器
JELR-100FGS漏电继电器
JELR-120FGS漏电继电器
JELR-160FGS漏电继电器
JELR-200FGS漏电继电器
JELR-250FGS漏电继电器
JELR-320FGS漏电继电器
JELR-400FGS漏电继电器
JELR-630FGS漏电继电器
JELR-800FGS漏电继电器
JELR-1000FGS漏电继电器
JELR-1500FGS漏电继电器
JELR-2000FGS漏电继电器

1、技术参数剖析
额定参数
额定电压：常见的额定电压规格包括交流380V、660V等，以适应不同电压等级的电力系统需求。例如在工业厂房的三相动力配电系统中，380V是较为常见的电压等级，JELR-1500FGS漏电继电器选择额定电压380V的型号，可直接接入该系统进行漏电监测与保护。
额定频率：一般为50Hz，与我国电力系统的标准频率一致，确保继电器在正常的频率环境下稳定工作。

漏电动作参数
漏电动作电流整定范围：该参数是漏电继电器的重要指标，JELR-1500FGS通常具有较宽的整定范围，例如30mA - 1000mA。不同的应用场景对漏电动作电流的要求不同，在潮湿环境或对人身安全要求极高的场所，如浴室、游泳池等，可将动作电流整定为30mA，以提供更灵敏的触电保护；而在一些工业设备中，考虑到设备的正常启动电流和运行特性，动作电流可适当整定为几百毫安，如300mA或500mA。

2、工作原理详解
JELR-1500FGS漏电继电器主要基于零序电流互感器原理工作，其核心部件包括零序电流互感器、信号处理电路、比较判断电路和执行机构。

零序电流互感器检测：零序电流互感器套在被监测的三相电源线路上。在正常情况下，三相电流的矢量和为零，零序电流互感器二次侧无电流输出；当发生漏电故障时，三相电流的矢量和不再为零，出现漏电电流，该漏电电流会在零序电流互感器的二次侧感应出相应的电流信号。例如，在三相四线制系统中，若其中一相发生接地漏电，漏电电流会通过接地线返回电源，导致三相电流不平衡，零序电流互感器就能检测到这一不平衡电流。

信号处理与放大：从零序电流互感器二次侧输出的电流信号通常比较微弱，需要经过信号处理电路进行滤波、放大等处理，将其转换为适合后续电路处理的电压信号。信号处理电路可以有效去除干扰信号，提高信号的准确性和可靠性。

3、常见故障及处理办法
继电器不动作
故障原因：
电源问题：输入电压过低或无电压输入；电源线路断路或接触不良。
漏电电流未达到动作值：实际漏电电流小于漏电不动作电流，或漏电故障点不在继电器保护范围内。
继电器本身故障：零序电流互感器损坏；信号处理电路故障；执行机构卡涩。
处理方法：
使用万用表测量输入电压，检查电源及线路，确保电压正常且线路连接良好。
检查漏电故障点，确认是否在继电器保护范围内；若漏电电流确实未达到动作值，需排查漏电原因并进行处理。
对零序电流互感器进行检测，若损坏则进行更换；检查信号处理电路和执行机构，修复或更换故障元件。
