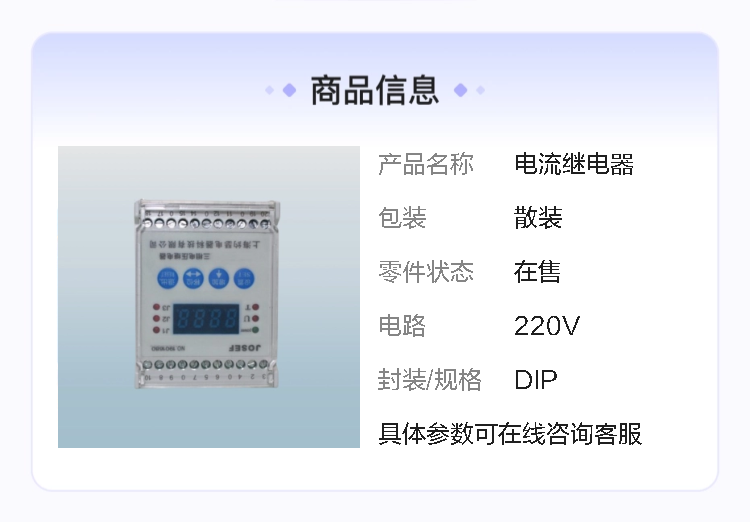

JOSEF约瑟 HJL-93/BY电流继电器 DC110V 板后接线

系列型号：
HJL-93/AY数字式交流三相电流继电器；
HJL-93/A数字式交流三相电流继电器；
HJL-93/BY数字式交流三相电流继电器；
HJL-93/B数字式交流三相电流继电器；
HJL-F93/AY数字式交流三相电流继电器；
HJL-F93/A数字式交流三相电流继电器；
HJL-F93/BY数字式交流三相电流继电器；
HJL-F93/B数字式交流三相电流继电器；
HJL-93/BY数显 交流三相电流继电器

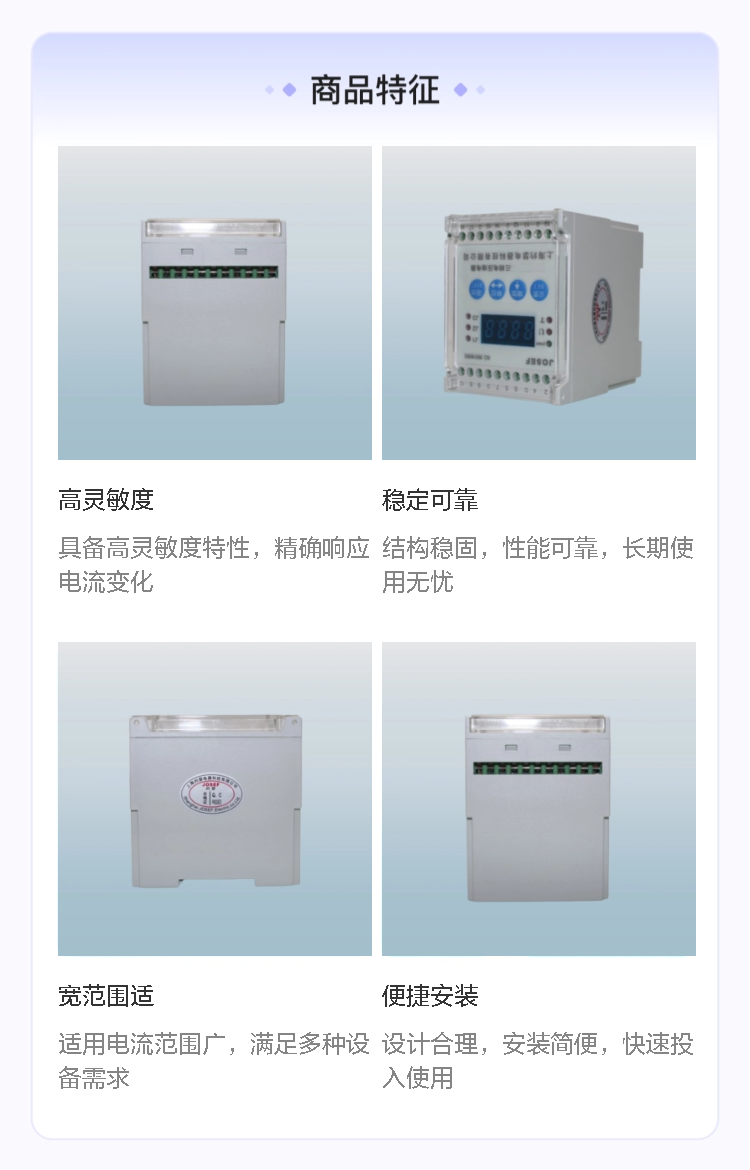

1、主要功能与特点
电流监测与保护功能
过流保护：当电路中的电流超过继电器预先设定的整定值时，HJL-93/BY电流继电器会迅速动作。例如在电动机控制电路中，若电动机因过载或短路导致电流急剧增大，继电器能及时检测到异常，触发保护动作切断电路，避免电动机因过热而损坏。
欠流保护：部分电流继电器具备欠流保护功能，HJL-93/BY也不例外。当电路电流低于设定的下限值时，继电器同样会动作。这在一些对电流稳定性要求高的设备中很实用，如某些精密仪器，电流过低可能导致设备无法正常工作或出现故障。
动作特性优势
快速响应：该继电器响应时间极短，通常可达毫秒级。在电力系统中，快速的过流保护能防止短路电流对变压器、开关柜等设备造成严重热损伤和机械损伤。例如，在变电站发生短路故障时，它能迅速切断故障电路，减少事故影响范围。
高精度与稳定性：HJL-93/BY电流继电器具有较高的测量精度和良好的稳定性。它采用先进的传感技术和精确的电路设计，能够准确监测电流变化，且在不同环境条件下都能保持稳定的性能，减少了因环境因素导致的测量误差和误动作。

2、工作原理
HJL-93/BY电流继电器主要由电流互感器、信号处理电路和执行机构等部分组成。

电流互感器：将电路中的大电流按比例变换为小电流，以便后续电路处理。例如，当电路实际电流为几百安培时，电流互感器可将其变换为几安培或更小的电流信号。
信号处理电路：对电流互感器输出的电流信号进行处理和分析，将其与预先设定的整定值进行比较。当电流信号超过整定值时，信号处理电路会输出一个触发信号。
执行机构：接收到触发信号后，执行机构会动作，通常是通过驱动触点闭合或断开，从而实现对电路的控制。例如，触点闭合可以启动跳闸回路，使断路器跳闸，切断故障电路。

3、选型注意事项
额定电流与整定范围：根据被保护电路的额定电流和可能出现的过电流情况，选择具有合适额定电流和整定范围的继电器。确保继电器的整定范围能够覆盖实际需求，并且具有足够的精度。
环境适应性：考虑继电器使用环境的温度、湿度、振动等因素。如果环境条件较为恶劣，应选择具有相应防护等级和适应能力的继电器。例如，在高温、高湿的环境中，要选择具有良好散热和防潮性能的产品。
触点容量：根据控制回路的要求，选择具有合适触点容量的继电器。触点容量应能够满足切断和接通电路时的电流和电压要求，避免因触点容量不足而导致触点烧毁或粘连。

4、安装与维护
安装要点
安装位置：应安装在便于观察和操作的位置，同时要避免受到高温、潮湿、振动等恶劣环境的影响。例如，可以安装在电气控制柜内的合适位置，但要确保有足够的散热空间。
接线正确：严格按照继电器的接线图进行接线，确保电流互感器的二次侧正确接入继电器的感应元件，触点的接线符合控制回路的要求。错误的接线可能导致继电器无法正常工作或误动作。
接地良好：继电器应可靠接地，以防止静电和电磁干扰对继电器的影响，保证其工作的稳定性和可靠性。

5、维护措施
定期检查：定期对继电器进行检查，包括外观检查、触点接触情况检查、整定值检查等。外观检查主要是查看继电器是否有损坏、变形等情况；触点接触情况检查可以使用万用表测量触点的通断情况；整定值检查需要使用专业的测试设备，确保整定值符合要求。
清洁保养：定期清洁继电器的外壳和内部元件，防止灰尘、油污等杂质影响继电器的散热和绝缘性能。可以使用干净的软布擦拭外壳，对于内部元件，应在断电的情况下进行清洁。
故障处理：如果继电器出现不动作或误动作等故障，应及时进行排查和处理。常见的故障原因包括整定值设置不当、触点粘连、电流互感器故障等。根据具体情况，调整整定值、清理触点或更换故障元件。
