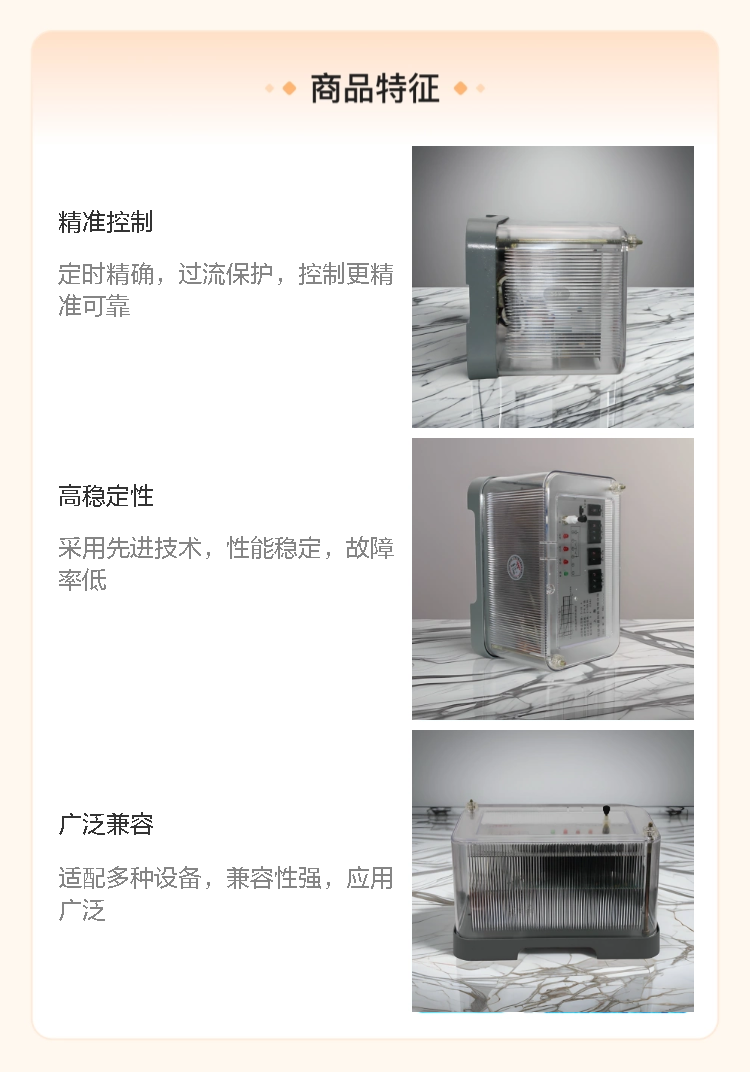

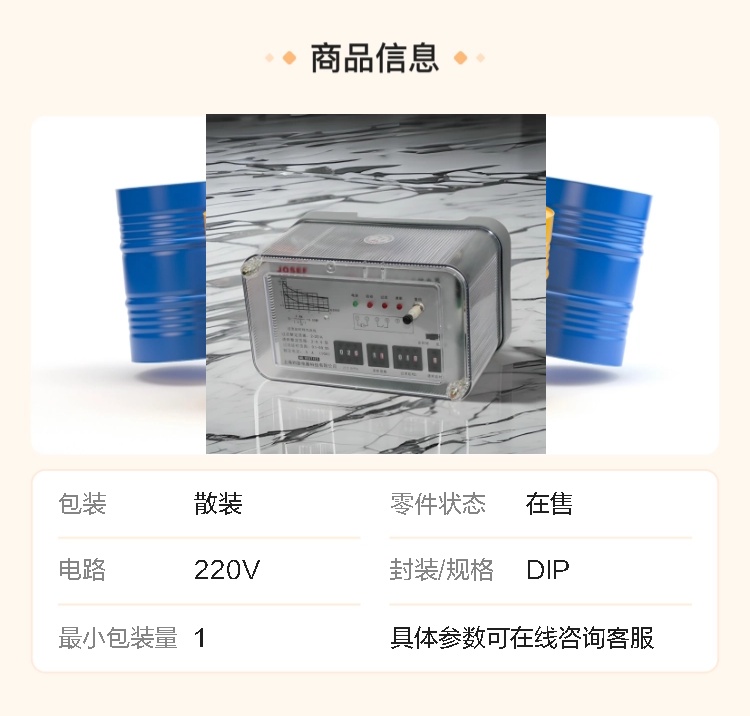

JOSEF约瑟 JSL-15定时限过流继电器 电气寿命长

系列型号：
JSL-11定时限过流继电器;
JSL-12定时限过流继电器;
JSL-13定时限过流继电器；
JSL-14定时限过流继电器；
JSL-15定时限过流继电器；
JSL-16定时限过流继电器;
JSL-21定时限过流继电器;
JSL-22定时限过流继电器;
JSL-23定时限过流继电器;
JSL-24定时限过流继电器;
JSL-25定时限过流继电器;
JSL-26定时限过流继电器;

一、产品基本信息
JSL-15 定时限过流继电器是一种用于电力系统保护的电器元件，主要作用是监测电路中的电流大小。当电流超过设定的安全值（过流）时，继电器会按照预先设定的时间延迟后动作，从而触发相应的保护措施，如切断电路或发出报警信号，以保护电路中的设备免受过大电流的损害。其“定时限”特性意味着动作时间与过电流的大小无关，只要过电流达到或超过动作值，继电器就会在固定的时间后动作。

二、结构组成
电流检测部分：通常包含电流互感器，它将被测电路中的大电流按一定比例变换为适合继电器内部电路处理的小电流，以便后续电路进行分析和处理。例如，若被测电路电流为 100A，电流互感器变比为 10:1，则输出电流为 10A。
比较电路：将电流检测部分输出的电流信号与预先设定的动作电流值进行比较。当被测电流超过动作电流值时，比较电路会输出一个触发信号。
时间控制电路：这是定时限过流继电器的核心部分之一，它根据设定的时间延迟参数，在接收到比较电路的触发信号后，开始计时。当计时达到设定的时间值时，输出动作信号。

三、工作原理
正常工作状态：当电路中的电流小于继电器的动作电流值时，电流检测部分输出的电流信号也较小，比较电路不会输出触发信号，时间控制电路处于待机状态，执行机构的触点保持初始状态（常开触点断开，常闭触点闭合），电路正常运行。
过流发生：当电路中出现过流情况，电流超过动作电流值时，电流检测部分输出的电流信号增大，比较电路检测到这一变化并输出触发信号给时间控制电路。
计时与动作：时间控制电路接收到触发信号后开始计时。在计时过程中，如果过流情况消失，即电流恢复到动作电流值以下，比较电路停止输出触发信号，时间控制电路复位，继电器不会动作。如果计时达到设定的时间值，时间控制电路输出动作信号给执行机构，执行机构的触点动作，切断电路或发出报警信号，实现对电路的保护。

四、选型要点
动作电流范围：根据被保护电路的额定电流和可能出现的最大过电流情况，选择动作电流范围合适的继电器。动作电流范围应能够覆盖电路正常运行时的电流波动范围，同时在故障时能够可靠动作。例如，若电路额定电流为 50A，可能出现的最大过电流为 100A，则应选择动作电流范围包含 50 - 100A 的继电器。
时间延迟范围：不同的保护场景对时间延迟的要求不同。需要根据实际情况选择时间延迟范围合适的继电器。例如，对于一些对故障响应速度要求较高的设备，应选择时间延迟较短的继电器；而对于一些允许有一定时间延迟来排除瞬时过流干扰的场合，可以选择时间延迟较长的继电器。
触点容量：触点容量决定了继电器触点能够承受的最大电流和电压。在选择时，要确保触点容量满足后续控制电路或保护装置的要求，避免触点因过载而损坏。例如，如果继电器触点需要控制一个较大功率的负载，就需要选择触点容量较大的继电器。
精度和稳定性：高精度和良好的稳定性可以保证继电器在不同环境条件下都能准确地检测电流并可靠动作。可以通过查看产品的技术参数、用户评价或进行实际测试来评估其精度和稳定性。

五、使用与维护注意事项
正确安装
按照产品说明书的要求进行安装，确保继电器的安装位置正确，接线牢固。安装环境应符合其规定的使用条件，如温度、湿度、振动等。避免将继电器安装在强电磁干扰源附近，以免影响其正常工作。例如，继电器应安装在干燥、通风良好、温度适宜的地方，远离高温热源和潮湿环境。
注意接线的正确性，特别是电流互感器的二次侧接线，要确保极性正确，避免接线错误导致继电器误动作或不动作。
参数设置
根据实际保护需求，准确设置继电器的动作电流、时间延迟等参数。在设置过程中，应使用专业的测试设备进行校准，确保参数设置准确无误。例如，可以使用电流表和可调电源来测试继电器的动作电流，并逐步调整到合适的值；使用计时器来校准时间延迟参数。
参数设置完成后，要进行多次测试和验证，确保继电器在各种可能的过流情况下都能按照要求动作。
