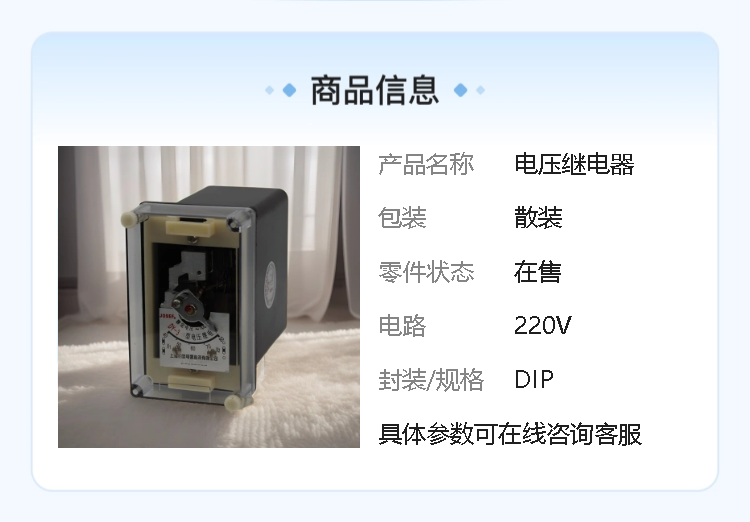

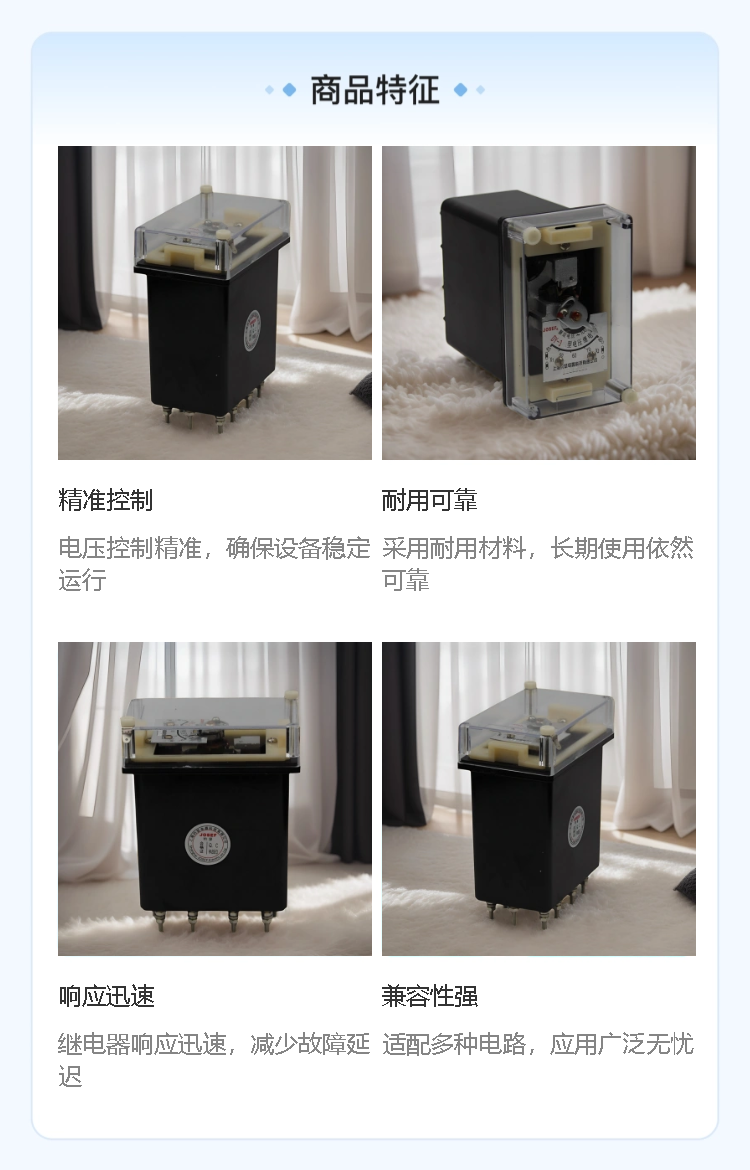

JOSEF约瑟 DY-36/160C电压继电器 板前接线 防尘防潮

系列型号：
DY-32电压继电器；
DY-36电压继电器；
DY-33电压继电器；
DY-37电压继电器；
DY-34电压继电器；
DY-38电压继电器；
DY-31电压继电器；
DY-35电压继电器；
DY-32/60C电压继电器;
DY-34/60C电压继电器；

一、主要用途
DY-36/160C电压继电器主要用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。它在电力系统中发挥着至关重要的作用，能够确保电力设备的安全运行。

二、技术特点
电磁式设计：继电器采用电磁式原理，具有瞬时动作能力。
双线圈结构：磁系统包含两个线圈，线圈出头连接在底座端子上，用户可以根据需要选择串并联，从而调整继电器的整定范围。
调整灵活：继电器名牌的刻度值及额定值对应线圈并联时的电压（以V为单位）。通过转动刻度盘上的指针，可以改变游丝的反作用力矩，进而调整继电器的动作值。
动作可靠：
对于过电压继电器，当电压升至整定值或更高时，继电器动作，动合触点闭合，动断触点断开。当电压降至0.8倍整定值时，继电器返回，动合触点断开，动断触点闭合。
对于低电压继电器（如DY-36型），当电压降低至整定电压时，继电器动作，动合触点断开，动断触点闭合。
长期热稳定：DY-36/160C规格为长期热稳定电压继电器，具有内附串联电容，适用于需要长期稳定运行的场合。

三、主要参数
额定电压：通常为100V（但具体型号可能有所不同，需参考具体产品规格书）。
整定范围：40~160V（可根据用户需求进行调整）。
动作时间：对于过电压继电器，在1.1倍动作值时动作时间不大于0.12s；在2倍动作值时动作时间不大于0.04s。对于低电压继电器，当继电器的工作电压为0.5倍整定电压时动作时间不大于0.15s。
返回系数：对于DY-36等低电压继电器，返回系数不大于1.25。
绝缘电阻：当周围空气的相对湿度不大于85%时，继电器的电路对壳（外壳上的非导电金属部分）的绝缘电阻用500V兆欧表测量应不小于300MΩ。
触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率在具有电感负荷的直流电路（时间常数不大于5×10^-3s）中为50W，在交流电路中为250VA。

四、使用环境
继电器应安装在无剧烈振动和冲击的地方。
周围空气温度上限不超过+40℃，下限不低于-5℃，24h的平均温度不超过+35℃。
安装地点的海拔不超过2000m。
大气条件：继电器周围空气相对湿度不大于85%。
继电器适用于以下运输和贮存环境条件：温度-25℃～+55℃，相对湿度不大于90%，无凝露。在这些极限条件下，继电器不应遭到任何损坏。

五、注意事项
在使用前，需检查继电器在运输中是否产生损坏，如动片碰到磁板、游丝各圈相碰、动片轴上的摩擦等。
在重新调整时，需保证可动系统的轴向活动量在0.15~0.3mm之间，动片与磁极间的气隙应保证继电器在规定的任何工作情况下动片和磁板不得相碰。
不宜润滑继电器轴和轴承，不允许用砂纸或其它粗造材料清洁触点，应用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。

综上所述，DY-36/160C电压继电器具有电磁式设计、双线圈结构、调整灵活、动作可靠以及长期热稳定等技术特点。在使用时，需注意其使用环境条件和相关注意事项，以确保其正常工作和延长使用寿命。
