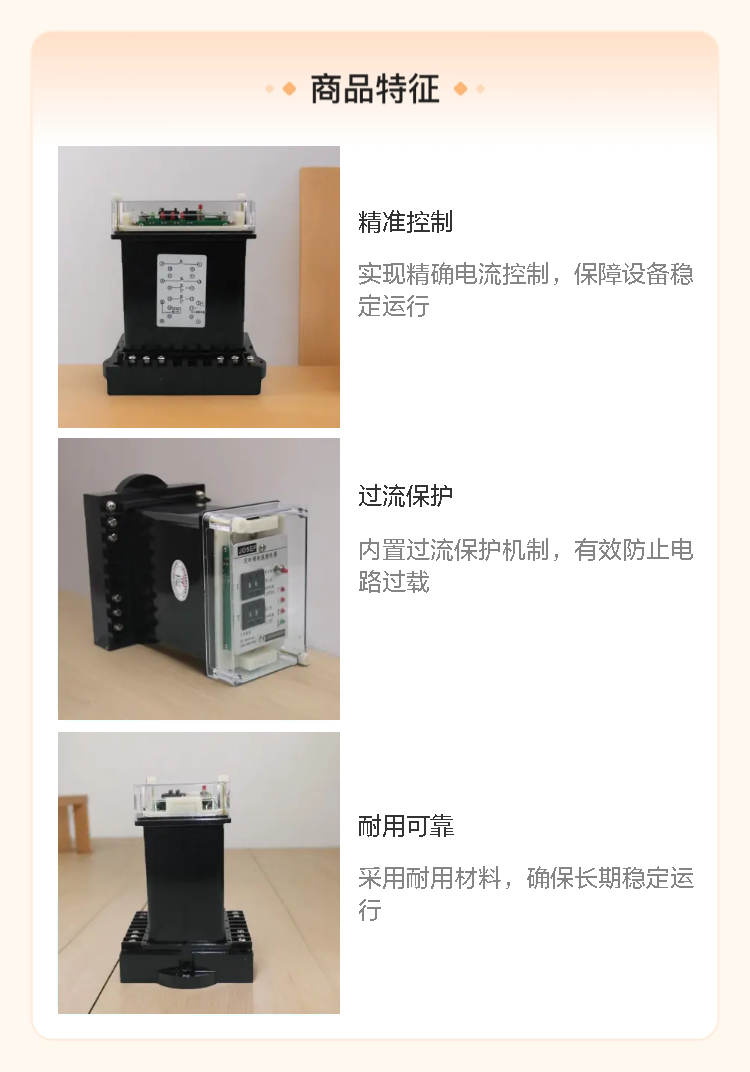

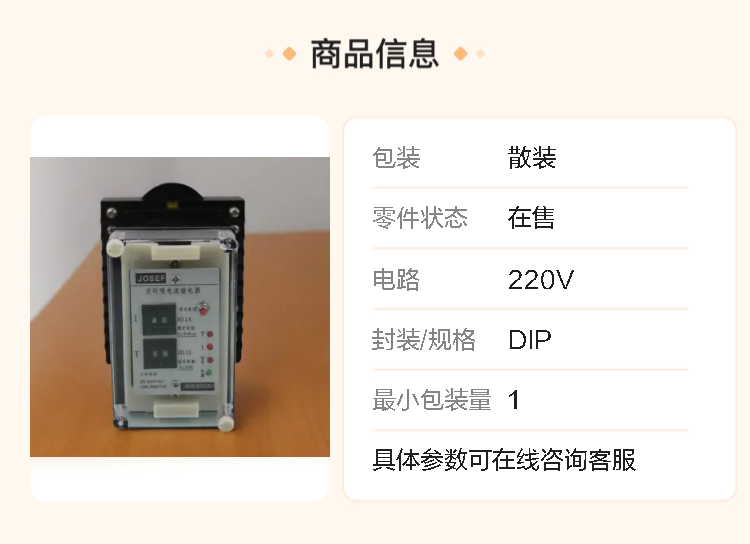

JOSEF约瑟 HBSL-11A/K定时限过流继电器 板后接线安装

系列型号：
HBSL-11A/E静态定时限过电流继电器；
HBSL-11A/K静态定时限过电流继电器；
HBSL-12A/E静态定时限过电流继电器；
HBSL-12A/K静态定时限过电流继电器；
HBSL-21A/E静态定时限过电流继电器；
HBSL-21A/K静态定时限过电流继电器；
HBSL-22A/E静态定时限过电流继电器；
HBSL-22A/K静态定时限过电流继电器；
HBSL-11Q/E静态定时限过电流继电器；
HBSL-11Q/K静态定时限过电流继电器；
HBSL-12Q/E静态定时限过电流继电器；
HBSL-12Q/K静态定时限过电流继电器；
HBSL-21Q/E静态定时限过电流继电器；
HBSL-21Q/K静态定时限过电流继电器；
HBSL-22Q/E静态定时限过电流继电器；
HBSL-22Q/K静态定时限过电流继电器；

1. 产品概述
型号定义：
HBSL-11A/K：
H：可能表示“过流”（Overcurrent）或“保护”（Protection）功能。
B：可能表示“定时”（Time-delay）或“保护类别”（Breaker-related）特性。
S：可能表示“数字信号处理”（Signal）或“智能”（Smart）功能。
L：明确表示“过流”（Overcurrent）保护。
11A：可能表示产品系列号、额定电流等级（如11A）或设计版本。
K：可能是厂家特定标识，用于区分不同型号或配置（如改进版、特殊功能等）。
功能：
HBSL-11A/K 定时限过流继电器用于监测电路中的电流，当电流超过设定值时，继电器在经过预设的延时时间后动作，切断电路或发出报警信号。其定时限特性使得继电器能够根据过电流的严重程度和持续时间进行分级保护，适用于需要精确延时控制的场合。

2. 技术参数与特性
额定电流：
具体额定电流值需参考产品手册，通常覆盖从几安培到数百安培的范围，以适应不同电路的需求。
动作电流设定：
可通过调节装置或软件设定动作电流值，通常覆盖从额定电流的某个百分比（如110%）到数倍额定电流的范围。
定时限特性：
继电器具备预设的延时时间，延时时间通常可在一定范围内（如0.1秒至数秒或更长）连续可调，以适应不同的保护需求。
返回电流值：
继电器从动作状态恢复到正常状态所需的电流值，通常低于动作电流值，以防止继电器在电流波动时频繁动作。
触点容量：
继电器触点能够承受的最大电流和电压，决定了其可以控制的负载大小。需根据实际应用选择合适的触点容量。
精度与稳定性：
采用高精度电流检测和延时控制技术，确保在各种工况下都能稳定可靠地工作。
附加功能：
可能具备数字显示、通信接口（如RS485）、故障记录等智能功能，便于监控和维护。

3. 工作原理
电流检测：
继电器通过内置的电流互感器或分流器实时检测电路中的电流。
比较与判断：
将检测到的电流值与设定的动作电流值进行比较，当电流超过设定值时，启动延时计时器。
延时与动作：
在延时计时器设定的时间内，如果电流持续超过设定值，则继电器动作，切断电路或发出报警信号。
复位：
当电流降至返回电流值以下时，继电器复位，恢复正常工作状态。

4. 应用场景
电力系统保护：
用于保护变压器、发电机、母线等重要设备免受过电流损害，特别是在需要分级保护和精确延时控制的场合。
工业自动化控制：
监测电机、变频器等设备的电流，防止过载运行，提高设备使用寿命和安全性。
建筑电气安全：
保护照明、空调等负载的电路安全，防止因过电流引发的火灾等安全隐患。
新能源领域：
在光伏、风电等系统中，保护逆变器、储能设备等免受过电流影响，确保系统的稳定运行。

5. 选型与使用注意事项
选型：
额定电流匹配：确保继电器的额定电流与电路中的最大工作电流相匹配。
动作电流与延时时间设定：根据保护需求设定合适的动作电流值和延时时间，避免误动作或保护不足。
触点容量：选择触点容量足够大的继电器，以承受控制负载的电流和电压。
附加功能需求：根据实际需求选择是否需要数字显示、通信接口等附加功能。
安装：
按照产品手册的要求进行安装，确保接线正确、牢固，避免短路或接触不良。
注意继电器的安装环境，避免高温、潮湿、腐蚀等恶劣条件。
调试：
在安装完成后进行调试，使用测试设备验证继电器的动作电流值、延时时间和返回电流值是否符合设定要求。
检查触点的通断情况，确保继电器能够正常工作。
如具备通信接口，需进行通信测试，确保与上位机或监控系统的正常通信。
维护：
定期检查继电器的工作状态，清理灰尘和污垢，确保其散热良好。
如发现继电器动作异常或触点磨损严重，应及时更换或维修。
定期检查故障记录（如有），分析故障原因，采取预防措施。

6. 优势与特点
定时限精确保护：
具备预设的延时时间，能够根据过电流的严重程度和持续时间进行分级保护，提高保护的灵活性和可靠性。
高精度与稳定性：
采用先进的电流检测和延时控制技术，确保在各种工况下都能稳定可靠地工作。
智能功能：
可能具备数字显示、通信接口、故障记录等智能功能，便于监控和维护，提高系统的智能化水平。
易于调节与设置：
动作电流值和延时时间可通过调节装置或软件方便地进行设定和调整，满足不同应用场景的需求。
广泛应用：
适用于多种电气系统和设备，满足不同领域的保护需求，具有广泛的市场应用前景。
