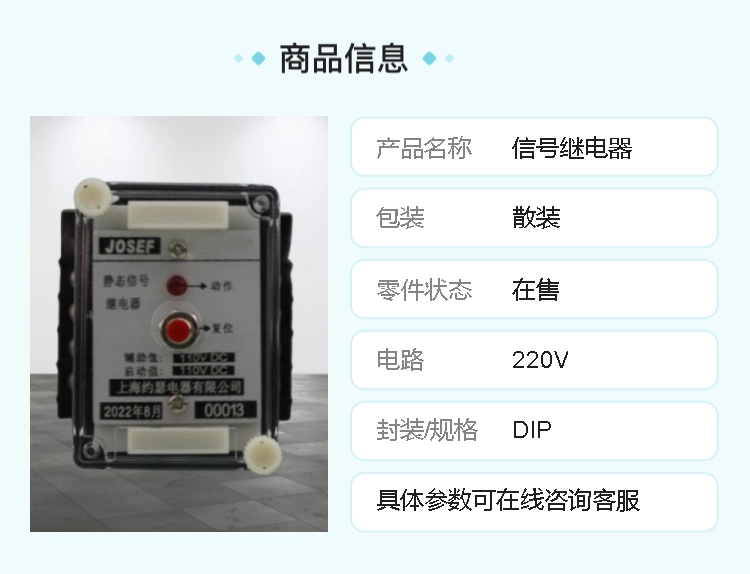

JOSEF约瑟 JX-18A/3信号继电器 220VDC 板后接线

系列型号：
JX-18A/1信号继电器
JX-18A/2信号继电器
JX-18A/2A信号继电器
JX-18A/2B信号继电器
JX-18A/3信号继电器
JX-18A/2C信号继电器
JX-18B/1信号继电器
JX-18B/2信号继电器
JX-18B/3信号继电器
JX-18C/1信号继电器
JX-18C/2信号继电器
JX-18C/3信号继电器
JX-18D/1信号继电器
JX-18D/3信号继电器
JX-18E/1信号继电器
JX-18E/2信号继电器
JX-18E/3信号继电器
JX-18G/1信号继电器
JX-18G/2信号继电器
JX-18G/3信号继电器
JX-18A/2A1信号继电器
JX-18A/2A2信号继电器
JX-18B /2A1信号继电器
JX-18B/2A2信号继电器
JX-18C/2A1信号继电器
JX-18C/2A2信号继电器
JX-18E/2A1信号继电器
JX-18E/2A2信号继电器
JX-18D/2A1信号继电器
JX-18D/2A2信号继电器

一、主要特点

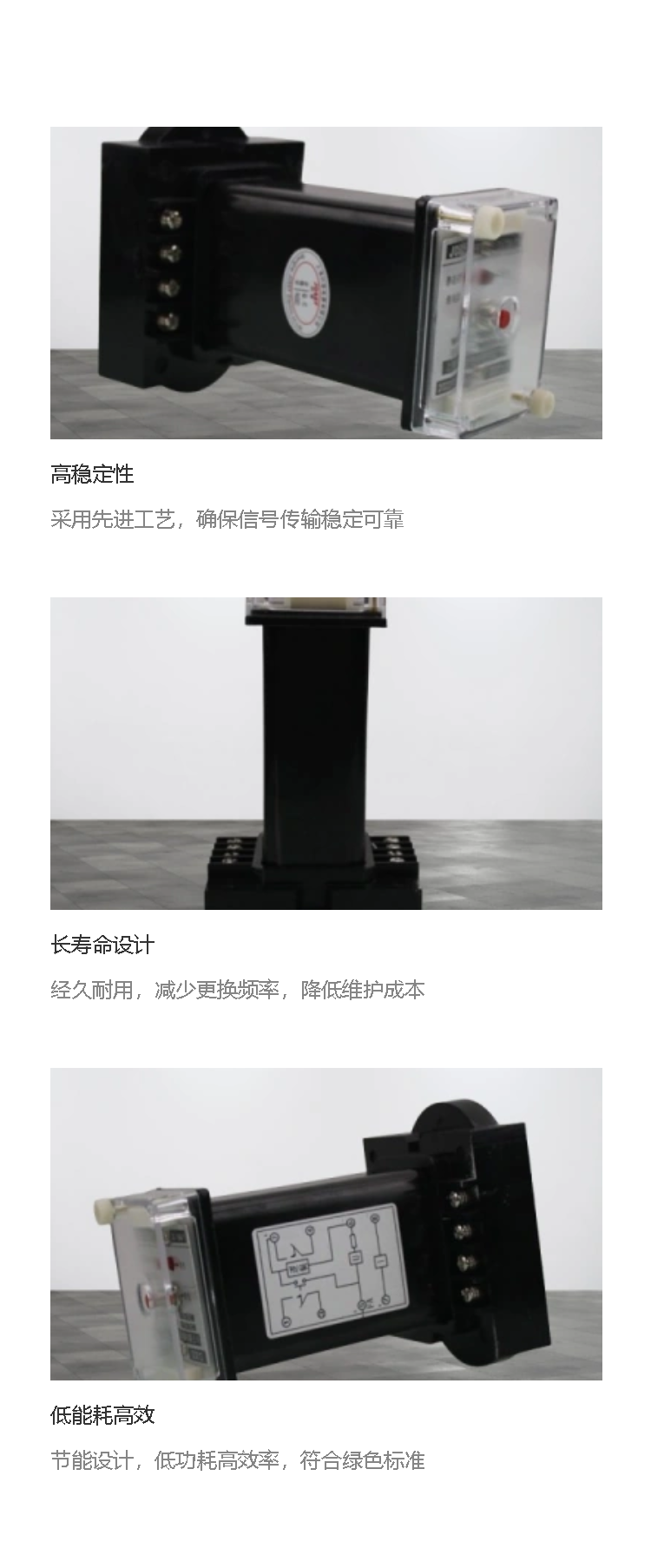

多种安装方式：JX-18A/3信号继电器采用导轨安装结构，具有接线方便、多个拼接、整定精度高、动作准确等特点。同时，它也可以进行嵌入式插拔安装，提供了灵活的安装选择。
动作速度快：该继电器动作速度快，能够很好地与采用真空开关的跳合闸回路配合，准确反应动作信号。
复归方式多样：JX-18A/3具有延时自动复归功能，在发出5秒至10秒可调信号后，能够自动复归，省去了工作人员的操作。同时，它也支持远方电动复归和现场手动复归，满足了不同场景下的需求。
宽电流动作范围：该继电器的电流动作范围宽，从10mA至2A均能准确动作，且动作后线圈内阻极低，用户在设计中可不必考虑此因素。
多组动合触点：带有多组动合触点，可同时满足现场信号指示及遥信等要求。
进口磁保持：采用进口磁保持小中间作为出口，信号电器动作后即使直流消失也能保持动作状态。
可替代性：具有多种外壳形式及端子接线，可替代DX-30系列、DX-8系列、DX-8G系列、DXM-2A系列、DX-11系列、DX-11A系列等信号继电器。
防振性强：继电器防振性强，并可任意安装，适用于各种恶劣环境。
动作指示鲜明：动作指示信号鲜明，寿命长，可靠性高。

二、技术参数
额定电压：48V、110V、220V（DC）
额定电流：10mA~2A
启动方式：直流电压、直流电流
电压型启动值：DC12V、24V、48V、110V、220V可选
电流型启动值：10mA~2A通用范围
电压动作值：<70%额定电压
电流动作值：<90%额定电流
动作时间：≤20ms
功耗：电流型功耗接通期间<3W，电压型功耗接通期间<1W
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：
环境温度：-15℃~55℃
工作电压：不大于120%额定电压
工作位置：任意
周围磁场强度：小于0.5mT
环境相对湿度：不大于90%
大气压力：80~110KPa
极限温度：-25℃~+70℃
海拔高度：不大于2500米

三、应用场景
JX-18A/3信号继电器适用于直流操作的继电保护和自动控制线路中，作为信号指示用。它能够满足现场指示和遥信要求，广泛应用于电力系统、工业自动化等领域。

综上所述，JX-18A/3信号继电器具有多种优点和广泛的应用场景，是一款性能可靠、使用方便的信号指示设备。
