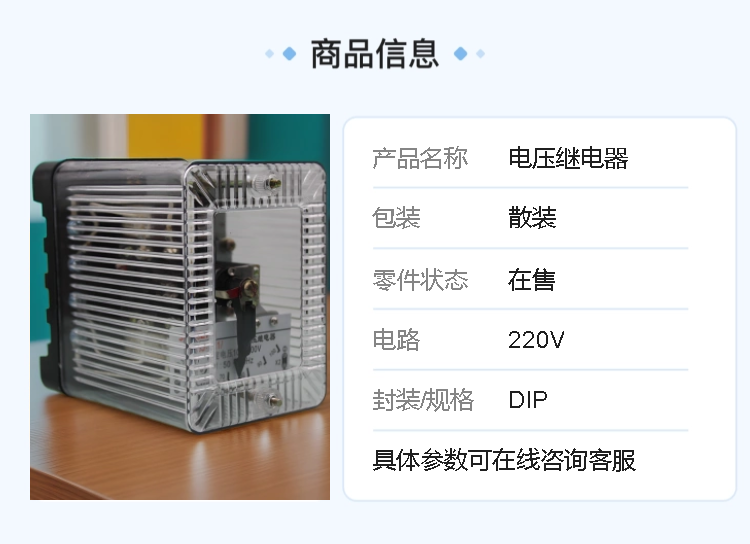

| 品牌 |
JOSEF约瑟 |
型号 |
DJ-111 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
DJ-111电压继电器；
DJ-112电压继电器；
DJ-121电压继电器；
DJ-122电压继电器；
DJ-131电压继电器；
DJ-132电压继电器;
DJ-131/60C电压继电器;
DJ-131/60CN电压继电器;

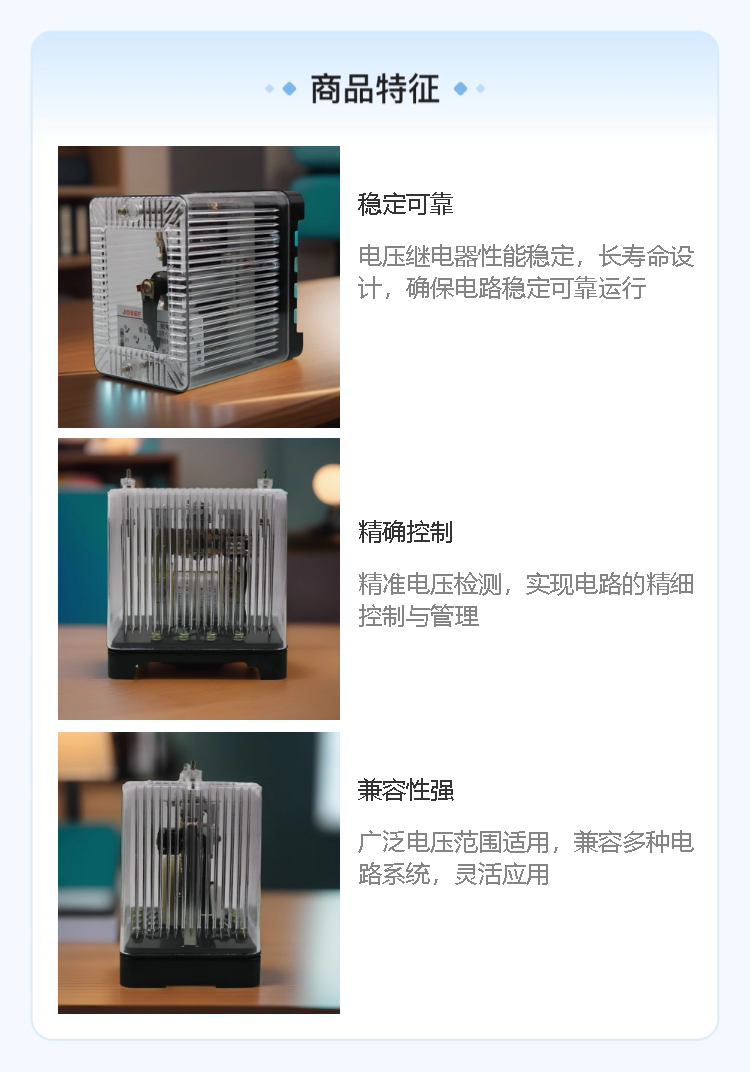

一、主要特点
电磁式瞬动：采用电磁原理，能够快速响应电压变化，实现瞬动保护。
广泛应用：在电力系统中，特别是在二次回路保护线中，作为重要的保护元件。
高可靠性：经过优化设计，提高了使用中的安全可靠性，减少了抖动现象。
二、技术参数
动作时间：
过电压继电器在1.1倍实测动作值时，动作时间不大于0.12s。
低电压继电器在0.5倍实测动作值时，动作时间不大于0.15s。
触点容量：
在电压不超过250V，电流不超过5A，时间常数为5 ±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。
输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10^4次。
输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。
三、接线与使用注意事项
确定电源：首先需要确定继电器的电源是直流还是交流，并确认电源电压和电流。
连接电源：将电源的正极连接到继电器的“+”端，将负极连接到继电器的“-”端。
连接控制信号：根据需要连接控制信号电缆，通常信号电缆有两根，可将它们连接到继电器的“C”和“NO”端（常开状态）或“C”和“NC”端（常闭状态）。
测试：完成以上步骤后，可通过控制信号进行测试，确保继电器正常工作。
在使用电压继电器时，还需要注意以下事项：
使用前应确保其符合要求，并进行必要的验收和检测。
必须先阅读电器产品的使用说明书，以确保正确使用。
仔细检查供电电源和输入/输出电源之间的连线是否正确，并检查各连接是否牢固。
遵守产品规格书中的额定参数，不得超过额定值，以免损坏设备。
对于需要连接其他外部设备的电压继电器，必须遵守与其他设备配合使用的指导标准和要求。
定期维护电器，保持设备的正常运行状态。
如发现电压继电器存在损坏或异常情况，应及时停止使用，并寻求专业人员进行维修或更换设备。
综上所述，DJ-111电压继电器是一款性能可靠、应用广泛的电力控制设备，在电力系统中发挥着重要的保护作用。
